1）搜索关键词

     量水堰计、磁致式量水堰计、三角堰量水堰计、GNL型磁致式量水堰计

2）产品用途

磁致式量水堰计适用于长期测量河流、湖泊、水库、坝体等堰槽的水位，是监测水位及流量变化的有效监测设备。量水堰计采用磁致伸缩液位计作为传感器进行测量，具有分辨率高、稳定性好、性能可靠、响应速度快，工作寿命长等优点。

磁致式量水堰计主要功能有线性测量，绝对位置输出，非接触式连续测量，永不磨损，传感器不用标定及定期维护，输出信号多种选择(RS485、电压、电流)，安装简单方便。

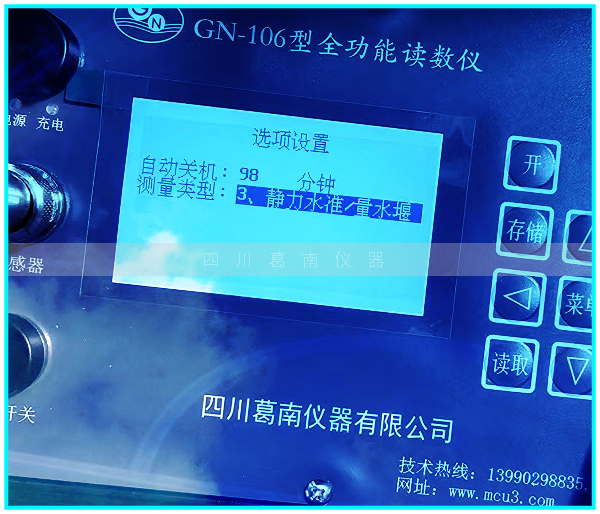

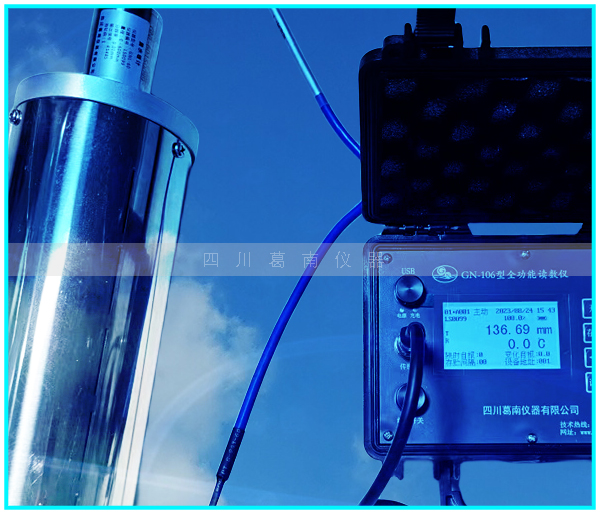

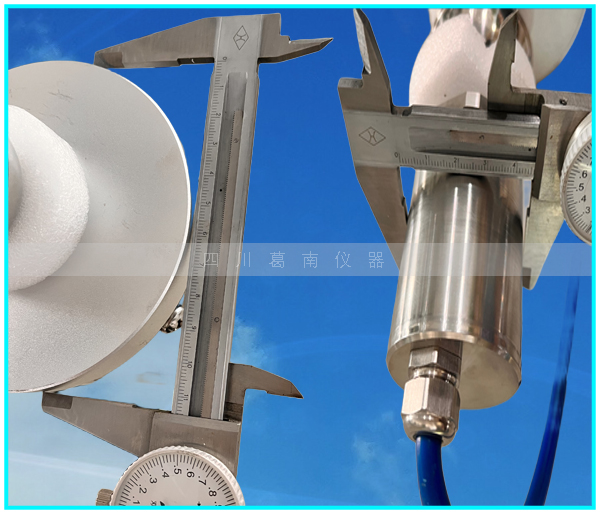

3）产品实物图片

4）产品结构及工作原理

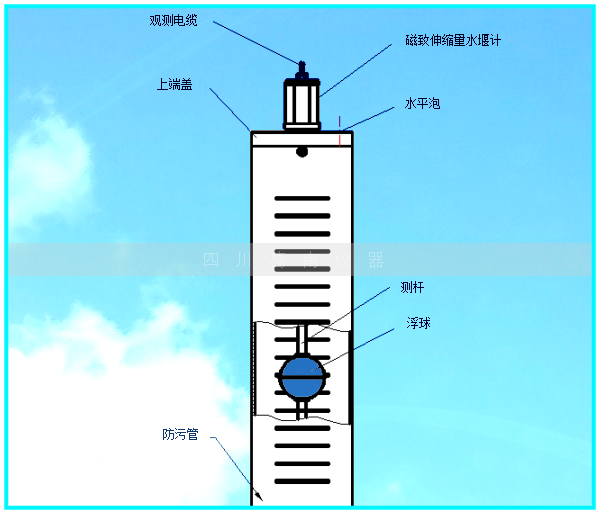

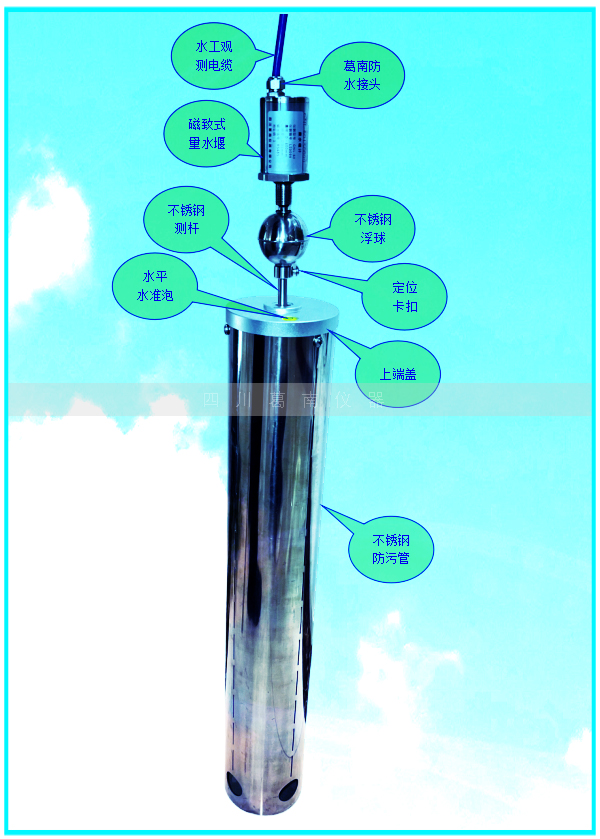

    a）产品结构：结构磁致式量水堰计由防污管、上端盖、磁致伸缩液位传感器、水平泡、观测电缆等组成。

    b）工作原理

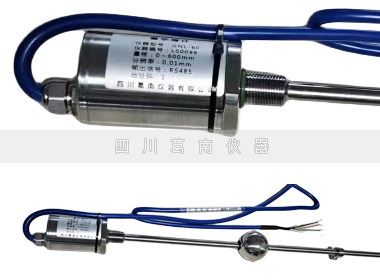

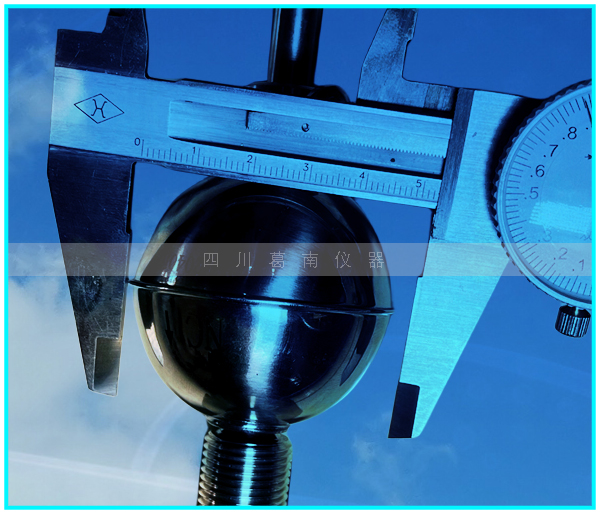

    磁致伸缩液位传感器主要由测杆、电子仓和套在测杆上的非接触磁浮球组成。测杆内装有磁致伸缩线(波导丝)，测杆由不导磁的不锈钢管制成。测量时电子仓发出起始脉冲，起始脉冲在波导丝中传输，产生沿波导丝方向的旋转磁场，当这个磁场与浮球中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被电子拾能机构所感知并转换成相应的电流脉冲，测量电路计算出两个脉冲之间的时间差，即可精确地测出被测液位值。

5）产品规格及技术参数

6）传感器计算公式

    a）堰槽中的水位变化量△L与量水堰计的测量值F具有线性关系，计算公式为：

    △L= K×(F－Fo)

    式中：△L — 堰槽中的水位变化量，单位为mm；

               F — 量水堰计的实时测量值，单位为F；

               Fo — 量水堰计的基准值，单位为F；

               K — 量水堰计传感器系数，单位为mm/F。

           当量水堰计水位测量值△L为正值时表示堰槽水位相对基准值升高。

           当量水堰仪水位测量值△L为负值时表示堰槽水位相对基准值降低。

       在正常工作范围内温度的变化对传感器测值影响甚小，经试验测得其温度修正系数小于最小读数，实际使用中不需要温度修正。量水堰计具有智能识别功能，输出信号为RS485数字量, 直接显示工程物理量。

    b）附流量计算公式：

    ①直角三角堰流量计算公式：

        Q =1.4× h5/2

     式中：Q — 流量，单位为m3/s；

               H — 堰上水头，单位为m。

    ②矩形堰流量计算公式：

        Q = m×b×sqrt(2g)×h3/2

        m =(0.402+0.054×(h/p))

    式中：Q — 流量，单位为m3/s；

              b — 堰宽，单位为m；

              h — 堰上水头，单位为m；

              p — 堰底板至堰顶距离，单位为m。

    ③梯形流量计算公式：

       Q=1.86bh3/2

    式中:Q — 流量，单位为m3/s；

            b — 堰底宽，单位为m；

            h — 堰上水头，单位为m。

7）产品使用方法

    a）仪器组装

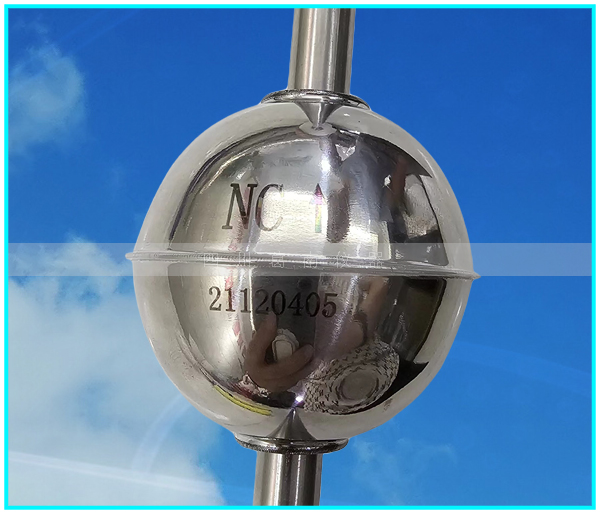

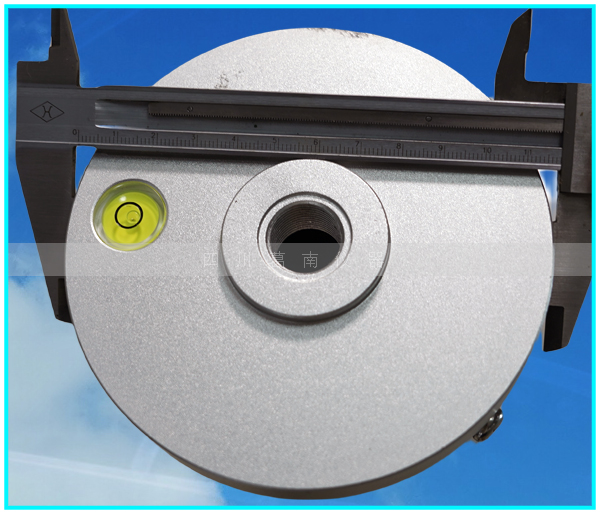

    将量水堰计防污管固定在安装洞中后,打开磁致伸缩传感器的外包装取出传感器和浮子，将储液筒上端盖旋下，再将磁致伸缩液位传感器测杆上的定位锁紧环卸下，取下浮子，测杆插入储液筒上端盖M18×1.5螺纹孔中旋紧，再将取下的浮子按原方向复位(有NC↑标记的半球在液面之上)，锁紧环复位(固定在距测杆端头约19mm处即可。最后将装好传感器的储液筒上端盖旋紧。

    b）注意事项

    安装和搬运过程中不可使测杆弯曲，切勿使传感器的电子仓和测杆承受大的冲击。

    止位环取下时记住其在测杆上的位置以便复位时回至原位。

  安装时传感器装入防污管时浮子应放在止位环处，不得由高处向低处自由落下，另外禁止浮子在测杆两头来回快速运动撞击止位环，避免浮子由于撞击而损坏。

    c）接线方法

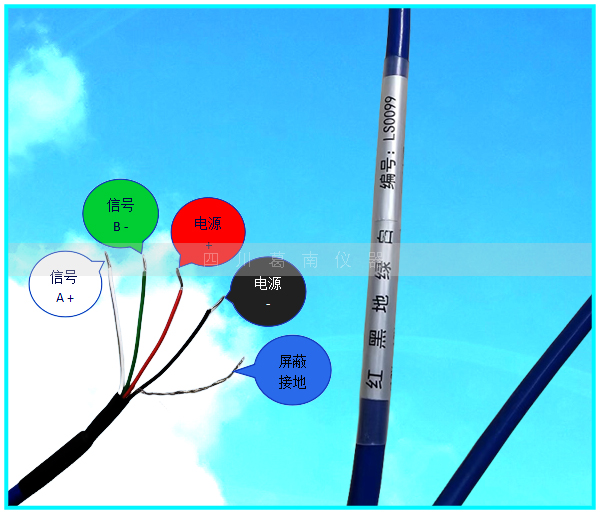

    量水堰计的观测电缆线必须避开交流电源线、射频信号源和其它有干扰的地方。电缆的屏蔽线必须完好无断线，防雷地线应接到接地网上。

8）同类相关产品

    振弦式量水堰计、超声波量水堰计、雷达量水堰计

9）相关产品安装参考

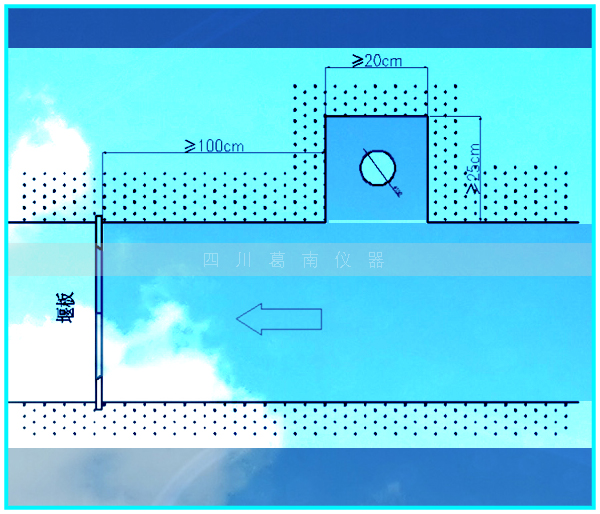

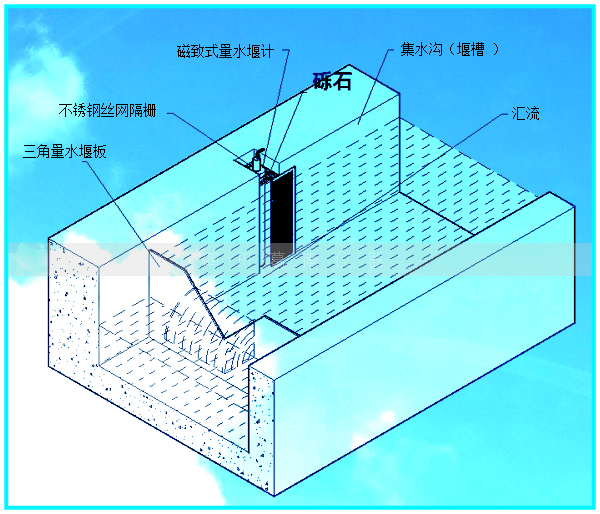

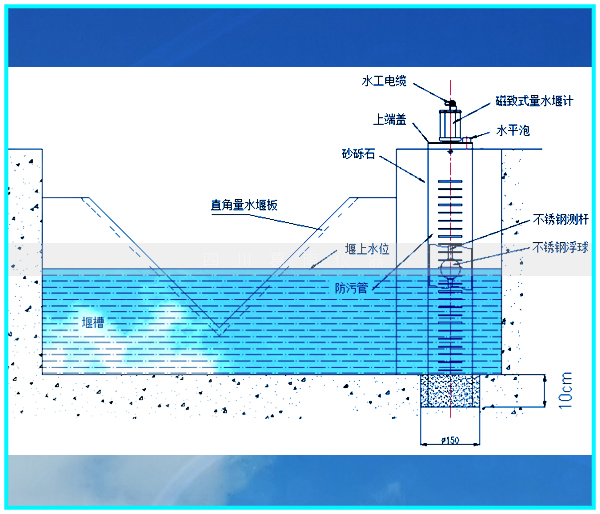

量水堰计应安装在堰板的上游≥2500px处,在堰槽的侧壁做一内凹槽，在底部开一个安装洞，安装洞的直径应大于￠375px的孔，低于水面深为250px(尺寸见图2所示)。在安装洞中插入防污管，查看上端盖上的水平泡调整防污管的垂直度，管四周用水泥砂浆固结，防止砂浆进入防污管。在防污管四周填入清洁细碎石，直至将凹槽填满。
