翻斗雨量计准确度现场校准办法参考：
(1)试验工具：已安装的翻斗式雨量量筒1个、小型滴管1个、雨量杯1个;、
(2)试验前的检查:
试验前先取下不锈钢外筒检查仪器水平泡是否居中、翻斗是否翻转灵活、无卡滞现象，并检查水路是否畅通，然后用清水对引水漏斗、翻斗进行充分润湿;

仪器现场安装有关要求详见SL21-2015《降水量观测规范》。安装时应注意以下事项：
5.1雨量传感器安装高度为0.7m(从承雨口径平面至观测场地面距离)。为本地区观测资料的连续性和可比性，北方地区也可沿用1.2m高度。
5.2雨量传感器安装时，应用水平尺将承雨口校平。
5.3雨量传感器底坐上三个地脚的安装孔借3个M8地脚螺栓、螺线(或膨胀螺钉)将其固定在混凝土基座上。基座埋入土中深度应能保证仪器安装牢固，在暴风雨中不发生抖动或倾斜。

人工恒压注水试验，在雨强为2mm/min 时，各斗雨量筒记数如下：
0.2mm，每隔6s翻一斗；
0.5mm，每隔15s翻一斗；
1mm，每隔 30s 翻一斗。

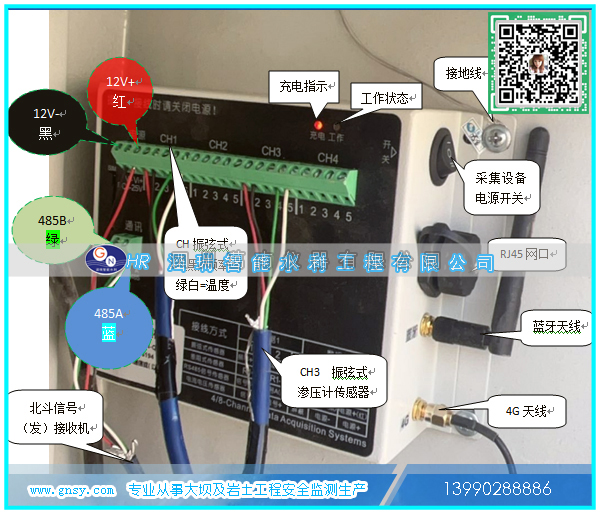

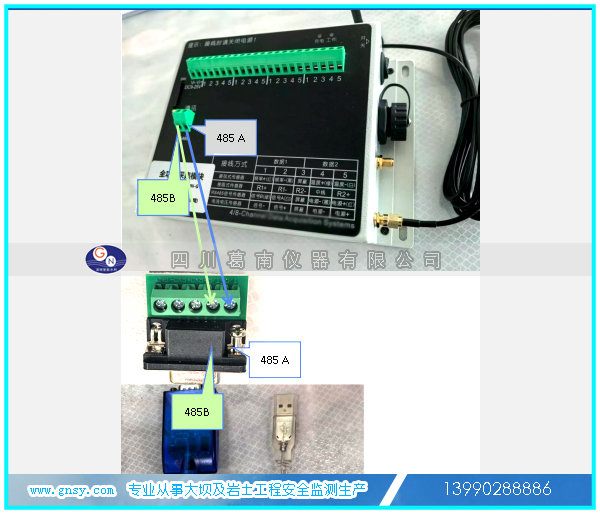

翻斗式雨量筒芯线说明：红色电源正12V+，黑色电源负12V—，信号485A，信号485B。标准ModBus-RTU协议，默认地址01（地址可设置），波特率：9600；校验位：无；数据位：8；停止位：1；MCU全系列数据采集工具实时在线显示雨量水位数据值。

SG-RXD 型阵列式沉降位移计适用于长期测量水库大坝、堤防、隧道收敛、建筑地基、矿井、基坑开挖、岩土边坡等水平（X/Y/Z）或垂直（分层）位移变形情况。
阵列式沉降位移计的传感器采用加速度计芯片，由其加装配套附件而组成，总长度和每节长度均可任意定制。

目前水利水电工程安全监测主要遵循以下权威规范：
SL/T 530-2026《水利水电工程安全监测仪器检验与安装规范》
合并修订原SL530-2012和SL531-2012，涵盖仪器检验、各类监测设施安装、自动化设备验收全流程
适用于水库、水电站、水闸等工程的安全监测系统建设
SL725-2016《水利水电工程安全监测设计规范》
明确监测项目设计原则、设备选型与布置要求
覆盖工程设计、施工、运维全生命周期监测需求
T/CI1485—2026《水利水电工程北斗(GNSS)变形监测技术规范》
国内首个北斗变形监测专项标准，规定从系统设计到运维的全流程技术要求

《水利水电工程安全监测技术规范》是指导水利水电工程安全监测设计、实施、运行和维护的重要技术标准，旨在确保工程安全、及时发现隐患、预防事故发生。以下是对该规范的核心内容及要点的概述，供参考:
1.适用范围
适用于大坝、水库、水闸、堤防、电站厂房等水利水电工程的安全监测。
涵盖工程施工期、蓄水期、运行期的全生命周期监测。
2.监测目的
工程安全：实时监控结构变形、渗流、应力等关键参数，评估工程状态。
风险预警：通过数据分析预测潜在风险，及时采取应对措施。
验证设计：对比实际监测数据与设计预期，优化后续工程。
法规合规：满足国家及行业对水利水电工程安全管理的强制性要求。

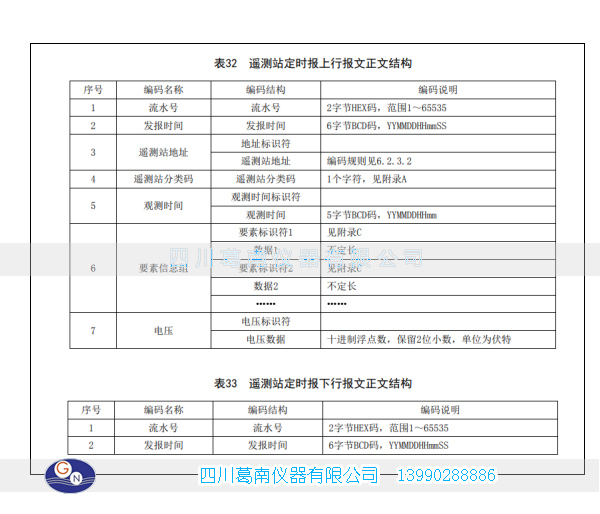

1）符合《水文自动测报系统设备遥测终端机》(SL180-2015)、《土石坝安全监测技术规范》(SL551-2012)、《水文监测数据通信规约》(SL651-2014)。

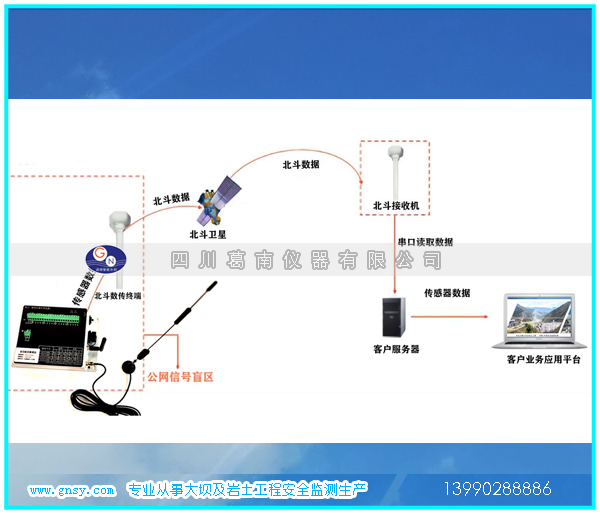

2）具备多信道通讯能力，支持有线网络、4G/5G、北斗卫星等通讯方式，一般情况下采用主备信号通信方式。
3）具备RS485、RS232、4-20mA、脉冲量数据采集能力，接口均分配保护电路，支持1-2个100M网口，可外接视频摄像头及其他网络设备。
4）遥测终端机具有远程召测、远程诊断、远程设置及升级等管理功能，支持Modbus透传、TCP/IP、MQTT、HTTP、SL651-2014 数据通信规约。
5）具有光电

人工比测是大坝安全监测的基础手段，核心是通过人工操作精密仪器，直接采集大坝关键部位的物理数据，以此校准自动化监测设备，确保数据准确可靠。

雨量筒维护建议：
1次/月对雨量计外观检查，清除滤网和漏斗杂物
2次/年或4次/年对雨量计承雨量口直径、水平度、自记雨量计比测检验

（1）校核洪水位，指遇到大坝校核标准的洪水时，水库坝前达到的最高水位，是保障大坝安全运行的重要参考指标；（2）设计洪水位，即遇到大坝设计标准洪水时，水库坝前达到的最高水位，为大坝设计建设提供核心依据；（3）防洪高水位，是下游防护对象遭遇设计标准洪水，水库达到最大下泄流量时坝前产生的最高水位，用于指导水库防洪调度；（4）正常蓄水位，也就是水库在正常运用情况下，为满足设计的兴利要求应当保持的水位，是确定水库兴利效益、库容规模的关键参数；（5）防洪限制水位，指汛期允许水库蓄水的上限水位，可根据不同的汛期分期设定不同标准，平衡汛期防洪与蓄水兴利的需求；（6）死水位，是水库在正常运用情况下允许消落的最低

水库强震监测系统是针对水库大坝开展强震动观测的专用成套系统，主要由加速度计、数据采集器、卫星授时模块、供电电源、避雷防护装置、数据通信传输等多类设备组成，各设备分工配合共同完成对水库工程区域地震动与结构反应的稳定监测。

振弦式多点位移计基准值确定应符合：振弦式位移计采用振弦式读数仪测读，3次读数极差不应大于2kHz2/0.5℃或0.5H/0.5℃。多点位移计：位移计埋设灌浆终凝后24小时以上，测值可作为基准值，并应取三次连续读数差小于1%F.S时平均值作为基准值。

多点位移计安装适用孔径：多点位移计测量点数的多少诀定埋设所需钻孔孔径的大小。

四川葛南仪器SWM型振弦式多点位移计测杆和PVC护管选型参考（所载内容仅代表四川葛南仪器有限公司产品配套资料，不构成指导建议，仅供参考)。 ​接长测杆、护管、锚头等附件……分配盘和自锁扎带……

支持用户现场GNSS监测点通过光纤、网线、LoRA等方式接入局域网。
支持用户现场值守电脑实现数据传输。
支持用户现场网络接入公网完成数据传输。

SL/T 530-2026标准下振弦式监测仪器特性参数；振弦式渗压计（发货必检标准）振弦式渗压计除上述孔隙水压力计的参数标准外，发货前需通过四项专项测试：仪器空载测试。仪器浸水测值。仪器露出水面测值。仪器浸水水位变化测值。​

四川葛南仪器有限公司提供的振弦式（渗压计、扬压力计、孔隙水压力计）特性参数表，分别对应行业标准SL530-2012和SL/T 530-2026。葛南仪器公司针对每个标准版本，分别设计和生产了完全符合其特定要求的产品系列。不同工程项目在设计阶段，可以根据其明确选用的标准版本，直接采购到与之完全匹配的监测设备。

淤地坝安全监测自动化建设内容主要如下
(1)雨量监测设施。
(2)视频监控监测设施。
(3)库区水位监测。
(4)坝体变形监测。
(5)坝体渗压监测。
淤地坝网络条件较差时候，应优先建设信号中继站，保证网络信号的传输。

在垂线观测中，正垂线所测得的是相对位移，倒垂线所测得的是绝对位移，因此，工程中一般正垂线和倒垂线联合使用，将倒垂线的顶部观测点与正垂线的底部观测点置于同一高程（可称为正倒垂线“关联测点”），通过倒垂线来获得正垂线最低点的绝对位移，然后将正垂线上的各观测点的相对位移转化为绝对位移。
倒垂线是将铅垂线底端固定在基岩深处，依靠另一端施加的浮力将垂线引至坝顶或某一高程处保持不动，故只能采用多点观测站法，所得观测值即为各测点对基岩深处的相对位移，等于或接近绝对位移。
倒垂观测系统包括竖井、蓄液桶、浮体组、承重杆、不锈钢丝和锚块等组成。通常采用1.5~2mm专用不锈钢丝，将钢丝下端锚块固在基岩深部，上

在垂线观测中，正垂线所测得的是相对位移，倒垂线所测得的是绝对位移，因此，工程中一般正垂线和倒垂线联合使用，将倒垂线的顶部观测点与正垂线的底部观测点置于同一高程（可称为正倒垂线“关联测点”），通过倒垂线来获得正垂线最低点的绝对位移，然后将正垂线上的各观测点的相对位移转化为绝对位移。

（出厂检测）预组装核验：在正式组装前，对单根护管进行试连接，检查螺纹配合度与连接平整度，排查加工瑕疵，确保每根护管均可顺畅对接。
（现场组装）分段组装：按照工程设计的垂管长度，将护管逐段进行螺纹连接，连接过程中使用扭矩扳手控制拧紧力度，保障连接牢固，同时避免因过度用力损坏螺纹。
（安装后）整体检测：组装完成后，对整根垂护管进行直线度检测，通过水平仪、拉线法核验，确保垂管整体笔直，满足工程安装的垂直度要求。

当振弦式传感器测量出现故障时，可用万用表检查传感器芯线间的电阻值，其正常状况红、黑芯线电阻值通常为300～900Ω 左右；绿、白芯线电阻值在温度25℃时应为3kΩ 左右；红、黑线对绿、白线或对屏蔽线(裸线)间绝缘电阻值应﹥50MΩ (测量绝缘电阻时可使用100V直流兆欧表，万用表测量绝缘电阻应用MΩ 档，其值应为无穷大∞)。

土石坝、面板坝等水利工程采用由 3 支传感器组装成的三向测缝计组，测量大坝面板周边缝的变化。三向测缝计可以测得被测结构物 X、Y、Z 三个方向的相对位移变化量。
安装前应检查各向测缝计工作是否正常，安装附件是否齐全、完好，检查完成后，把位移计、万向节、角铁架等附件按正确位置和方向组装在一起。

振弦式传感器出厂率定耐水压和防水密封性检测方法
1 其检测时应符合下列规定:
（1）水压力式传感器应具有能承受其测量范围1.2倍水压力的能力。
（2）无特殊规定的在水下工作的非水压力传感器应能在0.5MPa水压力下正常工作。
（3）有特殊要求的非水压力传感器应能在规定的水压力下正常工作。

振弦式应变计检验测试方法应符合下列规定:
（1）用游标卡尺测量应变计标距，其允许偏差为标称尺寸±1.0mm。
（2）检验测试方法应符合下列规定：
A、应变计在检验测试环境条件下预先置放24h以上。
B、检验测试前将应变计在其测量范围上、下限值范围内预拉压2~3次循环。
C、按应变计的规格确定拉、压的上、下限位移值，宜取整数；在测量范围内测试点宜均布且不应少于6个。
按设定的试验级差由下限值测试点依次拉伸应变计直至上限值测试点，之后反向压缩，由上限值测试点直至下限值测试点。
各测试点稳定5s后读取记录数据。
D、重复上项操作，共循环3次。

量水堰计的安装应根据所采购的仪器的基本尺寸开挖坑槽，埋设连通管，修建仪器安装基座，并要求仪器能够测量从堰板顶部至堰槽顶部之间的水位变化值。量水堰计接长电缆按照就近原则采用穿电缆保护管暗敷设方式引至观测站。仪器埋设及观测其他未尽事宜，应按照《****安全监测仪器埋设及观测技术要求》和有关规程规范执行。
