1）搜索关键词

水平位移计、振弦式水平位移计、坝体内部水平位移计

2）产品用途

振弦式土体位移计适用于长期测量土石坝、边坡、地基等构筑体或其它回填土体的位移，并可同步测量埋设点的温度。

土体位移计的位移传感器采用的是振弦式位移计，其由位移计加装配套附件而组成，振弦式土体位移计具有参数识别功能。

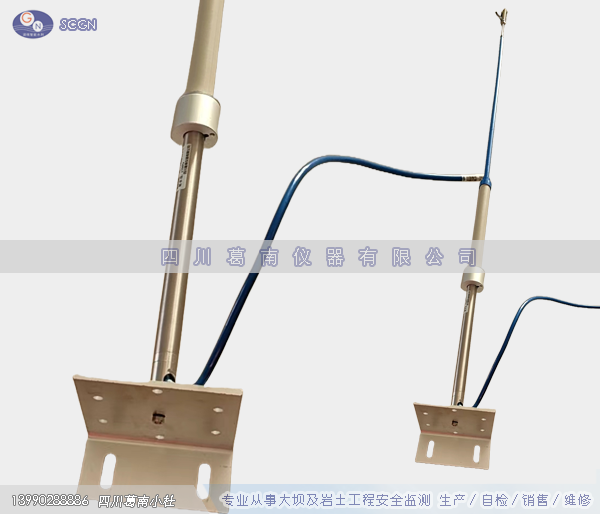

3）产品实物图片

4）结构及工作原理

  产品结构：振弦式土体位移计由拖板、A型万向节、B型万向节(带外螺纹)、位移传感器、位移伸缩管、测杆、测杆接头、测杆护管、护管接头、护管封头、锚头、观测电缆等组成。

  工作原理：

当被测土体发生位移时将带动托板和位移计测杆同步位移，测杆将位移传递给振弦转变为应力变化，从而改变振弦的振动频率，电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即测出被测土体的位移量。同步测量埋设点的温度值。

多支位移计串联起来使用可组成多点土体位移计组，可测量拖板和拖板之间的相对位移，同时每支位移计的位移量相加可计算出每组多点土位移计的总位移量。拖板和拖板之间的标距不受限制，由测杆的长度进行调节。

5）产品规格及技术参数

6）传感器计算公式

当被测土体发生位移，位移计同步感受轴向位移，其位移量L与输出的频率模数△F具有如下线性关系：

L = k×△F + (b – h×α)×△T = k×(F - F0)＋(b – h×α)×(T - T0)

式中： L—位移计的测量值，单位为mm；

k—位移计的测量灵敏度，单位为mm/F；

      △F—位移计实时测量值相对于基准值的变化量，单位为F；

 b—位移计的温度修正系数，单位为mm/℃；

h—测杆长度，单位为mm；

      α—测杆的线膨胀系数，单位为10-6/℃；

△T—温度实时测量值相对于基准值的变化量，单位为℃；

F—位移计的实时测量值，单位为F；

        F0—位移计的基准值，单位为F；

        T—温度的实时测量值，单位为℃；

        T0—温度的基准值，单位为℃。

注：测杆材料为不锈钢，不锈钢的线膨胀系数通常为: α=16.5×10-6/℃。

多点土体位移计的总位移变化量计算公式如下：

L总 = L1+L2+L3……+Li

式中：L总—多点土体位移计组的总位移变化量；

       Li—多点土体位移计组每支位移计的变化量。

7）产品使用方法

位移计和测杆与拖板的连接有两种形式，均为用M6内六角螺栓加弹簧垫圈穿过拖板紧固住万向节。

    a) 中间测点：在拖板的两侧都连接仪器；

    b) 端部测点：在拖板单侧连接仪器。

（1）全丝杆的应用、初始值设置、预留伸缩空间

全丝杆用于调节测杆的总长度，保证土体位移计安装完成后测点间距达到设计要求。按设计要求确定土体位移计的伸缩范围，在保证测点标距的前提下，调整位移计测杆的初始值位置，量出测杆接头到位移计A型万向节的距离，即是全丝杆的长度，按此长度裁断全丝杆连接测杆接头和A型万向节(图4.1.5)。

护管总长度的计算公式：测点标距≈护管根数×1.5米＋伸缩管长度＋预留伸缩空间。其中伸缩管标准长度为0.8米，预留伸缩空间(伸缩管端面到托板的距离) ≈位移计的测量范

（2）安装与埋设

（1）敷设埋设基床

振弦式水平土体位移计埋设时需先开挖或敷设埋设基床(槽坑)，仪器安装完成后回填原位土压实。

（2）安装埋设

安装从坝肩开始，在要安装土体位移计的坝肩基岩处钻孔，孔内装人锚头后灌浆，待锚头灌浆固结后逐节进行土体位移计的安装。

土体位移计安装完成后应检查各部件是否连接牢靠，复核标距是否正确，观测电缆集中引出，即可回填，回填土料将土体位移计掩埋一定厚度后方可碾压。
