2）产品用途

  振弦式量水堰计适用于长期测量河流、渠道、水库、坝体渗水堰槽等的水位，并可同步测量布设点的温度。可实现水位变化的自动监测或人工监测。

  四川葛南仪器有限公司生产的SWLS型振弦式量水堰计，其中包括有SWLS-20、SWLS-30、SWLS-50、SWLS-60、SWLS-80、SWLS-100、SWLS-150等系列型号。

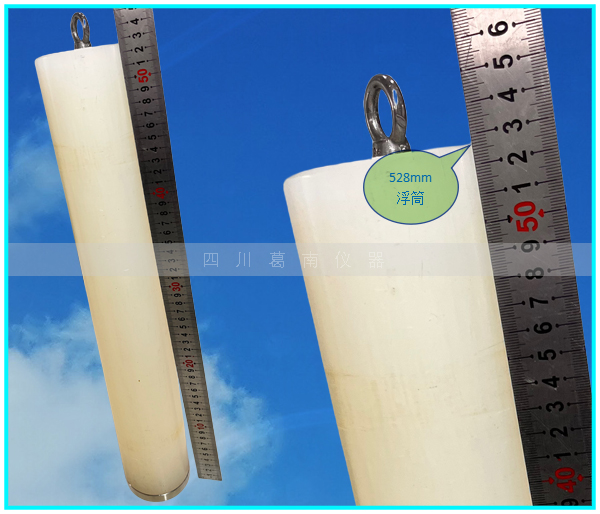

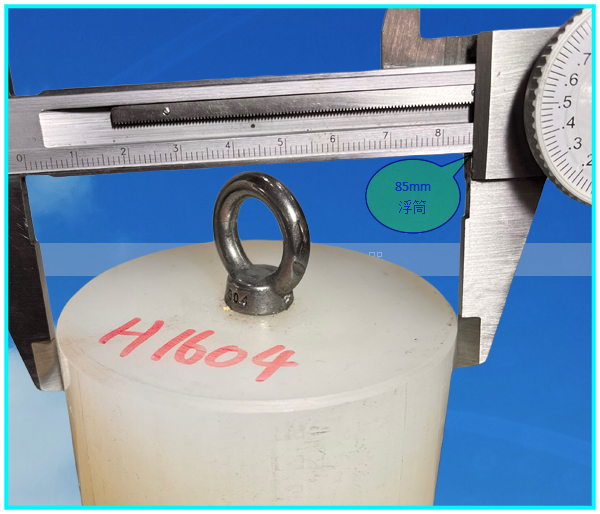

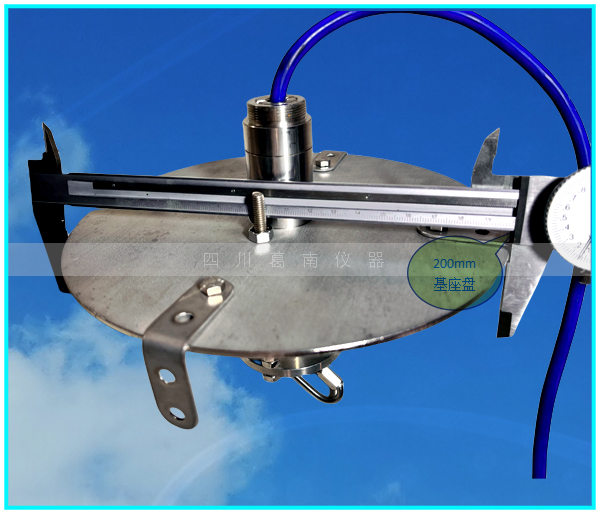

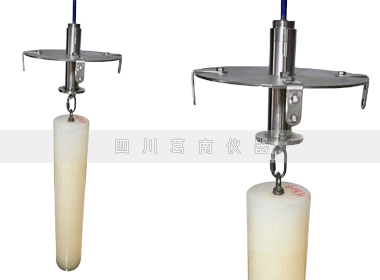

3）产品实物图片

4）产品结构及工作原理

    a）结构

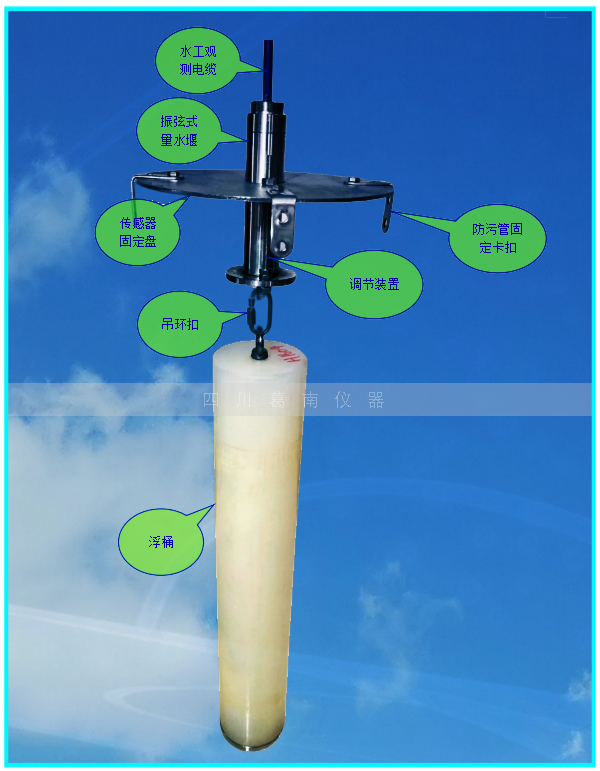

    振弦式量水堰计由防污管、浮筒、调节盘、量水堰计传感器、水平泡、观测电缆等组成。

    b）工作原理

    当被测水的浮力作用在浮筒上，将引起量水堰计的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水位值，同时可同步测出埋设点的温度值。

5）产品规格及技术参数

6）传感器计算公式

    a）当外界温度恒定，其水位值 H 与输出的频率模数△F 具有如下线性关系：

        H = k△F

      △F = F0 - F

    式中：k — 量水堰计测量水位的最小读数，单位为 mm/F ；

            △F — 量水堰计基准值相对于实时测量值的变化量，单位为 F；

              F — 量水堰计的实时测量值，单位为 F；

            F0 — 量水堰计的基准值，单位为 F。

    b) 当作用在量水堰计上的水位恒定时，而温度增加△T，此时量水堰计有一个输出量△F´，这个输出量仅仅是由温度变化而造成的，因此在计算时应给以扣除。

实验可知△F´与△T 具有如下线性关系：

    H´= k△F´+b△T = 0

    k△F´= -b△T

     △T = T - T0

    式中： b — 量水堰计的温度修正系数，单位为 mm /℃；

              △T — 温度实时测量值相对于基准值的变化量，单位为℃；

                T — 温度的实时测量值，单位为℃；

              T0 — 温度的基准值，单位为℃。

    c) 当量水堰计受到水位和温度的双重作用时，量水堰计的一般计算公式为：

     Hm = k△F + b△T = k (F0 - F ) + b (T - T0)

     式中：Hm — 被测水位值，单位为 mm；

7）产品使用方法

    a) 注意事项

    量水堰计禁止浸入水、油等液体内。

    安装时严禁冲击吊钩。

    先将量水堰计与安装板连接，根据现场情况调节螺母调整高度。安装板用 M8 不锈钢膨胀螺栓固定。

    防污筒的作用是使量水堰计的浮筒不受水流的影响，又可保证防污筒内水质的清洁。防污筒也可用不锈钢丝网制作,其直径：150～180mm。

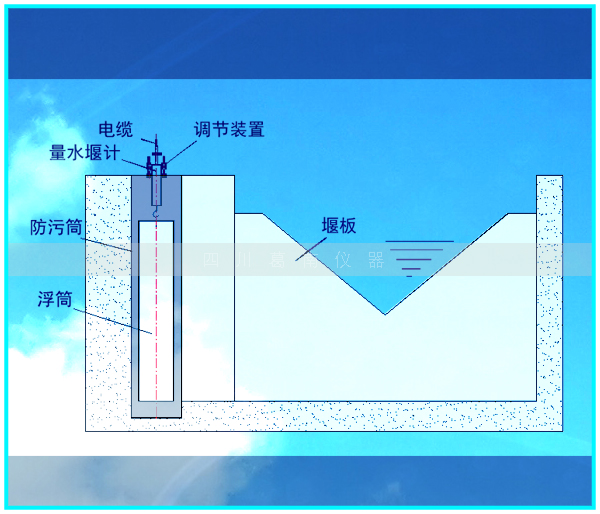

    b) 槽渠式

    先在槽渠旁加工仪器安装槽孔，并与主槽相通。

    将防污筒的底部置于在安装槽孔的底部，并用混凝土填筑固结。

    将安装筒与量水堰计连接，吊挂浮筒放入防污筒内，保持垂直，可靠固定安装筒；调整调节环，达到所需测值；安装时应注意防止杂物进入防污筒内。

    c)  埋入式

    将防污筒的下底板安放在安装槽孔的底部，保持垂直，下端用混凝土浇筑固结。用无纺土工布包裹防污筒，再用干净细粒石回填，形成反滤层。

    d) 量水堰计的电缆敷设

    量水堰计电缆应按设计走向埋设固定。

    e) 测试基准值

    量水堰计安装定位后应及时测量仪器的基准值，以浮筒离开水面时的测值为基准值；量水堰计测量的是相对基准值的水位变化量，所以基准值取的准确与否，将直接影响到测值的准确性。

    仪器安装完成后，在无外荷载及混凝土水化热结束的情况下，可进行基准值的测试(测试基准值应在无压和恒温的状态下，如早晨测值比较稳定)。记录量水堰计两天以上的测值(频率和温度)，如果多次测值基本相同(误差≤0.5％F.S)，此测值可作为基准值。

8）同类相关产品

    磁伸缩量水堰计、振弦式量水堰计、超声波量水堰计、雷达量水堰计

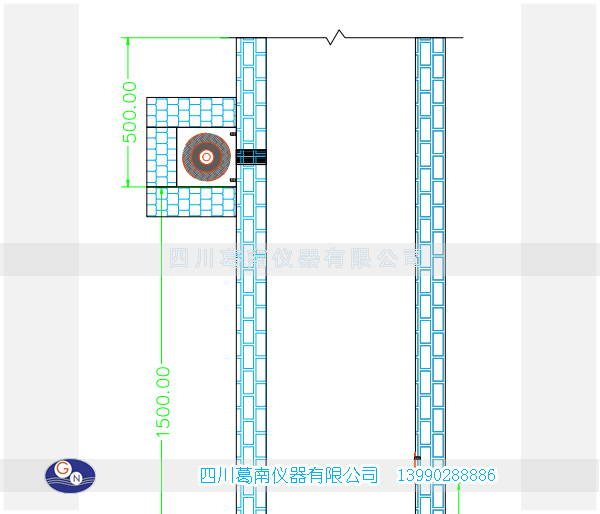

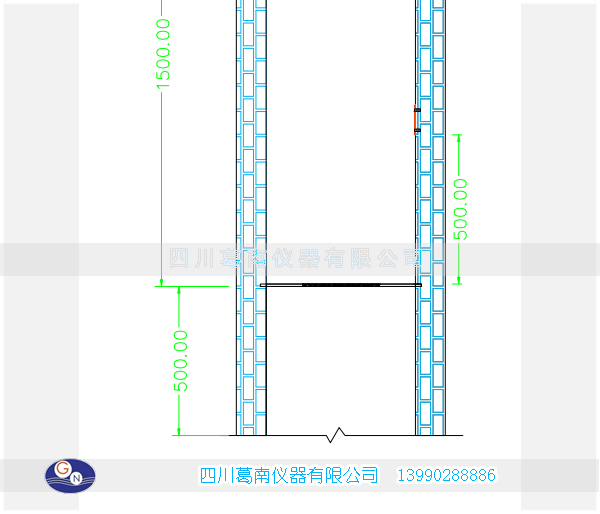

9）相关产品安装参考
