水库视准线GNSS自动化监测仪器出厂前通电检测-SG

水库视准线GNSS自动化监测仪器出厂前通电检测-SG：为更好服务于用户现场安装，我公司在GNSS出厂前再次通电测试，产品蓝牙通讯测试、产品网络接口通讯测试、产品内置电源充电测试、物联网卡安置测试、前端数据解析和平台实时传送测试。

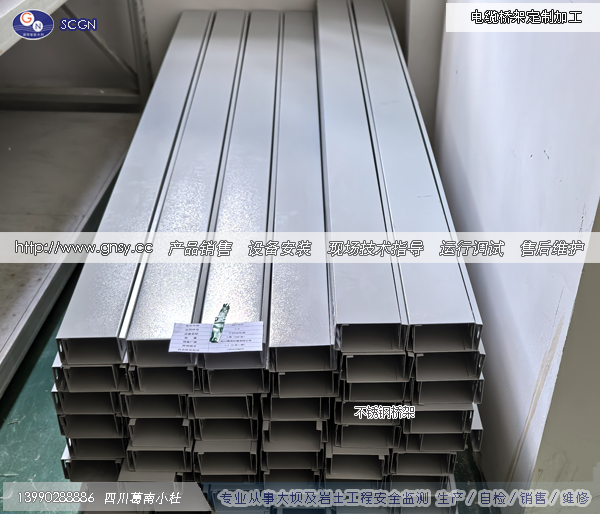

某水电站电器设备柜和水闸过洪流量监测设备安装实例-SG

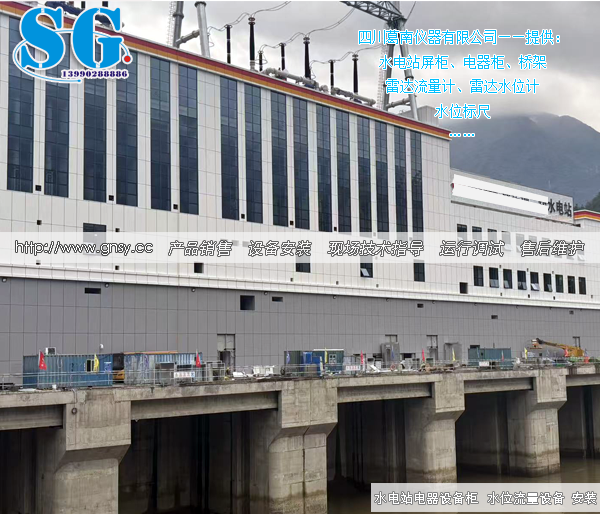

某水电站电器设备柜和水闸过洪流量监测设备安装实例-SG：水电站LCU屏柜、水电站电器柜、电缆不锈钢桥架、水闸过洪雷达流量计、上下游雷达水位计、水位标尺等安装中

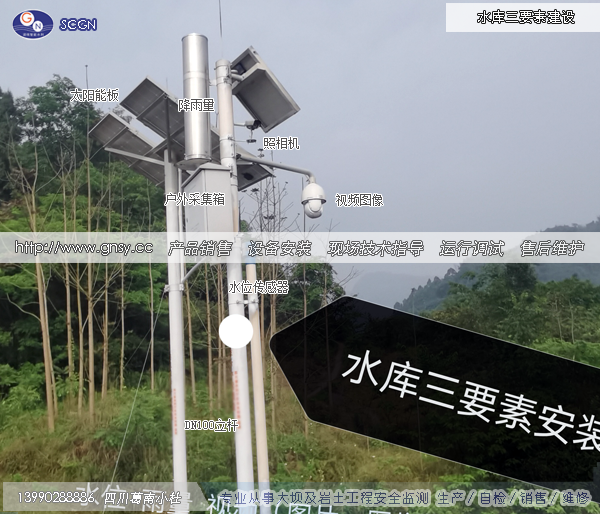

水库水雨情终端设备迭代更新升级实例-SG

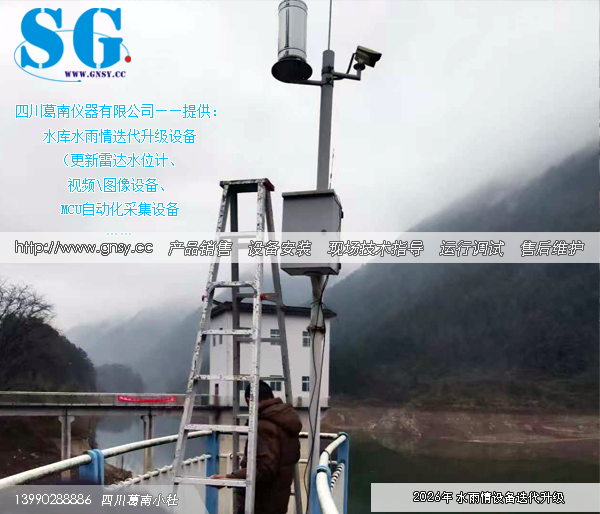

水库水雨情终端设备迭代更新升级实例-SG：四川葛南仪器有限公司结合用户现场已使用多年的水库水雨情采集终端、前端传感器等进行迭代升级。主要原安装的投入式水位计更换为高频雷达水位计、原安装的RTU采集终端更换为MCU-1X型自动化采集设备，原串口照相机更换为高清球机；同时更新水情监测软件。

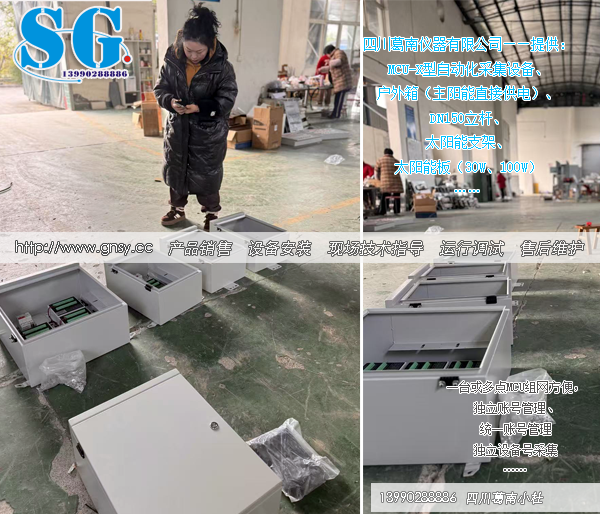

定制生产MCU自动化采集箱-SG

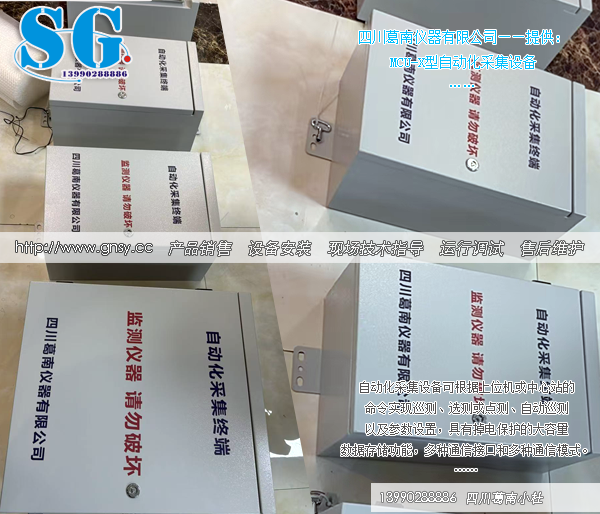

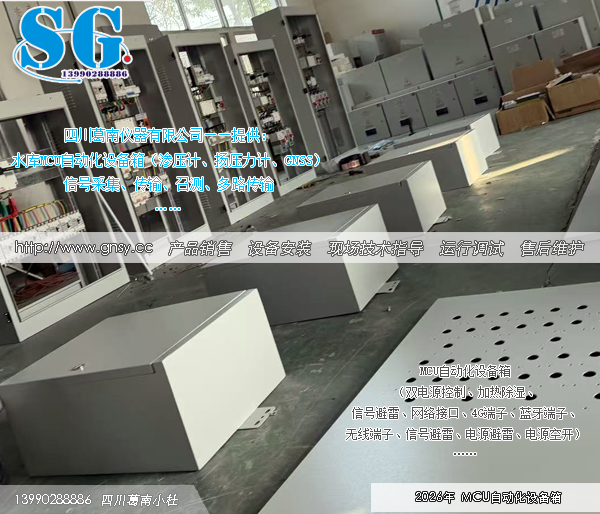

水库MCU自动化设备箱箱内主要配置：双电源控制、加热除湿、信号避雷、网络接口、4G端子、蓝牙端子、无线端子、信号避雷、电源避雷、电源空开、葛南线端子、野外箱（适用于户外立式、立杆、墙体挂式）……

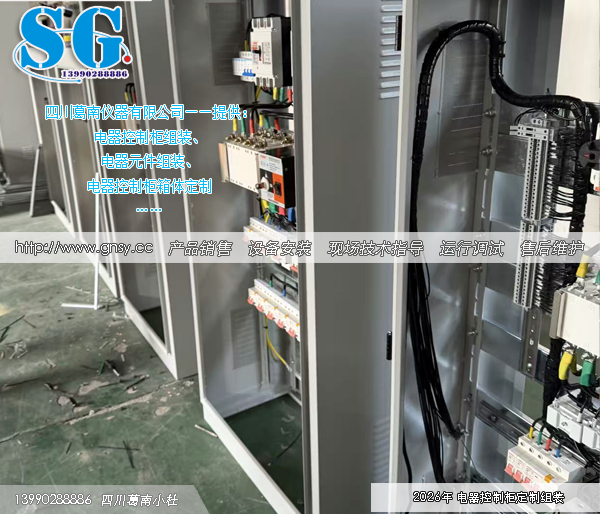

水库电器柜组装（管理房电器控制、闸室电器控制、泵房电器控制）厂家组装实例-SG

水库电器柜组装（管理房电器控制、闸室电器控制、泵房电器控制）厂家组装实例

水库运行管理电器设备柜组装实例-SG

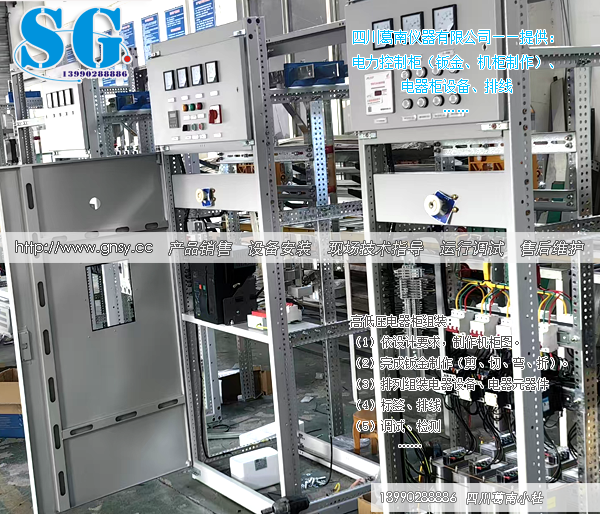

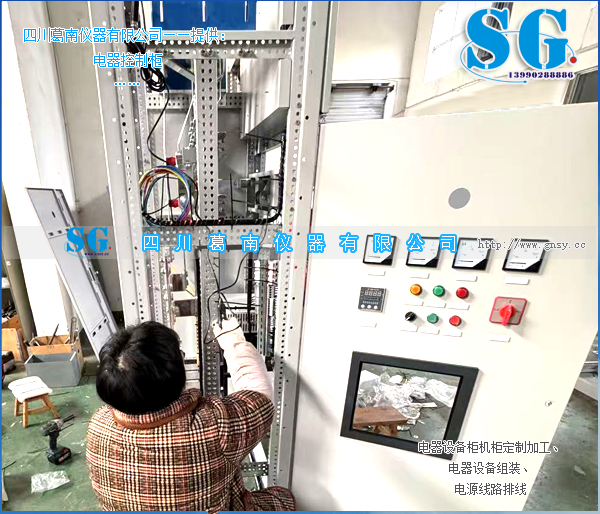

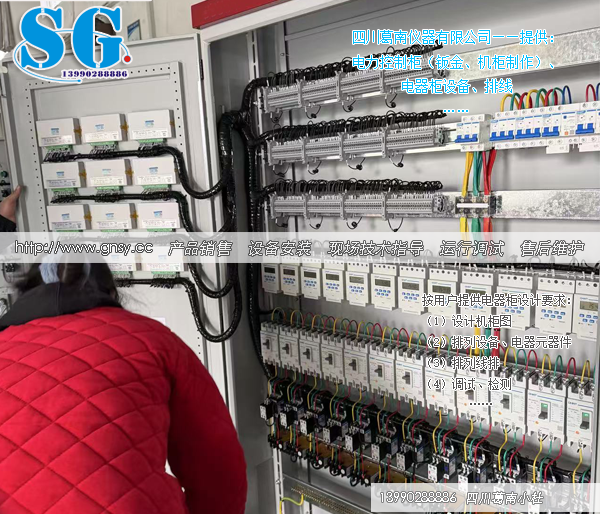

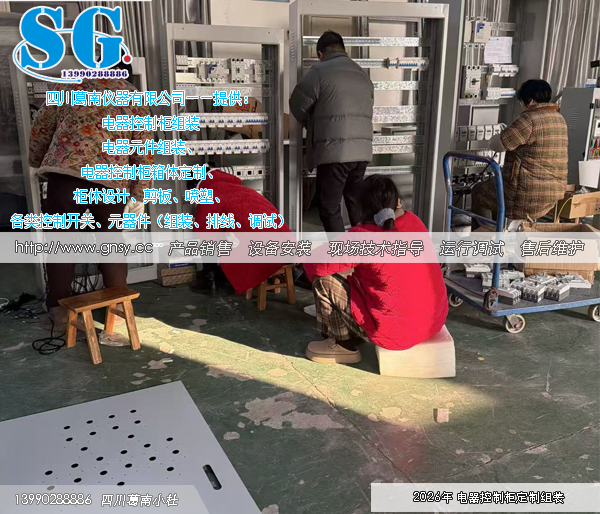

水库运行管理电器设备柜组装案例：本公司为助力水库运行管理，针对水库水闸、泵房及信息设备等强弱电系统在“安全性、规范性、稳定性、强化性”方面的要求，对原有的电源控制柜、自动化设备柜、高低压线路及桥架等进行升级改造，以提升水库设备用电的安全性与操作的规范性。

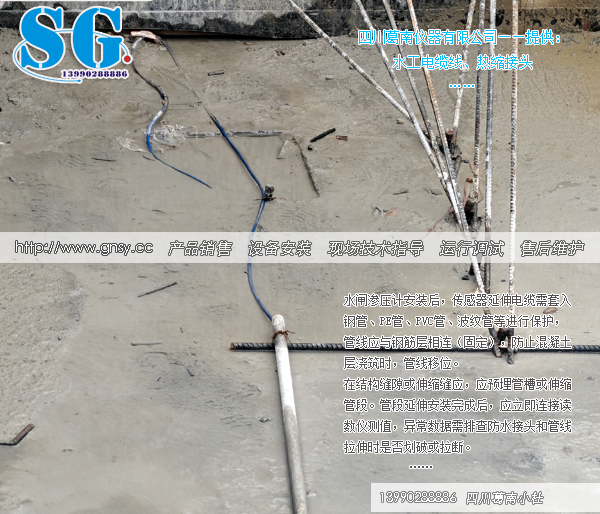

土石坝安全监测电缆线沟施工实例--SCGN

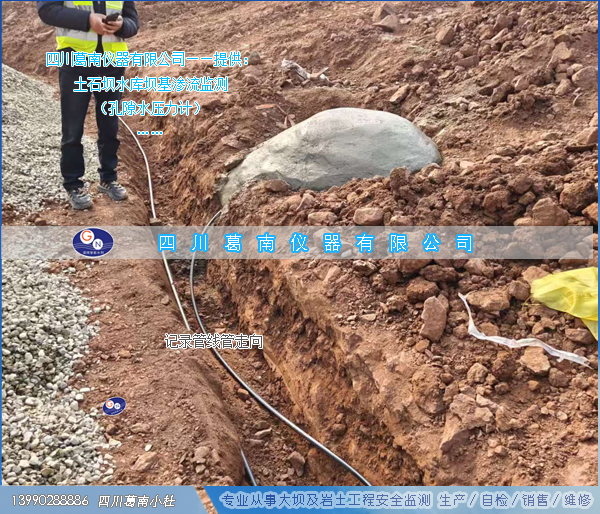

土石坝安全监测电缆线沟施工案例：土石坝孔隙水压力计的埋设通过钻孔进行。土石坝水工电缆线延伸的管线沟通常开挖深度为30~50cm，宽度为30~40cm。穿线管可选用镀锌钢管、PE管或PPR管，建议管内线缆保持松弛并弯曲，管子需设置伸缩节。管线沟回填材料为砂砾石或原状土。

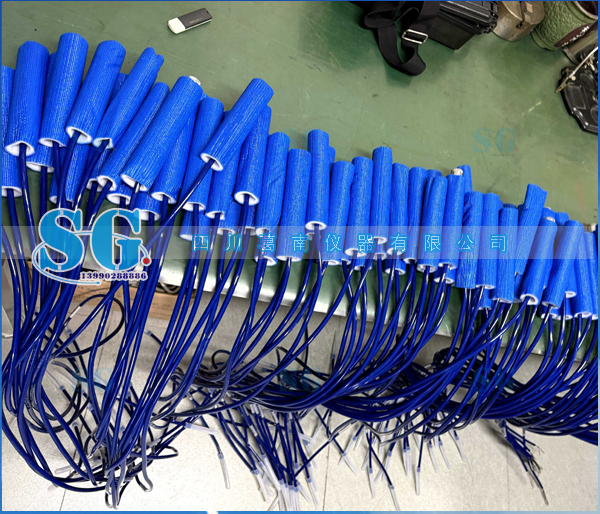

土石坝坝基孔隙水压力计和渗压计施工工序实例-SCGN

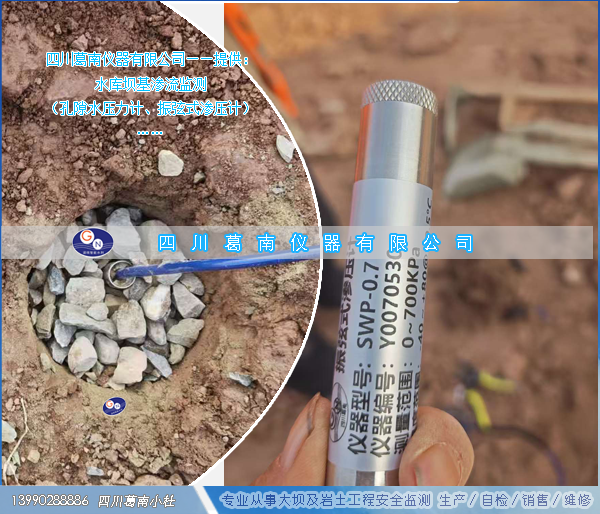

土石坝坝基孔隙水压力计和渗压计施工工序：依设计图施工放样，可采用RTK或全觇仪进行放点，点位偏差≤1m。钻孔，并冲洗孔洞；放置砂砾石。依设计测量范围选择超量程20%渗压计，浸泡仪器≥2H或2D；测量初始值。沿坝基开挖线挖槽埋设延伸电缆线。

水库旧工作基点升级改造为（工作基点校核基点）安装实例-SCGN

某水库前期坝顶视准线监测采用工作基点和十字准线盘进行视准线观测，结合现场实际，重新增设工作基点和校核基点，通过全觇仪、棱镜方式对水库坝体表面位移进行水平沉降位移观测。

水库初蓄水期间库区环境量监测安装实例——20260110A

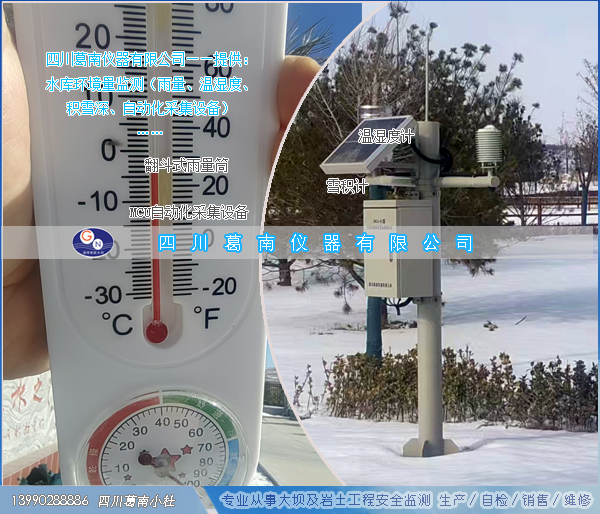

某水库近期安装库区环境量监测仪器，在库区空旷地速安装（温湿度计、雨量计、积雪深仪、自动化采集设备、太阳能板、蓄电池、立杆2m、避雷针）。通过MCU-X自动化采集设备对水库初蓄水期间库区环境量进行实时监测，相关数据与库区多台MCU-X自动化采集设备和分步式自动测量单元同步同账号采集，数据进入本地/远程数据库。
水库环境量监测主要对库区（温度、湿度、气温、气压、风速、风向、日照、光度、积雪、降雨、水位、水温）等进行整日统计。
按安全监测项目测次要求：一般为一天一次；或每周一次。首次蓄水期间，部分设备每天4次。（具体按规范要求或监理、设计单位要求完成）

水库GNSS位移安装工程实例——GN20251231

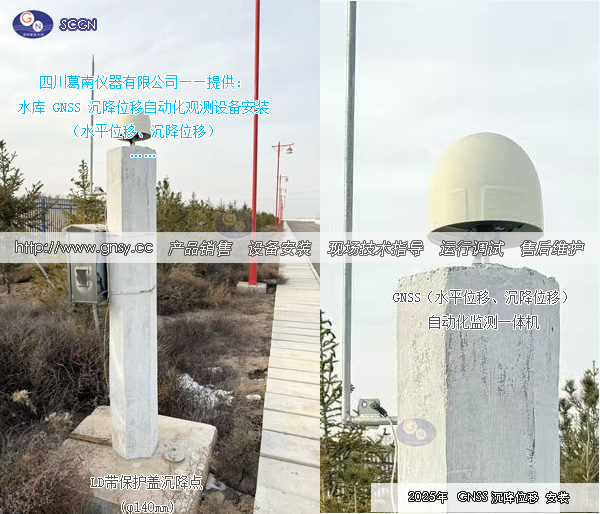

某水库“环形坝”或“四面筑坝的水库”围库安装GNSS表面位移和沉降位移自动化监测仪器。安装基准点2处，位移测点48个，沿线采用光纤实时传输。

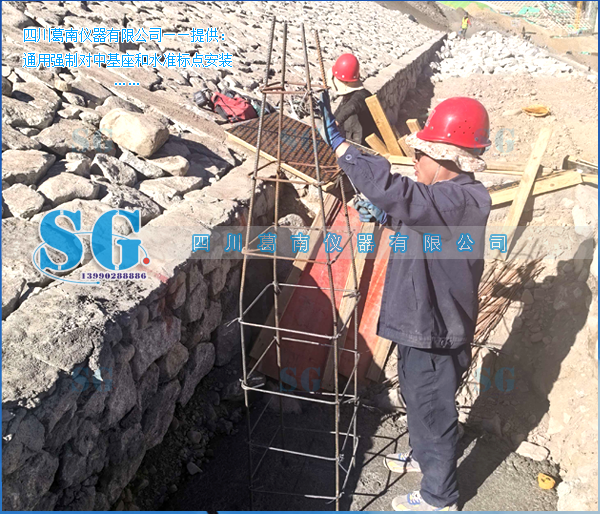

视准线混凝土观测墩（通用强制对中基座和L型沉降标点）安装

视准线混凝土观测墩（通用强制对中基座和L型沉降标点）安装：混凝土观测墩顶部安装通用强制对中基座盘，观测墩侧面安装L型沉降标点。
视准线设计参考：水平位移工作基点与测点应位于同一直线上，上下游偏差10mm，采用视准线法进行观测。视准线延长线两岸坝肩稳定边坡上分别布置1个工作基点和1个校核基点，校核基点墩基础坐落在稳定基础上，满足测点间通视的要求，其位置可根据现场地形地质情况进行调整。垂直位移工作基点位于两岸稳定基础上，其位置可根据现场地形地质情况进行调整;在坝下游变形影响之外新鲜稳定的基础上布置3个水准基点，各个基准点之间的间距不小于50m。

某重力坝—埋石混凝土重力坝视准线安装实例--GN20251214-02

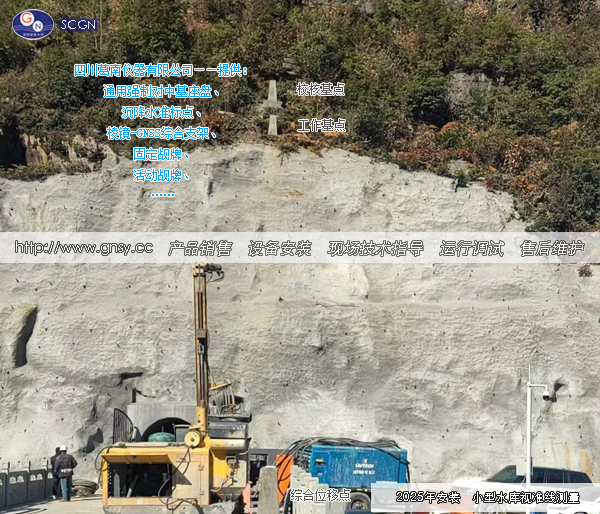

某埋石混凝土重力坝在大坝坝顶设置1个监测纵断面，设置在坝顶下游侧位置；纵断面上的监测点应设置在最大坝高、地形突变处、地质条件复杂处或可能异常处,宜不少于3个监测点。工作基点、校核基点设置在两岸山坡上。三角网点分布在大坝上游和下游。

某小型土石坝水库—复合土工膜石渣坝视准线安装实例--GN20251214-01

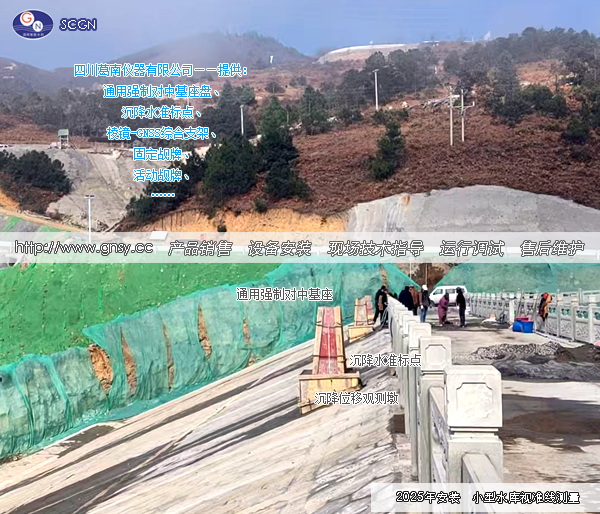

某小型水库土复合土工膜石渣坝视准线安装：主要在大坝坝顶上游侧、下顶下游侧、下游马道设置纵断面和模断面综合位移观测点，因坝轴线长度小于200m，坝体按20~50m进行选点。综合位移点由混凝土底座、混凝土观测墩、棱镜--GNSS综合支架、通用强制对中基座、水准标点等组成。

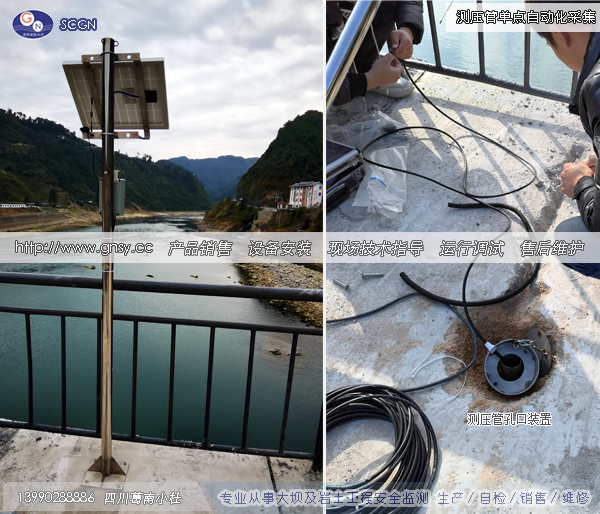

某水闸多种安全监测仪器接入MCU-M型分步式模块化自动采集设备--GN20251210-03

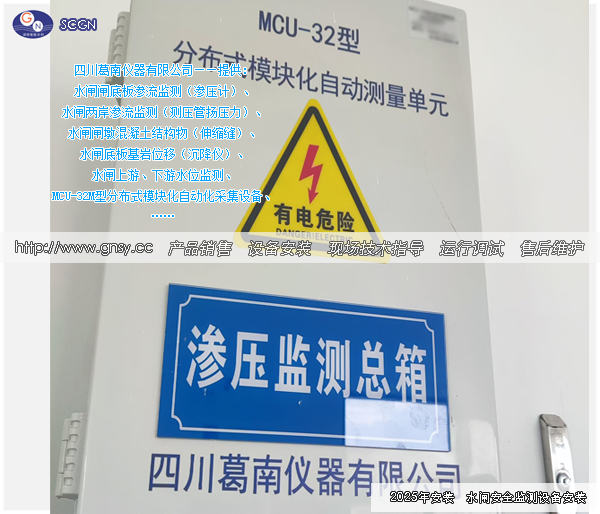

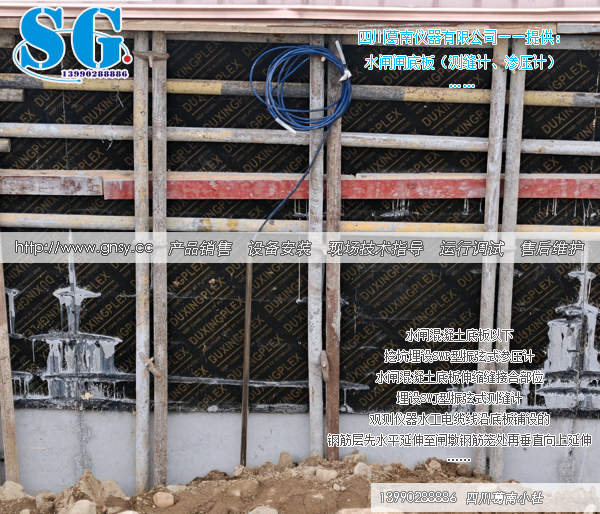

完成某水闸多种安全监测仪器接入MCU-M型分步式模块化自动采集设备：从水闸开工至完工时，安装不同型号、不同种类、不同信号的安全监测仪器。水闸安全监测仪器施工期主要对闸底板埋设渗压计、基岩位移计、测缝计、水闸两岸埋设测压管、水闸上游和下游安装雷达水位计、表面沉降位移（对中基座、水准标点）等，相关传感器接入自动化采集设备。

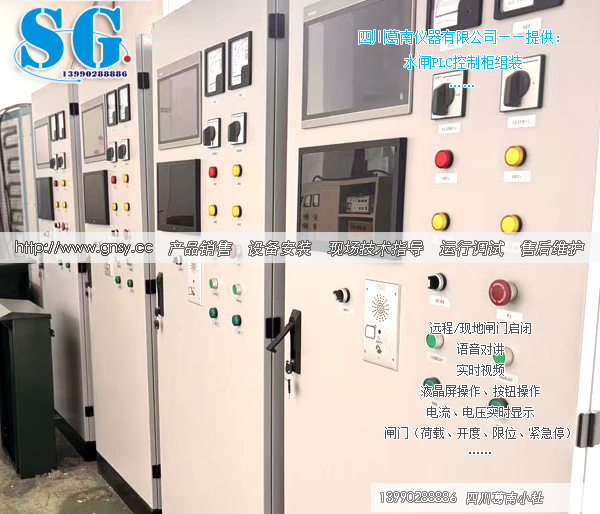

某水库放水闸PLC自动化控制设备安装实例--GN20251210-02

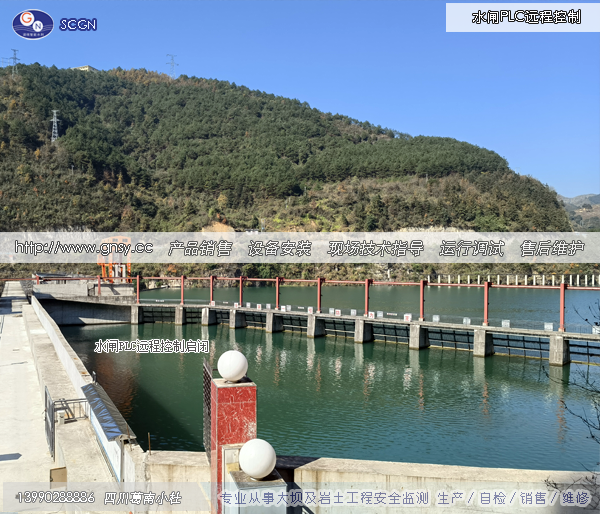

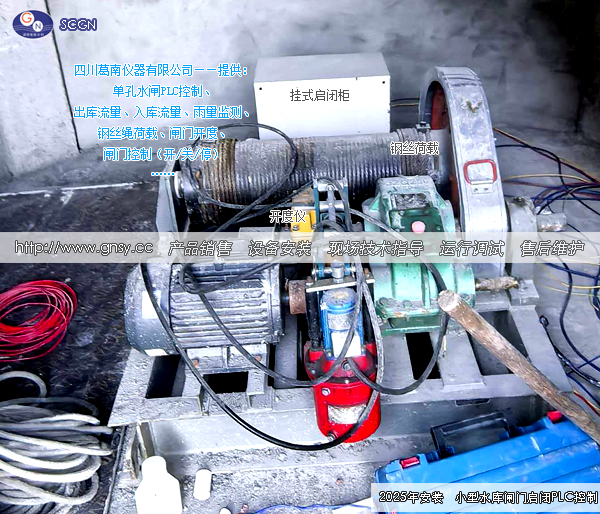

某水库放水闸PLC自动化控制设备安装实例：小型水库卷扬式放水闸闸门启闭时，对闸门的钢绳荷载、闸门开度、电源控制、启闭（开、关、停）、电机控制等进行本地/现地/远程等自动化控制和操作。

某水库灌区供水管道水力学（水听、水压、自动化采集）传感器安装--GN20251210-01

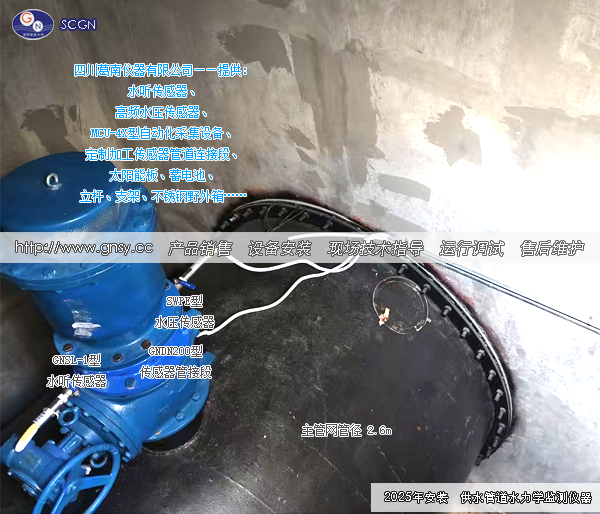

某水库灌区供水管道水力学（水听、水压、自动化采集）传感器安装：按设计要求，在供水期间需要对DN2.6米主管网（压力、水锤、水力）等运行状态进行实时监测。主要安装设备有水听传感器、水压传感器、自动化采集设备等，通过自动化实时监测，掌握管道运行状态。

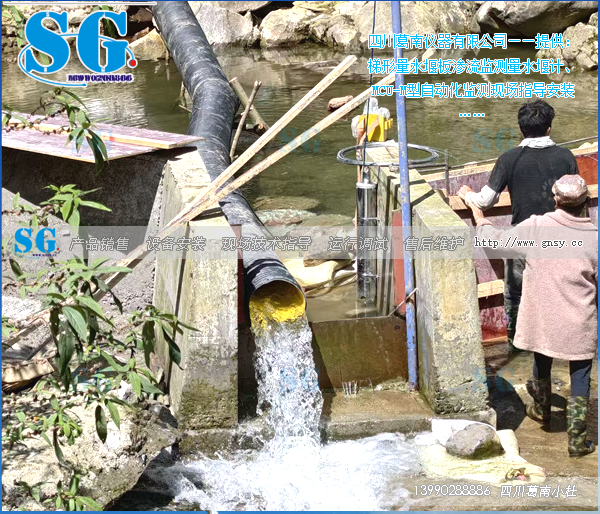

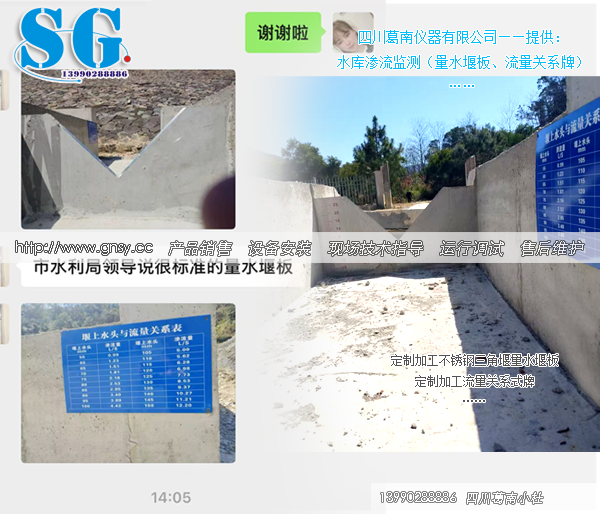

某水电站渗流量自动化监测系统（本地/4G）传输--实例GN20251203-01

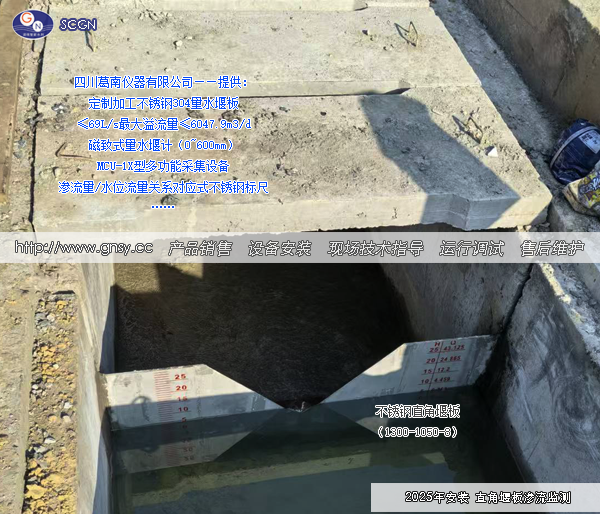

某水电站渗流量自动化监测系统（本地/4G）传输建设：主要安装磁致式量水堰计、自动化采集设备、不锈钢三角堰板等，实时监测渗流量，直接传输电脑平台数据采集工具软件。

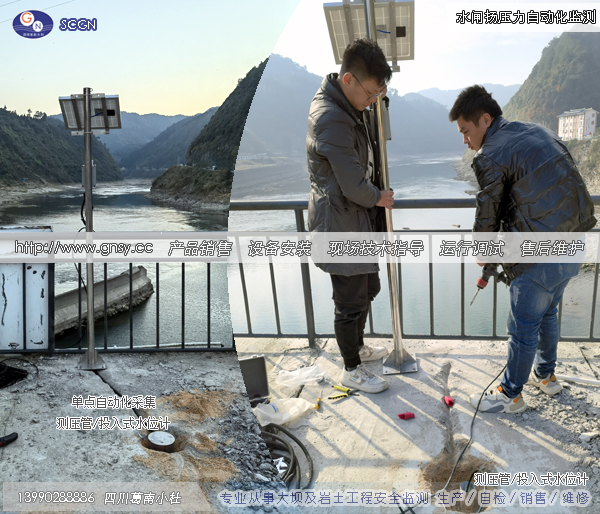

广州某水闸投入式水位计安装调试--实例GN20251202-03

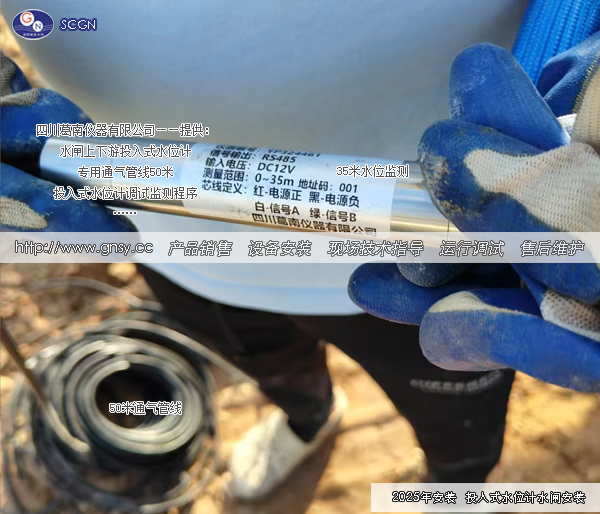

广州某水闸上游下游水位动态预警监测，主要对水库上游安装投入式水位计、水闸下游安装投入式水位计，通过RTU独立采集并接入联动预警广播系统。

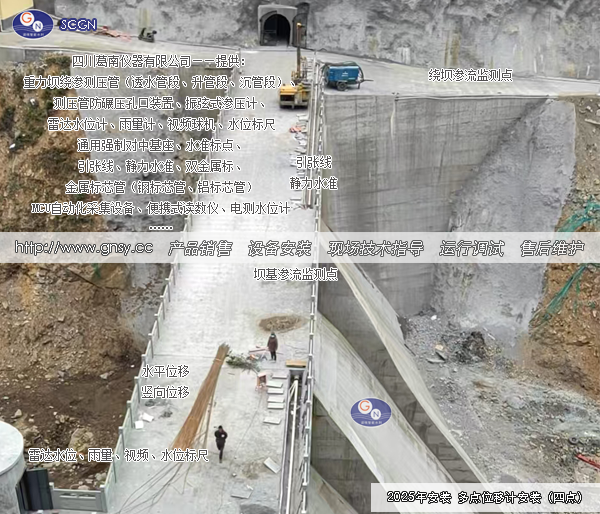

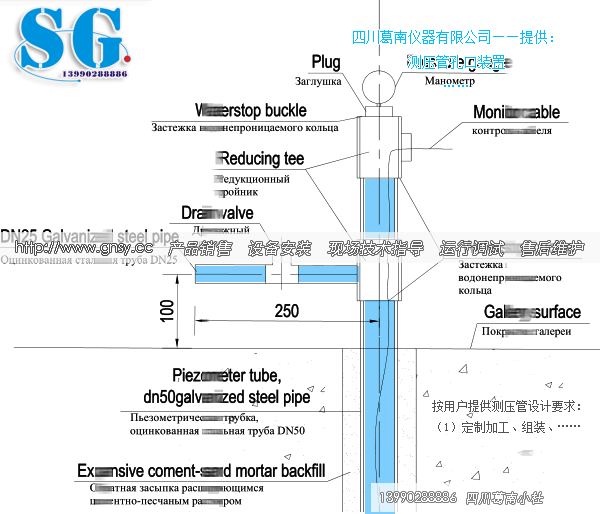

四川某重力坝部分安全监测仪器施工现场--实例GN20251202-02

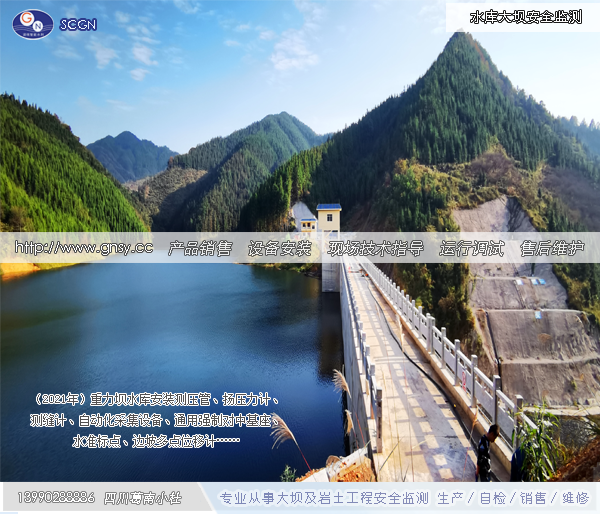

四川某重力坝部分安全监测仪器施工现场：技术人员深入现场指导安装重力坝绕渗测压管、扬压力计，坝基渗压计，库水位、雨量、视频，视准线（通用强制对中基座、水准标点）、水准基点、双金属管标（铝芯管、钢芯管）、金属管标仪，水位标尺、测压管孔口装置等。

武汉某重力坝边坡安装多点位移计监测基岩内部位移变化--实例GN20251202-01

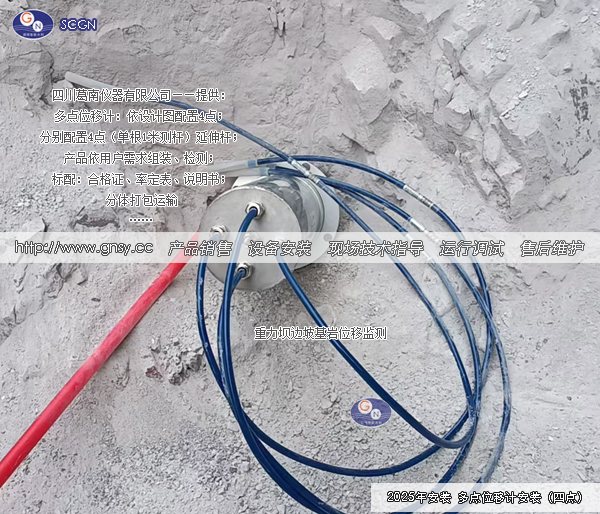

武汉某重力坝边坡安装多点位移计监测基岩内部位移变化：主要安装振弦式多点位移计、专用连接测杆、振弦式便携式读数仪。安装时首先用振弦式读数仪测读每支传感器，然后再按图纸和钻孔岩芯进行测杆组装，最后将注浆管、通气管、带保护管的测杆放置已清理的成孔中，最后灌浆后再调整仪器测量预留量程。

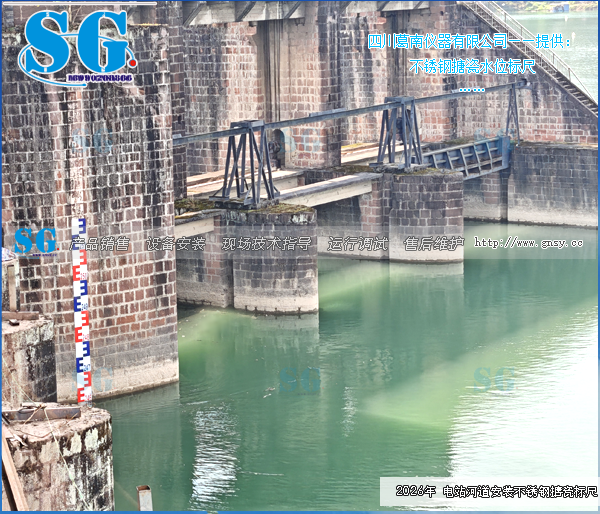

水库放水竖井不锈钢水位标尺安装--实例GN20251201-01

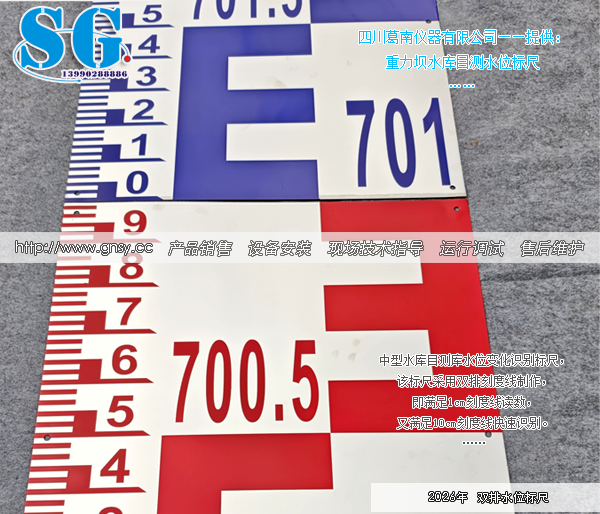

2025年12月四川某水库放水竖井外墙安装不锈钢水位标尺，该水标尺为水库蓄水运行期间，直接读取库水位变化数值。
库水位每日8时定时测读，并根据观测任务增加观测频次。水位观测分辨力不大于1.0cm。
人工测读时，按水面与水尺的相交处读取数值。当水面出现风浪时，应读取浪峰、浪谷时的数值，取其平均值作为水位测值。
当水位测报断面结冰冻实时，可不测读水位，但应记录冻实时间；水尺附近未冻实时，可将水尺周围的冰层清除，待水面平静后再测读水位。
库水位自动测报设备应根据测报需要设置定时测报和加密测报时段。
水尺零点高程每1年~2年应校核一次，水尺、水位计每年汛前应进行检查。

四川某水库双金属坐标自动化监测设备（双金属坐标仪）组装发货--GN20251201-02

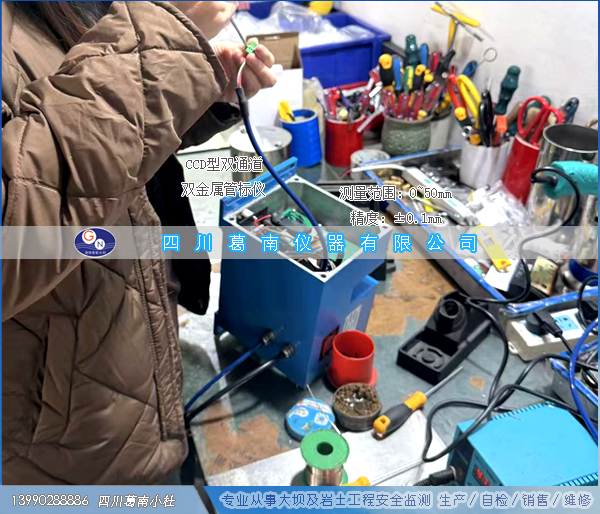

四川某水库水准基点自动化监测，采用双金属管标仪进行实时沉降位移监测。
资料参考：双金属管标的安装一般采用两种同管径的双金属管并列或两种不同管径的双金属大管套小管的方式进行，实际实施中，一般采用 6m 左右的金属管。管接头处进行公母螺纹配套加工，以便现场组装。
安装时应保证管接头连接紧固。双金属管外侧应设钢保护管。
为固定双金属管在钢保护管内的位置，每隔 2m 设置一个厚 25mm 的橡胶环，钢心管和铝心管从其中穿过，橡胶环的大小应保证心管不晃动。钢管和铝管安装前应采样测定温度线膨胀系数，其测量误差要求小于±2×10-7℃。

定制加工（立杆及野外箱）--实例GN20251201-03

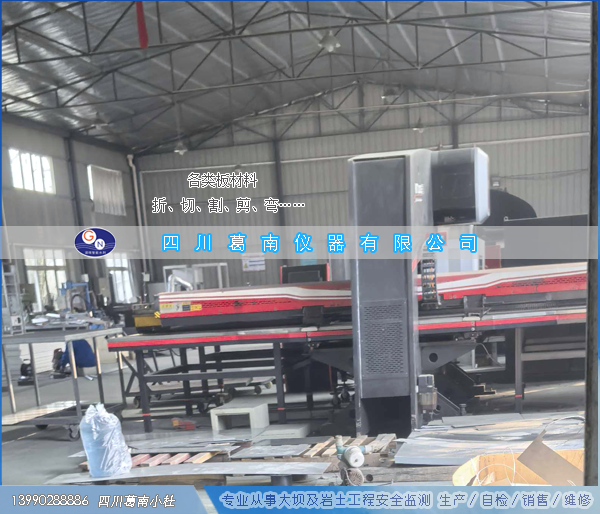

四川葛南仪器有限公司定制加工立杆、太阳能板支架、野外保护箱、自动化控制柜箱体……

四川某重力坝坝顶水平位移监测仪器（引张线测点装置）组装发货--GN2025112802

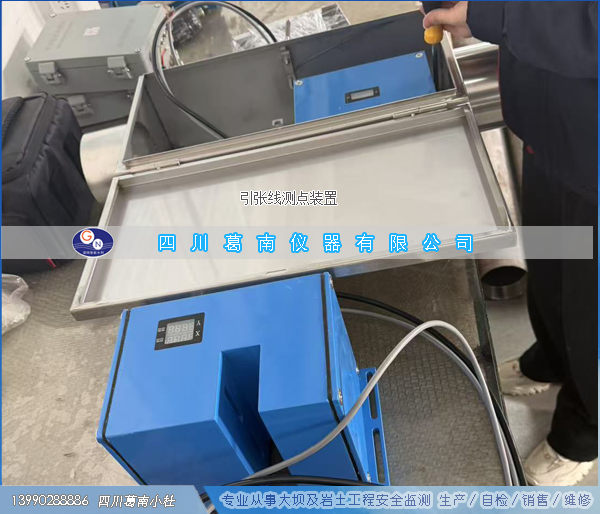

四川某重力坝坝顶水平位移监测仪器，主要组装引张线水平位移监测测点装置，组装的设备有CCD型自动化引张线仪、人工观测尺、人工观测仪（选配）、钢丝浮托船、外保护罩箱等配套组成。通过测量安装仪器的部位与引张线线体之间的相对位移，即为待测部位与引张线线体两端点的水平位移变化。

河南某地灌溉输水管道水锤监测（水听、水压、自动化采集）测仪器安装实例--GN20251128-01

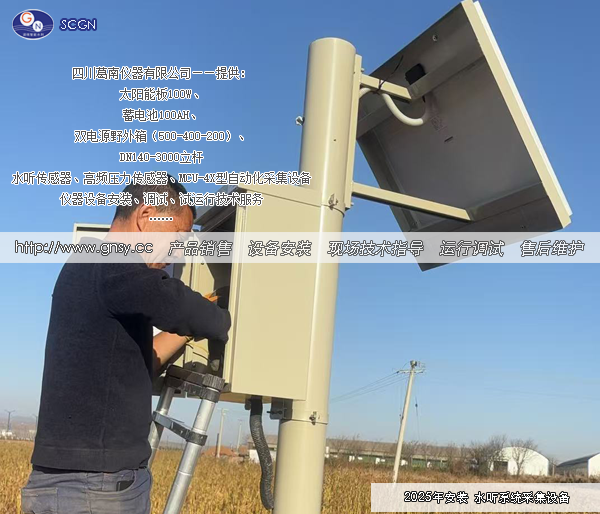

河南某地灌溉输水管道水锤监测（水听、水压、自动化采集）测仪器安装：主要安装管道高频水压力传感器、水听传感器、MCU-4X型自动化采集设备、双电源不锈钢户外保护箱（500-400-200）、太阳能板、蓄电池、立杆、以及管道配套连接专用法兰盘。

振弦式钢板计出口（老挝）某水电站

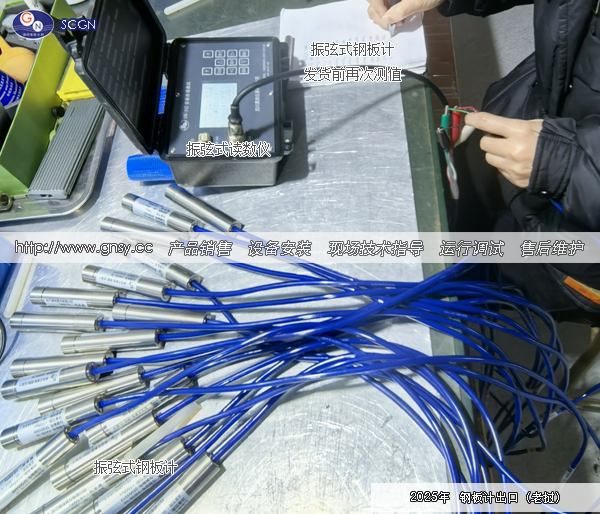

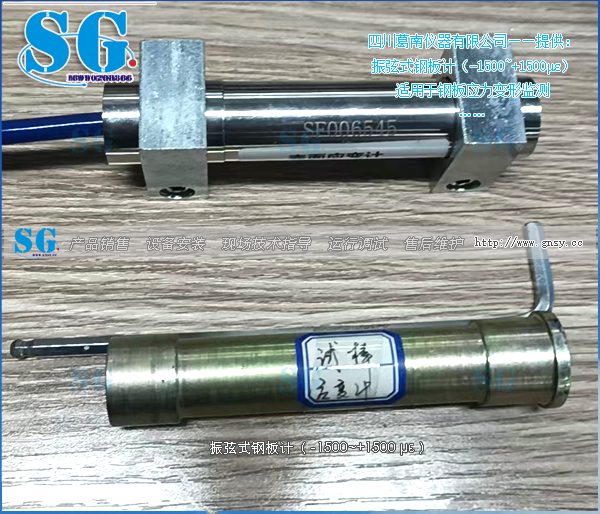

2025年11月18日，我公司为客户快速提供振弦式钢板计出口至老挝某水电站……！在仪器供货过程中，主要对国外项目安全监测设计图纸、对照设计技术指标、提供相应安全监测仪器、出厂再次测试等逐一展开工作。

湖北某地滑动位移监测仪器安装实例--GN20251119-01

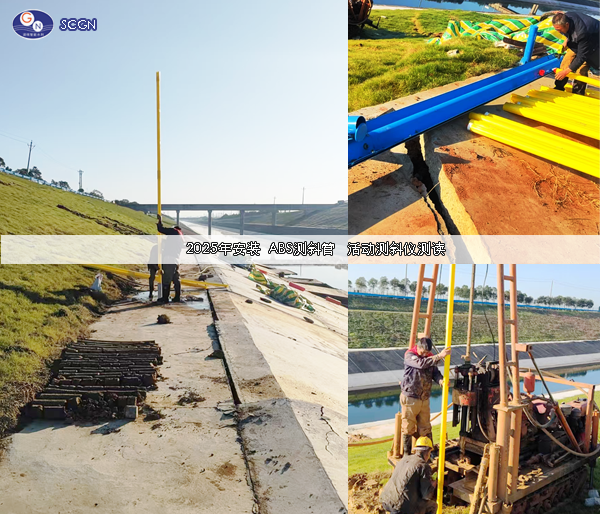

湖北某地滑动位移监测仪器安装实例：按设计要求，对滑动板块区域钻孔安装测斜管，土建施工时，不仅需要钻孔到设计高程，而且取岩芯，描述柱状图。成孔后，测量孔深≥设计深度。逐段连接ABS测斜管，并逐段下放至孔洞中，管壁周边填细砂密实。

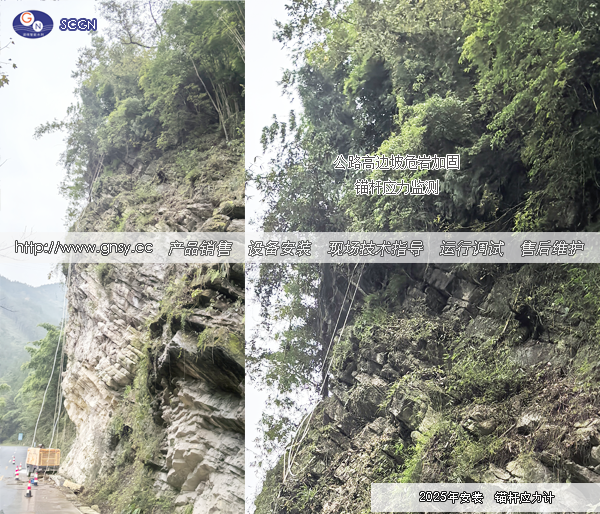

四川某山区公路高边坡危岩加固锚杆应力计安装实例--GN20251118-01

四川某山区公路高边坡危岩加固工程主要安装：SN-1B型固定式测斜仪、SLT型倾斜仪、SWRF型锚杆应力计、SWM型多点位移计、SWA型锚索测力计等传感器、GNSS位移监测等传感器的安装，对危岩、滑坡体、高边坡滑动位移等实时监测。

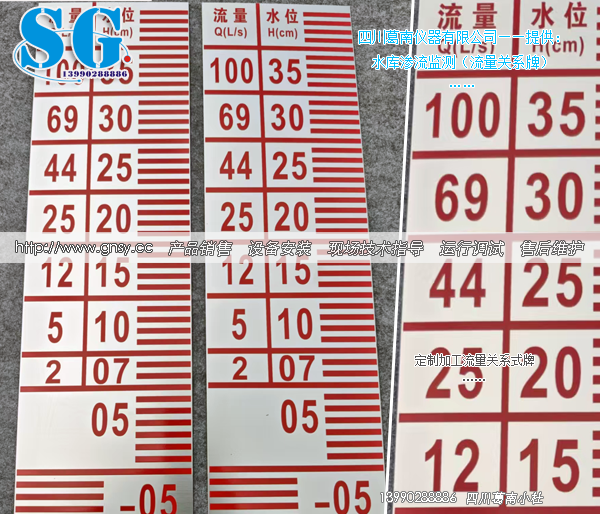

30cm新疆不锈钢坡比水位标尺（定制实例）--GN20251116-01

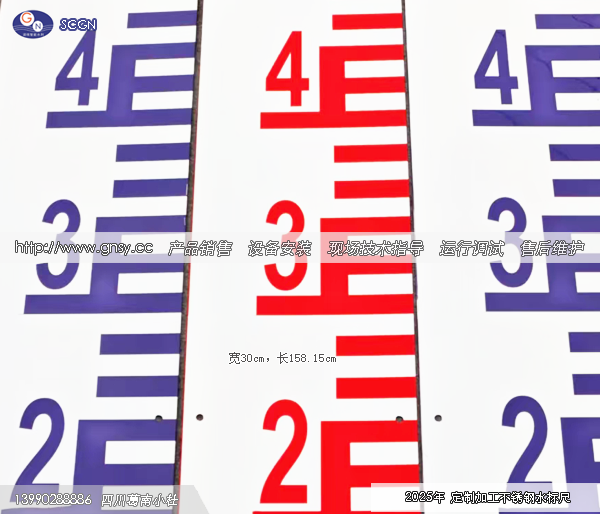

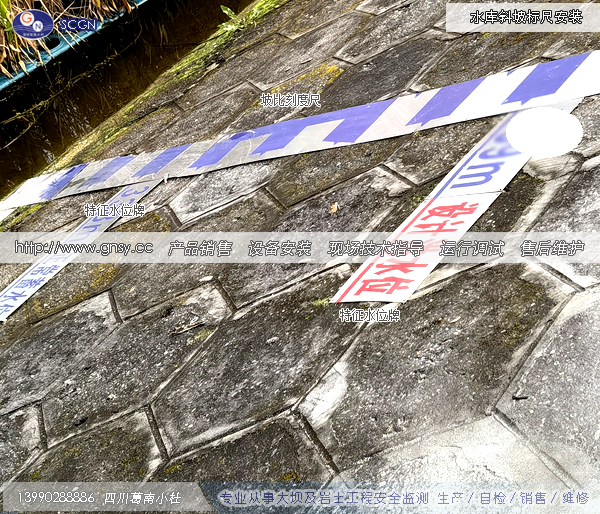

30cm新疆不锈钢坡比水位标尺定单流程：用户提出现场标尺安装位置、坡比、长度、高程、特征水位数据等，我公司按用户要求设计大样图（1：1），待用户确定后，下单开始制作，制作工艺按四川葛南仪器有限公司水位标尺加工工艺标准执行。最后打包发货。

新疆某地水库管理局建设大坝安全监测值守机房实例--GN20251115-01

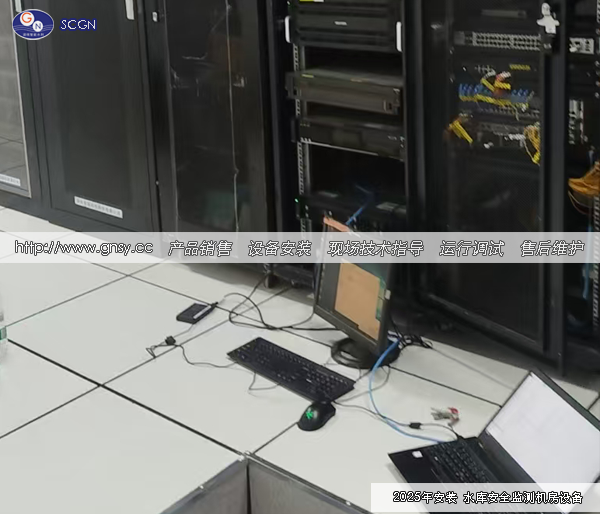

新疆某地水库管理局建设大坝安全监测值守机房实例：主要建设内容（1）大坝安全监测平台软件；（2）水雨情监测平台软件；（3）GNSS位移监测平台；（4）闸门运行状态PLC控制软件；（5）供水工程泵阀自动化控制；（5）库区视频监控软件；（6）防汛调度；（7）下泄预警广播系统等；……。整个机房建设有网络机柜、UPS备用电源柜、服务器、交换机、防火墙、显示器、LEd拼接大屏、操作平台等；机房外已安装设备有：渗压计、扬压力计、库水位计、雨量计、照相机、摄像机、预警广播、一键呼叫入户预警器、闸门PLC自动化控制机柜、入库渠道流量计、出库流量计、放水洞流量计、渗流洞非满管流量计、渗流堰量水堰计……。

四川某水库大坝安全监测机房建设实例--GN20251117-02

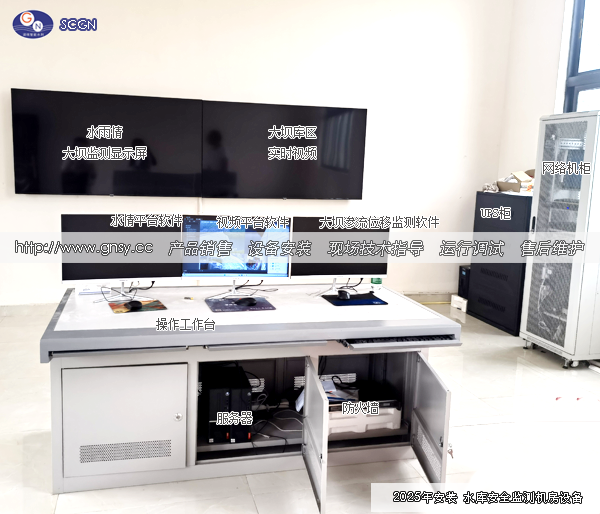

四川某地水库管理房大坝安全监测机房建设：主要建设内容（1）大坝安全监测平台软件；（2）水雨情监测平台软件；（3）闸门运行状态PLC控制软件；（4）库区视频监控软件。整个机房建设有网络机柜、UPS备用电源柜、服务器、交换机、防火墙、显示器、大屏、操作平台等。

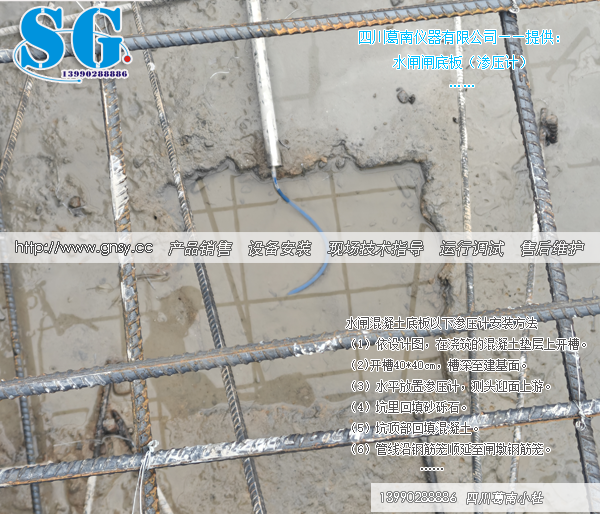

上海某港口水闸工程闸底板渗流/压力/应力监测仪器安装现场实例--GN20251117-01

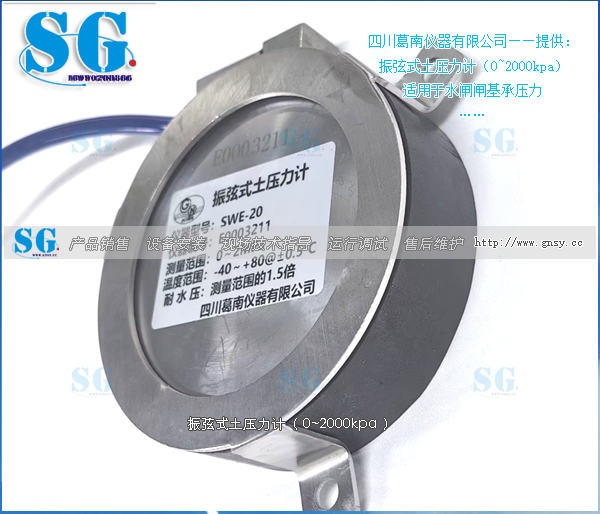

上海某港口水闸工程闸底板渗流/压力/应力监测仪器安装现场：依设计，在水闸闸基部位安装SWE型土压力计、SWP型渗压计、SWR型钢筋计，对闸底板的渗流、闸墩应力、闸墩钢筋应力等进行监测。

新疆某横卧河道倒虹吸管身段渗流监测自动化采集设备安装实例--GN20251114-01

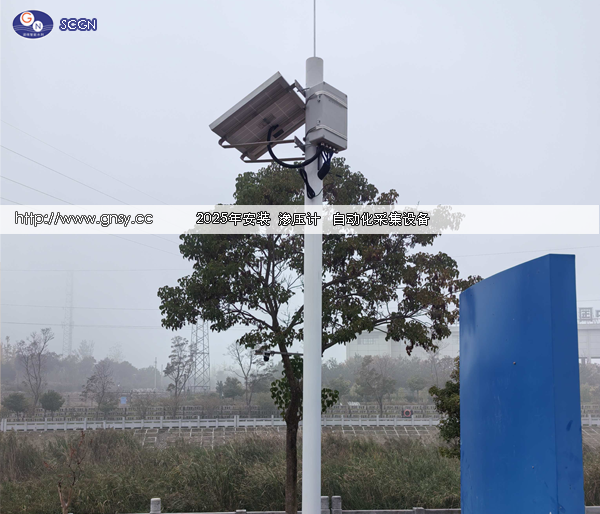

2025年11月，新疆某横卧河道倒虹吸管身段渗流监测，主要安装SWP型渗压计、MCU-8X自动化采集设备，通过太阳能供电系统供电；对河道梯道埋设管段渗流情况实时监测。
安装步骤：
首先用手动读数仪测量渗压计测值。
然后接入自动化采集设备，记录自动化采集设备每个CH通道对应接入的仪器编号。连接太阳能板，测量出太阳能板正负极。
最后开机，远程采集，现地（蓝牙、笔记本电脑连接）采集。

某面板坝坝体内部（水平垂直位移）钢丝水平位移和水管式沉降仪安装实例--GN20251113-01

钢丝水平位移计由锚固板，铟合金钢丝、保护钢管、伸缩接头、测量架、配重机构、读数游标卡尺等组成。当被测结构物发生变形时将会带动锚固板移动，通过固定在锚固板上的钢丝卡头传递给钢丝，钢丝再带动读数游标卡尺上的游标，用目测方式很方便地将位移数据读出。测点的位移量等于实时测量值与初始值之差，再加上观测房内固定标点的相对位移量。观测房内固定标点的位移量由视准线测出。
​水管式沉降仪是利用液体在连通管内的两端处于同一水平面的原理而制成，在观测房内所测得的液面高程即为沉降测头内溢流口液面的高程，液面用目测的方式在玻璃管刻度上直接读出。被测点的沉降量等于实时测量高程读数相对于基准高程读数的变化量，再加上观测房内固定标点的沉降量即为被测点的最终沉降量。观测房内固定标点的沉降量由视准线测出。

重力坝水库坝基渗流、应力应变安全监测仪器安装--GN20251111-01

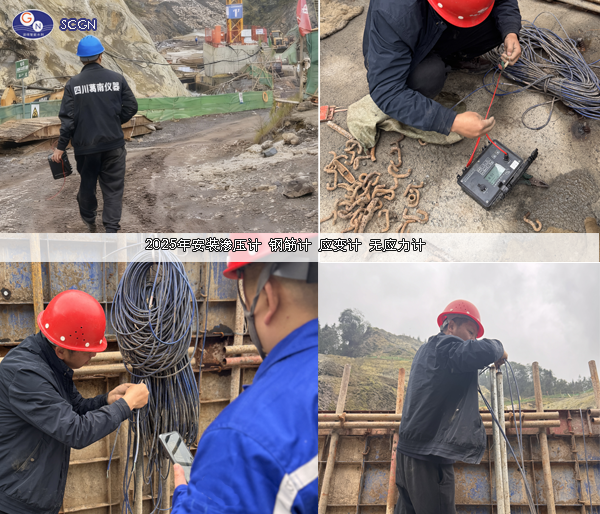

某重力坝水库坝基渗流、应力、应变安全监测仪器安装：在坝基开挖完成，清基验收后，随土建施工进度，依设计图放样并立即挖坑，在基岩与混凝土结合部位安装SWP型弦式渗压计、基岩垫层混凝部位安装应变计、无应力计，钢筋混凝土层安装钢筋计等传感器。

桥梁桩应力应变监测仪器安装过程--GN20251109-01

桥梁桩应力应变监测安装过程。按设计图要求，对某桥梁钢筋混凝土桩进行应力和应变监测，主要在监测部位安装SWR-22型钢筋计、SWS-15型三向应变计组、SWSW-15型无应力计等传感器。

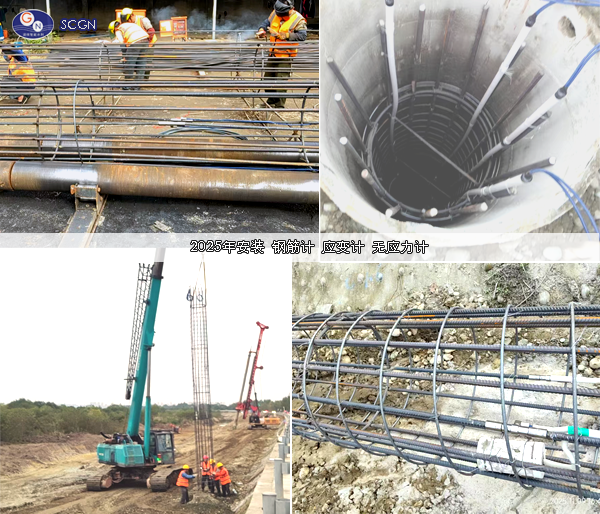

现场安装简述：第一步，产品进场验收（产品现场报验、依设计图要求逐项检验）；第二步，对照设计图产品安装位置，进行产品安装。产品初值测试、焊接钢筋计、固定应变计组、安装无应力计；第三步，仪器管线延伸保护；第四步，仪器安装钢筋笼吊装；第五步，灌装混凝土。第六步，三小时后监测、6小时后监测、12小时后监测、24小时后监测……

水电站下泄流量设备维护实例--GN20251106-01

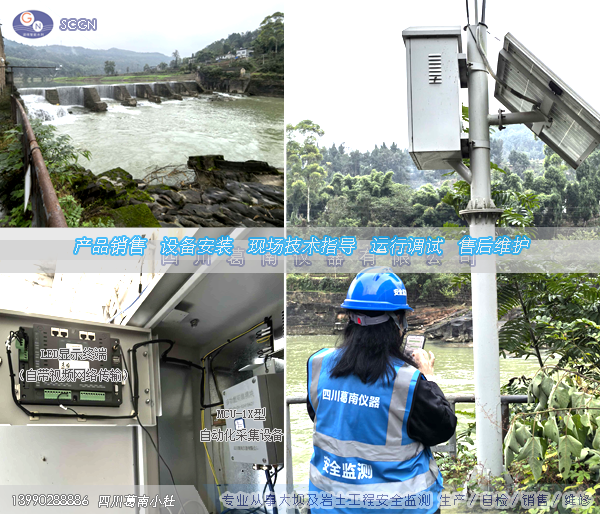

近期，我公司技术团队深入某农村小型水电站下泄流量监测点现场，全面开展现场工作。根据客户的具体需求，我们对现场安装的下泄流量监测设备进行了系统性升级和全面维护。此次升级维护工作的核心内容包括：MCU-1X终端远程传输系统的升级优化、下泄流量监测设备的运行状态检查与维护保养，以及老旧视频监控设备的更换与调试等服务。通过本次工作，有效提升了监测设备的稳定性和数据传输的准确性，确保水电站下泄流量数据及时有效地上传到管理平台。

近期为甘肃某中型滞洪调蓄水库2020年安装渗压计及自动化采集设备的运行故障开展系统维护——实例202504（2020）

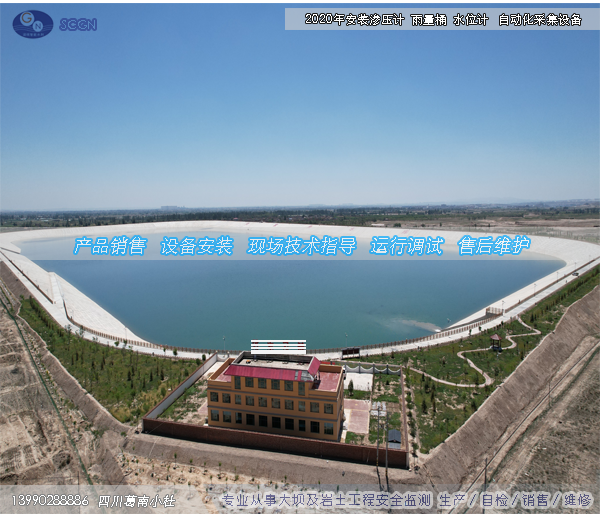

2020年，甘肃某中型滞洪调蓄水库安装渗压计、自动化采集设备、雷达水位计、雨量筒、对中基座、水准标点等监测仪器。经过多年的运行，现场出现供电线路故障、两支渗压计无测值、雨量筒数据异常、水位计未设置基准高程值、本地采集软件与平台采集软件运算值不一致等原因。2025年8月，业主单位运行管理人员联系我们（专业监测仪器制造商——四川葛南仪器有限公司），针对现场所遇问题逐一排查，并及时解决和处理相关故障问题。通过近两天的排查和维护，现所安装仪器皆投入正常使用。

天然气管道应变监测传感器安装方法实例参考

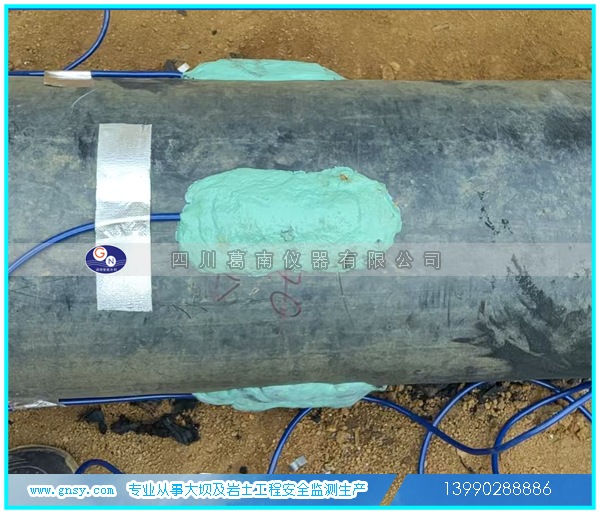

天然气管道应变监测传感器的安装需严格遵循规范，以确保监测数据的准确性和可靠性。安装前应彻底清洁管道表面，去除油污、锈迹等杂质，保证传感器与管道紧密接触。焊接固定时需采用低热输入工艺，避免高温影响管道材料性能，焊接后应进行无损检测。传感器应优先安装在应力集中区域，如弯头、三通或历史损伤部位，使用夹具或支架固定，确保传感器轴线与管道轴线平行或垂直。粘贴式传感器需均匀涂抹粘合剂，充分贴合并待其固化。安装过程中应避免机械冲击或振动，必要时采取临时支撑措施。安装完成后需进行初步调试，检查连接和信号传输，记录初始读数。定期检查传感器固定状态和防护罩，防止环境影响，以保障监测精度和使用寿命。
