水库坝坡安装综合标点（通用强制对中基座和水准标点）实例

🛠️ 前期准备工作

材料与工具核对：提前确认通用强制对中基座、水准标点的规格型号与设计图纸一致，准备水准仪、全站仪、冲击钻、混凝土搅拌机、卷尺、水平仪、防锈漆等工具，同时配备水泥、砂石、钢筋等辅料。

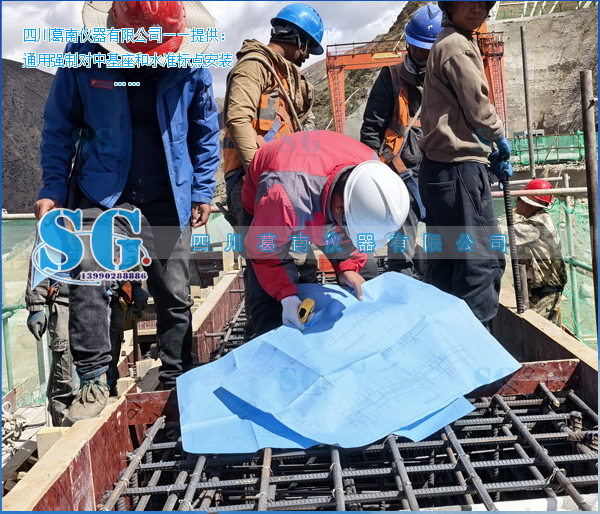

点位确认：根据设计图纸，在坝坡上精准标记标点位置，确保点位避开坝坡结构薄弱区、水流冲刷区，且满足监测通视要求。

📍 通用强制对中基座安装流程

基坑开挖：在标记位置开挖尺寸为40cm×40cm×50cm的基坑，若坝坡为土石结构，需适当扩大基坑尺寸并铺设10cm厚的碎石垫层，增强基础稳定性。

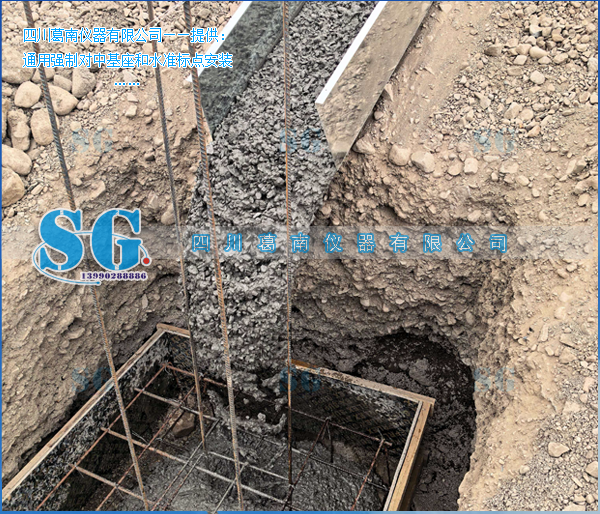

钢筋骨架搭建：用Φ12mm钢筋制作成笼状骨架，高度略低于基坑深度，将骨架置于基坑中心，确保骨架垂直且与后续浇筑的混凝土紧密结合。

基座定位固定：将强制对中基座放置在钢筋骨架上方，通过水平仪调整基座至水平状态，误差控制在±1mm以内，随后用钢筋将基座与骨架焊接固定。

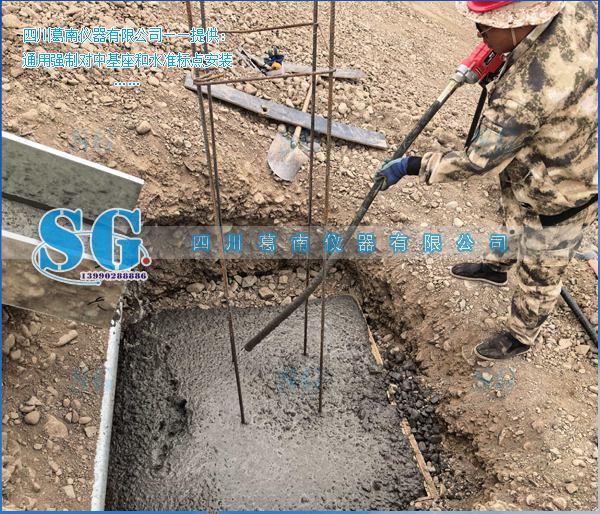

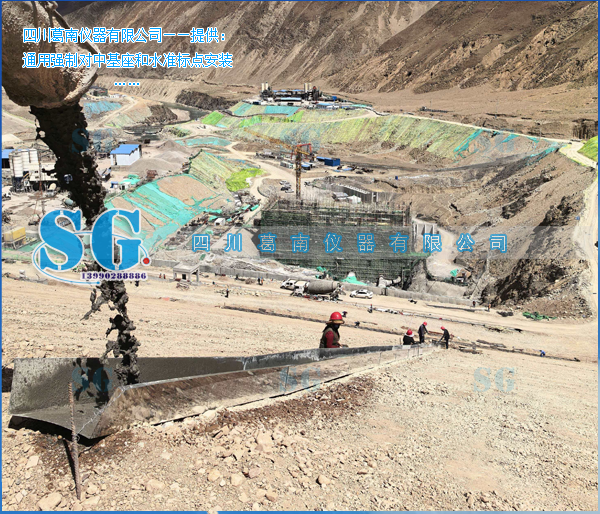

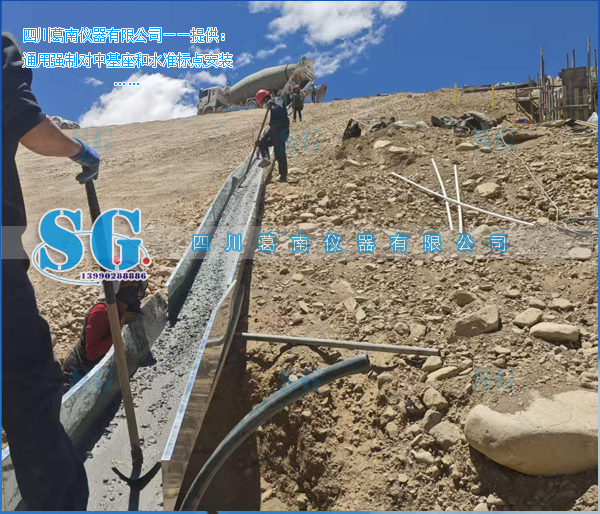

混凝土浇筑：采用C25以上强度等级的混凝土浇筑基坑，浇筑过程中不断振捣，避免出现空洞、裂缝，浇筑高度略高于坝坡表面2-3cm，预留后期找平空间。

养护与找平：混凝土浇筑完成后覆盖土工布养护7天以上，待强度达标后，用水泥砂浆将基座周围找平至与坝坡表面齐平，最后在基座表面涂刷防锈漆。

📏 水准标点安装流程

点位钻孔：在设计位置用冲击钻钻孔，钻孔深度根据坝坡材质确定，土石坝坡钻孔深度不小于80cm，混凝土坝坡不小于50cm，孔径比水准标点锚杆直径大10-15mm。

锚杆安装：将水准标点锚杆插入钻孔，确保锚杆垂直于坝坡表面，然后向孔内注入环氧树脂砂浆，填充密实，待砂浆凝固后再次检查锚杆垂直度。

标点安装：将水准标点部件拧在锚杆顶端，用水平仪调整标点至水平状态，拧紧固定螺母，确保标点牢固无松动。

防护处理：在标点周围涂抹防水密封胶，防止雨水渗入，同时在标点上方安装不锈钢保护罩，避免外力碰撞损坏。

✅ 安装后检验

精度检测：用水准仪、全站仪分别检测水准标点的高程误差和强制对中基座的对中误差，确保误差在设计允许范围内。

稳定性检查：手动晃动基座和标点，检查是否存在松动、位移情况，同时观察混凝土浇筑部位是否有裂缝、脱落现象。

标识记录：在标点附近设置清晰的标识牌，标注标点编号、安装日期、设计参数等信息，并将安装过程记录归档，填写考证表。
