传感器水工电缆延伸线热缩管焊接方法参考

水工屏蔽电缆线热缩管连接使用方法

我公司各类振弦式传感器除（预定一周左右定制加工期整根线）外，传感器出厂时仪器出线仅为1米延伸线。

下面我将水工屏蔽电缆线接长（延长）时使用专用热缩管式密封接头操作方法演示如下：

首先准备延伸线连接材料及焊接工具，主要准备焊接水工线的电烙铁、焊锡丝、助焊剂（松香），剥线工具（剥线钳、剥线刀、剪刀），胶布（防水胶布、高压防水胶布），热工具（内芯线热缩管、外套热缩管、热风枪），水工电缆延伸线、电缆线标签；

取出需要延伸的传感器，采用读数仪器与传感器芯线按颜色依次连接，测量后传感器正常即可进行传感器水工电缆线延伸。

采用剥线钳将需要对接的电缆线缆头不齐平头子剪整齐，然后用剥线刀剥去电缆线外皮，长度约7~10厘米。

接线具体操作方法

先将电缆外护套剥去约为 10 厘米，芯线按色剪成阶梯状并剥去护套约 1.5 厘米。芯线管剪成 2～3 厘米，密封胶剪成宽为 6～7 毫米、长为电缆周长＋5 毫米的条状，待用。

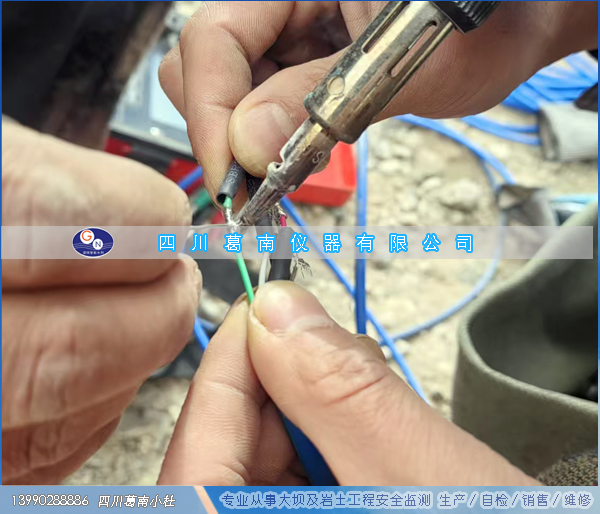

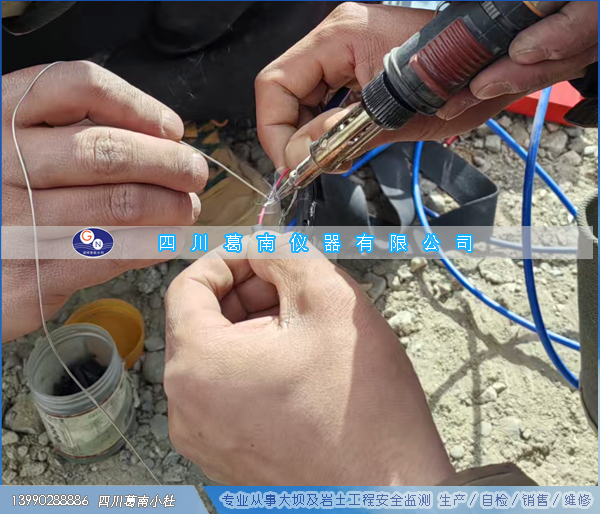

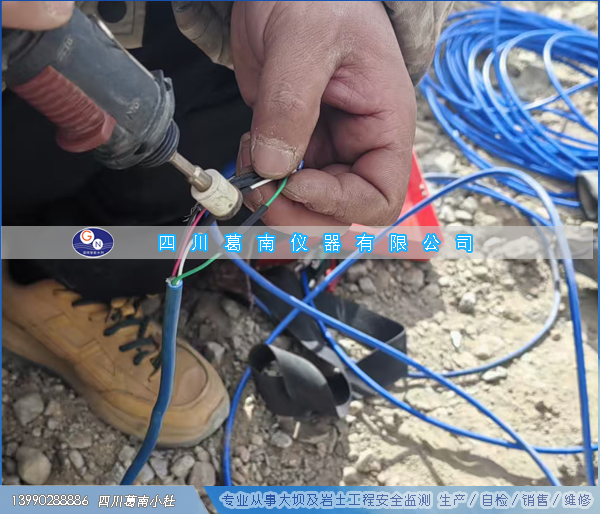

依次将外层管(长)、内层管(短)套在电缆上，芯线管套在芯线上。按颜色用锡焊对接芯线，芯线管移至冷却的芯线导体处，均匀加热，使其可靠地均匀收缩。

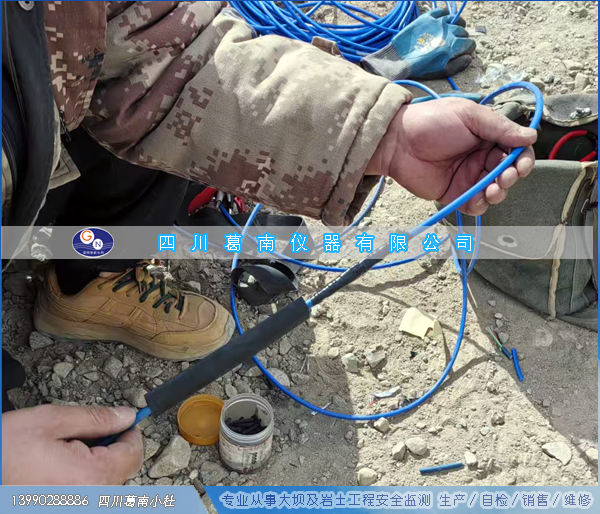

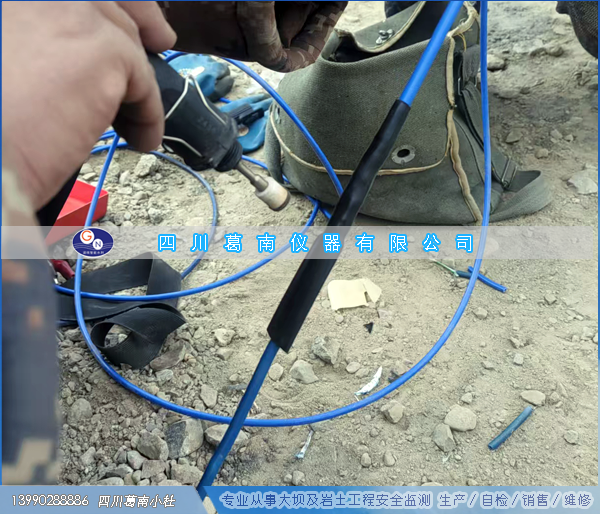

将电缆准备敷胶处擦拭干净，密封胶条端部稍加热后绕在电缆上并粘住，移动内层管(短)到位，从中间往两边均匀加热，直至其全部收缩并且表面光亮平整。同样将外层管(长) 加热、收缩完成。

注意事项：

电缆密封处及热缩管均应保持干净，建议从中间往两头绕形加工。

加热必须均匀，不得起泡。

保管和存放在 10～40℃的干燥环境内。

不得与气油、机油等混合使用。
