放水隧洞安全监测仪器布置及隧洞施工测量要求（参考）

1  放水隧洞自动化监测内容主要有以下几种传感器设备，每种监测设备的功能如下：

渗压计：用于长期埋设在水工结构物或其他混凝土结构物及土体内，测量结构物或土体内部的渗透（孔隙）水压力。

锚杆应力计：用于隧洞衬砌，测量锚杆的锚固力和拉拔力。

两向应力计：测量地应力。

无应力计：无应力计用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内部混凝土自身体积变化的应变量。

多点位移计：用于埋设在隧洞结构物内，测量结构物深层多部位、沉降、应变、滑移等。

钢筋计：钢筋计用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内部的钢筋应力。

2 作业控制要点

  2.1量测设计

   2.1.1人员培训，测量仪器准备。

   2.1.2根据隧道地质情况、施工方法、断面情况制定监控量测实施方案

   2.2测点埋设

   2.2.1测点在开挖面施工后及时安设(收敛计、收敛计测点、位移计、倾斜仪等)，并尽快取得初读数，测点布置牢固可靠、易于识别，并注意保护。

   2.2.2拱顶下沉和地表下沉量测基点应与洞内或洞外水准基点联测，每15~20d应校核一次。

   2.3数据采集每次量测都要认真做好原始数据记录，并记录开挖里程、支护施工情况以及环境温度等，保持原始记录的准确性。

   2.4数据分析监测结果分析采用散点图（时态曲线）和回归分析法，依据时态曲线的形态对围岩稳定性、支护结构的工作状态做安全评价，并提出实施意见指导施工。

   2.5施工建议为施工中调整围岩级别、修改支护系统和设计变更提供依据。

   2.6监测总结预测变形发展趋向，评估围岩和隧道结构的安全状况，并将结果反馈给设计、监理，从而实现动态设计、信息化施工。

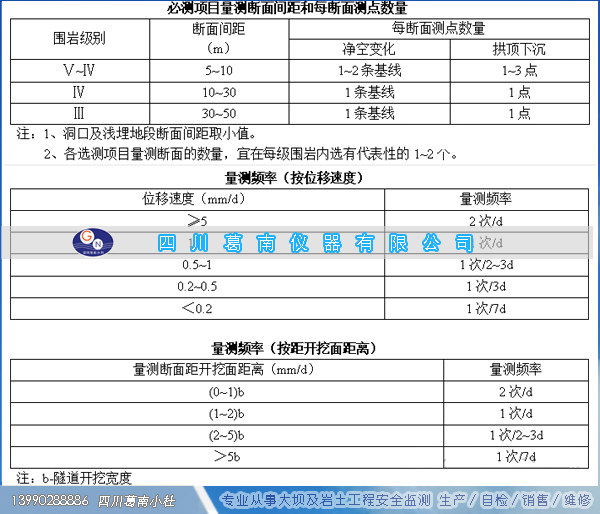

3 量测断面间距和每断面测点数量、量测频率
