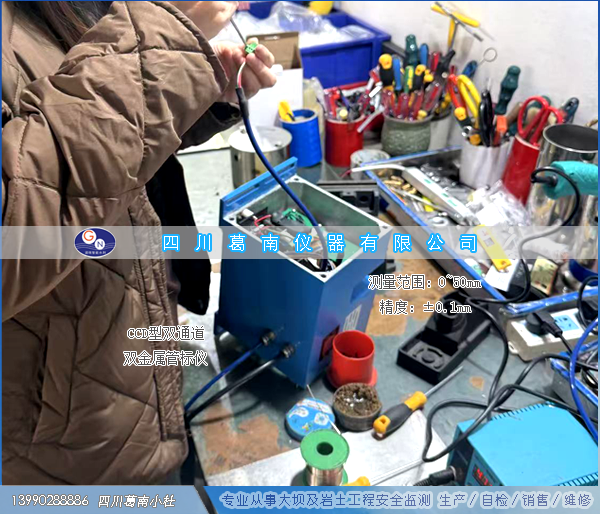

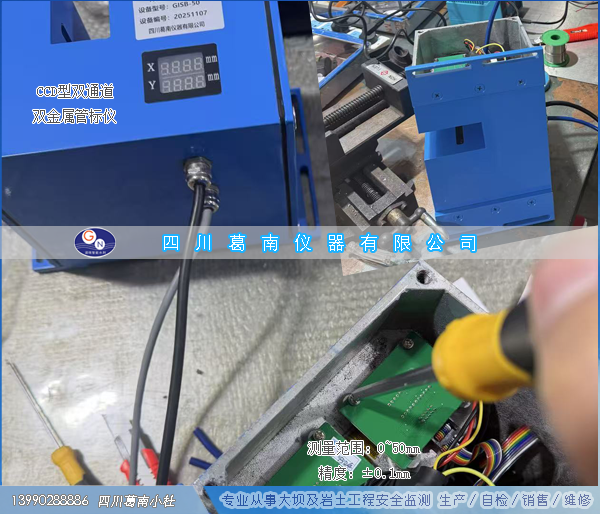

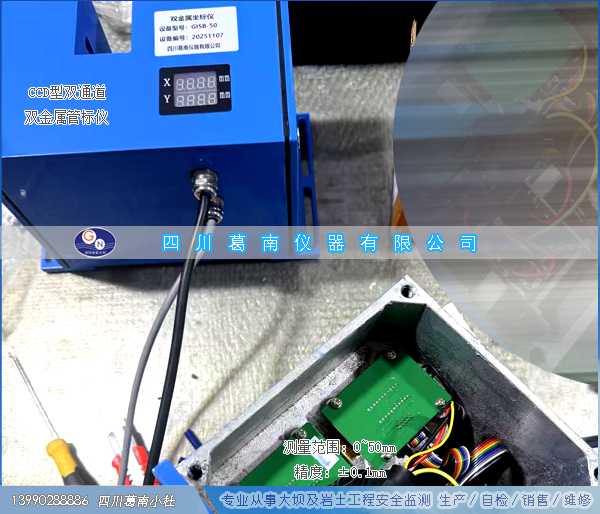

CCD型双金属管标仪（产品技术参数）

    双金属管标测量就是利用双金属管（一般采用钢管和铝管）线膨胀系数的差异，在确定埋深以后，通过RW型电容式位移计测定两种双金属管顶部相对于地表面的位移值，进而计算出双金属管锚固点至孔口地面之间基岩的竖直位移的变化量。

    双金属管标的安装一般采用两种同管径的双金属管并列或两种不同管径的双金属大管套小管的方式进行，实际实施中，一般采用 6m 左右的金属管。

    管接头处进行公母螺纹配套加工，以便现场组装。安装时应保证管接头连接紧固。

    双金属管外侧应设钢保护管。为固定双金属管在钢保护管内的位置，每隔 2m 设置一个厚 25mm 的橡胶环，钢心管和铝心管从其中穿过，橡胶环的大小应保证心管不晃动。

    钢管和铝管安装前应采样测定温度线膨胀系数，其测量误差要求小于±2×10-7℃。

产品主要技术指标：

    量   程：50mm

    精   度：±0.1mm

    分 辨 率：0.01mm

    显   示：4位LED

    漂   移：无

    数据存储：1800组

    测量间隔：1分钟~99天

    输出接口：RS485

    通讯规约：符合《大坝安全自动化系统通讯规约》DL/T324-2010

    环境温度：-15℃~50℃

    环境湿度：100%RH

    供电电源：AC220±10%，50/60Hz

    整机功耗：＜24W

工作原理及结构：

    CCD式双金属管标仪一般用于坝基、岩体垂直位移的绝对量测量，或作为静力水准系统和引张线系统的竖直位移水准工作基点。

    CCD式双金属管标仪主要由光路系统、光电耦合及测量部件以及密封壳体三部份组成。
