梯形量水堰板（2025）

来源:四川葛南仪器有限公司 | 作者:SCGN | 发布时间 :2025-11-02 | 126 次浏览: | 分享到:

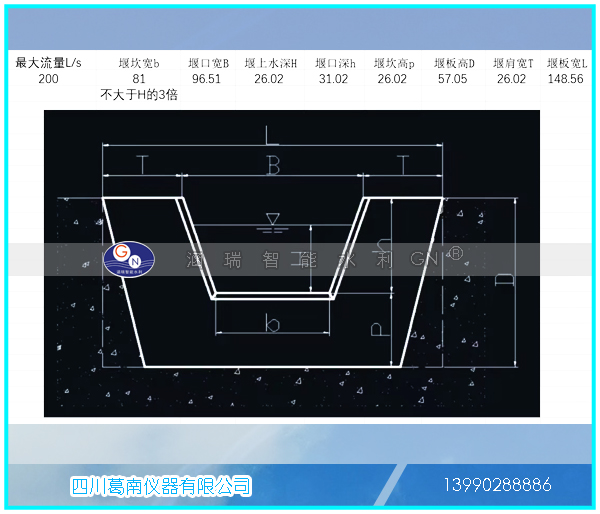

梯形量水堰为一上宽下窄的梯形缺口，分一般梯形堰及辛普莱堰。最常用者为辛 普莱梯形堰，为辛普莱所设计，堰口 侧边为4:l(竖:横)的斜边。梯形堰过水能力较三角 形堰大，但堰前易引起泥沙淤积，流量小时，精度较 差，故要求最小堰上水头大于5厘米，堰顶长度不宜 小于最大堰上水头的1/3。梯形堰适用于比降较大、含 沙量较小的渠道。梯形堰口应严格保持水平，底宽b不宜大于三倍堰上水头，最大过水深一般不超过0.3m。

梯形量水堰为一上宽下窄的梯形缺口，分一般梯形堰及辛普莱堰。最常用者为辛 普莱梯形堰，为辛普莱所设计，堰口 侧边为4:l(竖:横)的斜边。梯形堰过水能力较三角 形堰大，但堰前易引起泥沙淤积，流量小时，精度较 差，故要求最小堰上水头大于5厘米，堰顶长度不宜 小于最大堰上水头的1/3。梯形堰适用于比降较大、含 沙量较小的渠道。梯形堰口应严格保持水平，底宽b不宜大于三倍堰上水头，最大过水深一般不超过0.3m。

材质

    8～12mm厚的不锈钢板或铁板制作。

   注意事项

矩形口处的尺寸要准确、缘台平直、光滑。板面光滑、平整、无扭曲。

矩形堰的中心线要与渠道的中心线重合。

堰板嵌入渠道墙的部分，尺寸请用户根据现场情况而定。

产品名称

尺寸

材料

厚度

测量范围

斜口

缺口

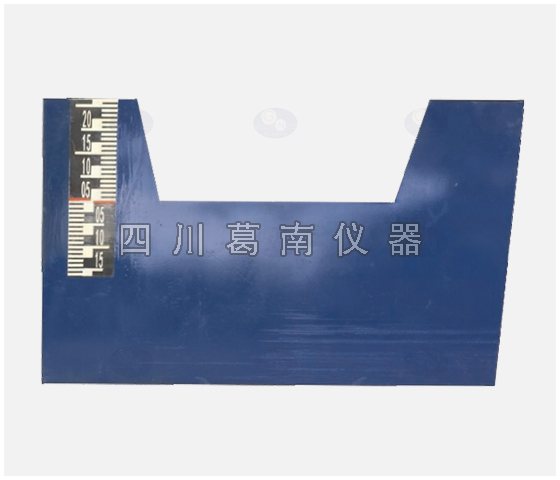

梯形量水堰板

按用户要求定制

304不锈钢板

5~12mm

＞100L/s

45°（1mm或2mm）

按标准测算

矩形量水堰板

按用户要求定制

304不锈钢板

5~12mm

＞100L/s

45°（1mm或2mm）

90°

制作工艺

确定用户需求尺寸并测算渗流量；通过专用设备对304不锈钢板下料；

激光切割；数控机床斜口；精细打磨；刻度尺腐刻
