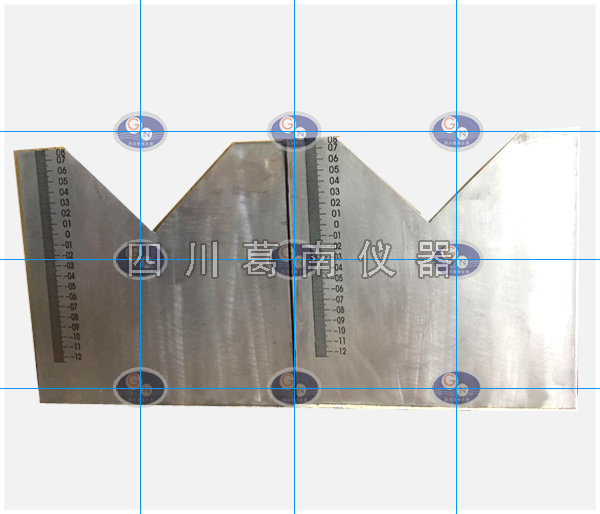

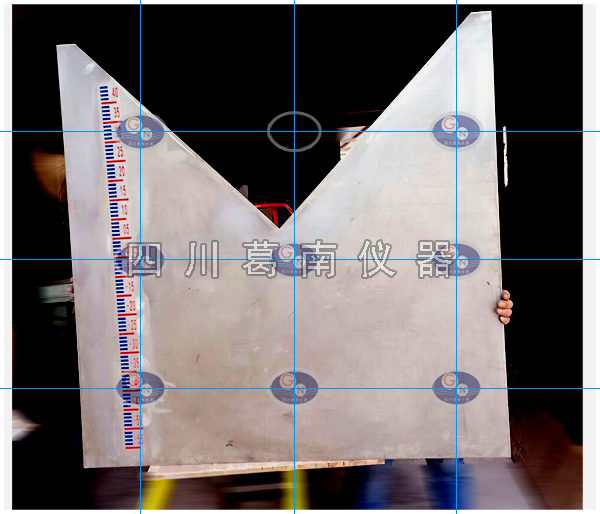

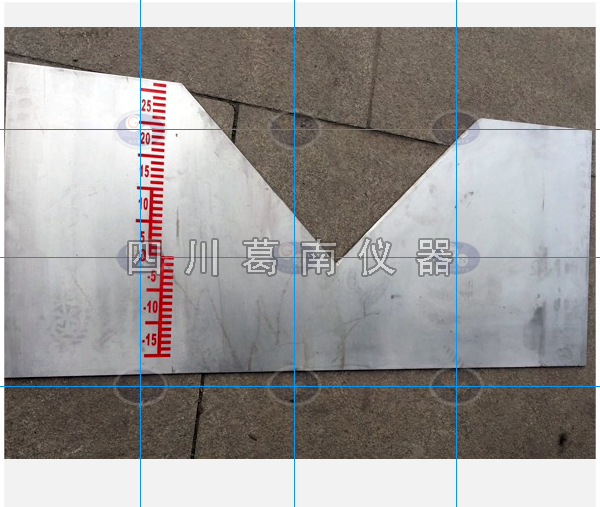

三角堰板（2025）

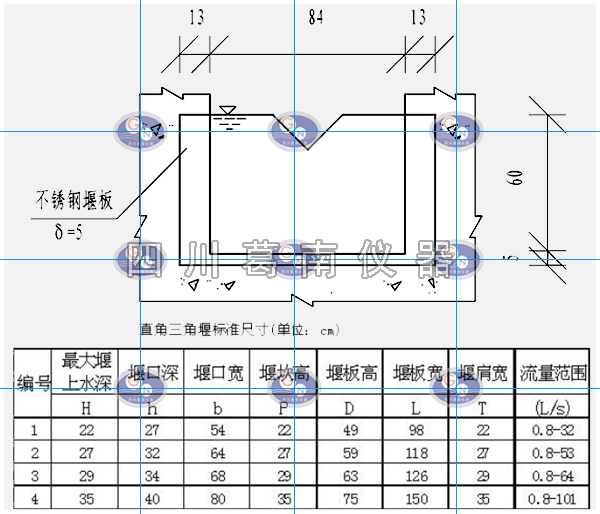

直角量水堰板又叫三角堰板，堰板过水断面为三角形的量水堰称为三角堰，三角堰的缺口为一个等腰三角形，底角采用直角。

产品名称	尺寸	材料	厚度	测量范围	斜口	缺口
三角量水堰板	直角高小于350mm； 按用户要求定制	304不锈钢板	5~12mm	＜70L/s	45°（1mm或2mm）	90°
直角量水堰板	按用户要求定制	304不锈钢板	5~12mm	＜100L/s	45°（1mm或2mm）	90°

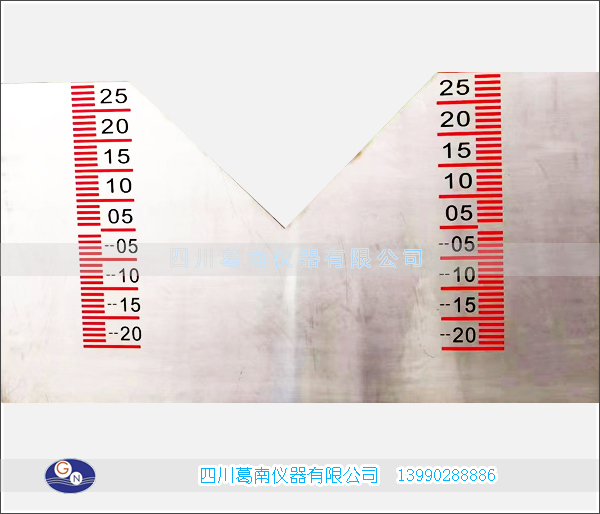

制作工艺	确定用户需求尺寸并测算渗流量；通过专用设备对304不锈钢板下料； 激光切割；数控机床斜口；精细打磨；刻度尺腐刻

三角堰适用于渗流量小于100L/S的情况，堰上水深一般不超过0.35m，最小不小于0.05m。

量水堰修建及量水堰计安装

量水堰量水
    一般规定
    量水堰应设置于顺直渠段，上游行近渠段壅水高度不应影响进水口的正常引水，渠床稳定坚固、水流平稳、无冲刷和淤积现象，且不受下游建筑物回水影响，长度应大于渠宽的5倍~15倍；行近渠内水流佛汝德数Fr不应大于0.5。
    量水堰产生的水位壅高应保证渠段上游安全及正常运行。
    测流断面处应设置固定水尺观测水位,可使用流速仪法建立水位流量关系曲线或关系式,并定期进行校核与修正。

    薄壁堰
    一般规定
    薄壁堰堰板厚度δ与堰上水头H之比(δ/H)应小于0.67，适用于量测低含沙量水流、且具有富余水头的渠道测流。

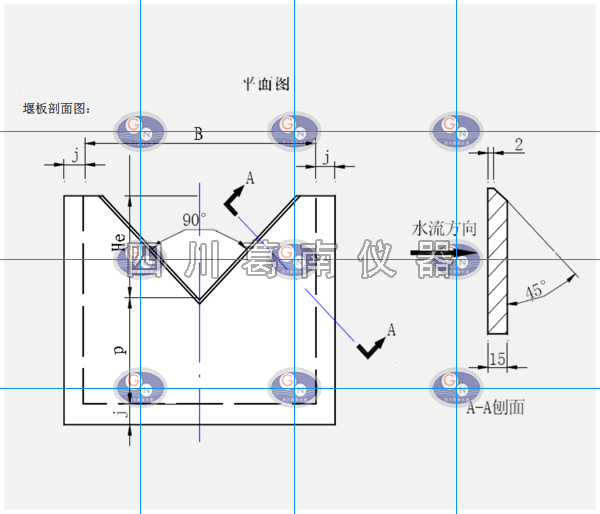

    薄壁堰堰板应与侧墙和水流方向垂直。堰口应制成锐缘,锐缘水平厚度为0.001 m~0.002 m,当厚度大于0.001 m~0.002 m时,缺口下缘要加工成斜面,堰顶下游斜面和堰顶的夹角不宜小于45度。小型薄壁量水堰堰板可用钢板制成,大型薄壁量水堰可由钢筋混凝土制成堰板,安装在混凝土的基座上,堰口应由钢板制成。

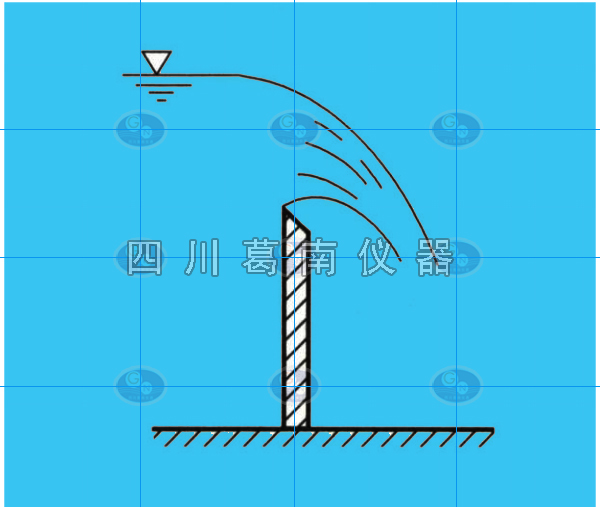

    水流通过薄壁堰板形成的水舌应完全挑离堰顶射出。水舌上下表面应与大气接触、通气良好。为保证水舌稳定,应在矩形薄壁堰下游侧壁上设通气管。下游最高水位应低于堰顶0.1 m。
    堰上水头应大于0.03 m。

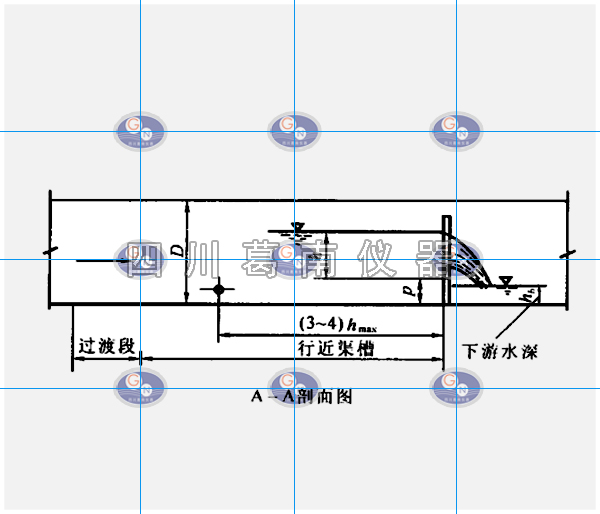

    水头测量断面应设置在距堰口上游3倍~6倍堰顶最大水头处。薄壁量水堰水尺零点高程与堰顶高程应相同,水尺零点高程用水准仪确定。当堰顶宽(b)与行近渠宽(B)之比 b/B≥0.5时,行近渠槽的长度至少应为槽宽的10倍;当b/B<0.5时,可适当缩短。行近渠槽应断面整齐,顺直、坚固。
    水头可用水尺测量,水尺分辨力应不低于0.005 m。
    薄壁堰的主要类型
    三角形薄壁堰

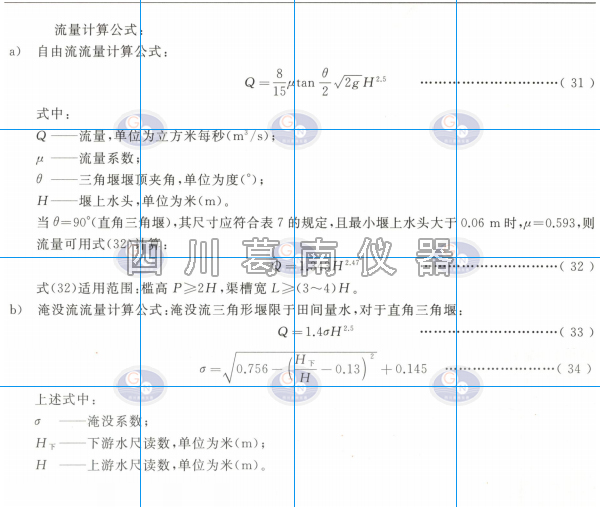

    三角形薄壁堰过水断面为三角形缺口,角顶向下。常用的薄壁三角堰堰顶夹角为45°,90°，

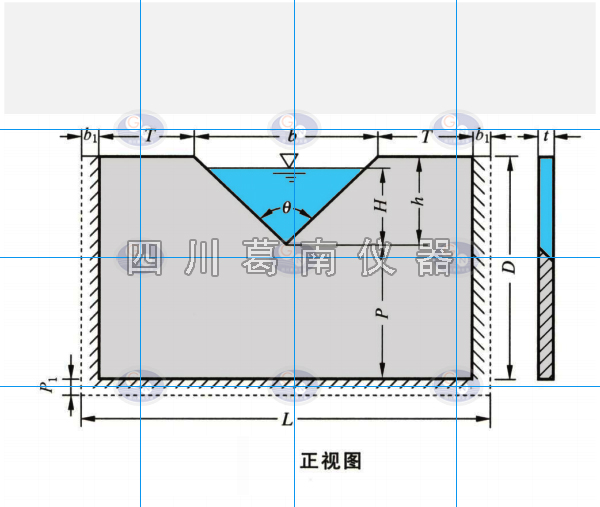

    适用于小流量。堰口与两侧渠坡的距离T及角顶与渠底的高度Р ,不应小于最大堰上水头H.... 。
