柔性沉降位移计——产品使用说明书（2026）

SG-RXD 型阵列式沉降位移计适用于长期测量水库大坝、堤防、隧道收敛、建筑地基、矿井、基坑开挖、岩土边坡等水平（X/Y/Z）或垂直（分层）位移变形情况。
阵列式沉降位移计的传感器采用加速度计芯片，由其加装配套附件而组成，总长度和每节长度均可任意定制。

振弦式多点位移计安装规范及基准值（参考）

振弦式多点位移计基准值确定应符合：振弦式位移计采用振弦式读数仪测读，3次读数极差不应大于2kHz2/0.5℃或0.5H/0.5℃。多点位移计：位移计埋设灌浆终凝后24小时以上，测值可作为基准值，并应取三次连续读数差小于1%F.S时平均值作为基准值。

MCU数据采集工具软件安装环境参考（2026版）

MCU数据采集工具软件安装环境要求（单机版/网络版）
1)支持的操作系统为（32/64位）：WindowsXP/WindowsServer/Vista/7/8/10。
2)具有Intel或兼容的PentiumIII500MHz或速度更快的处理器（建议使用1GHz或速度更快的处理器）的计算机。
3)最低1GRAM（建议使用2G或更大的RAM）。
4)系统盘1G可用硬盘空间安装盘300MB可用硬盘空间。
5)屏幕分辨率：不低于800×600。

面板坝三向测缝计安装示意图

土石坝、面板坝等水利工程采用由 3 支传感器组装成的三向测缝计组，测量大坝面板周边缝的变化。三向测缝计可以测得被测结构物 X、Y、Z 三个方向的相对位移变化量。
安装前应检查各向测缝计工作是否正常，安装附件是否齐全、完好，检查完成后，把位移计、万向节、角铁架等附件按正确位置和方向组装在一起。

MCU采集工具软件推荐数据库管理软件建议（2026）

MCU采集工具软件推荐数据库管理软件：通常情况下，数据采集工具软件安装后可直接使用随机数据库（见产品使用说明）；可单独安装MYSQL或SQL相关版本类型数据库；可利用安装监测软件电脑上已安装数据库（提供已安装数据库用户名和密码）；可单独使用国产系统支持数据库。

MCU数据采集工具软件功能说明（2026版）

MCU数据采集工具软件功能说明：四川葛南MCU数据采集工具软件(系统)适用于四川葛南仪器有限公司生产的MCU-X系列自动化采集设备模块、MCU-M型分步式自动测量单元数据采集模块，采集工具软件具备集数据采集、数据管理、绘制过程线、生成报表、简单分析、报警、B/S管理浏览功能等于一体的多功能监测系统工具软件。

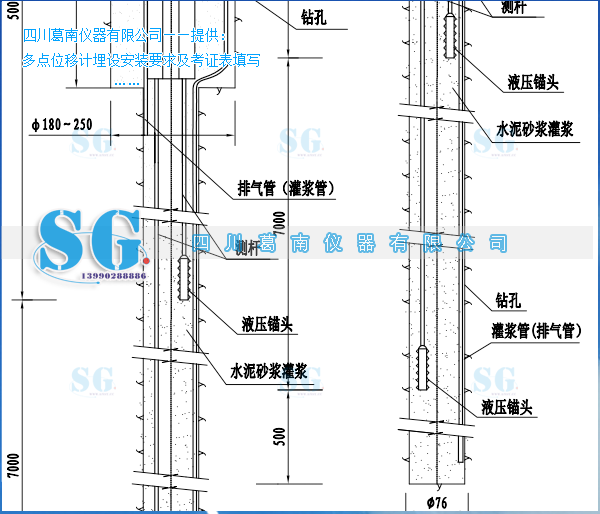

多点位移计埋设及安装考证表填写样表

1)依次组装锚栓、连接杆、可调节连杆和传感器，并套上保护管。在保护管上从锚栓尾部至可调节杆的长度内每2m作一个标记。仪器组装时应根据正装或反装的不同组装方法和测量方式测记变位计起始长度。
2)将排气管放至孔底就位。
3)根据钻孔柱状图，将组装好的构件(含一孔多只变位计)整体放人孔内，并确认已按设计要求就位。
4)在外护筒旁将注浆管插入钻孔中，再将多点变位计和注浆管固定好，用速干膨胀水泥将外护筒四周和孔口封闭。
5)采用粒径小于1mm的清洁中粗砂与500号水泥，按水灰比0.5:1.0配制砂浆，向孔内注浆，排气管内会不断有空气排出，直至排气管中开始回浆，停止注浆。拆除注浆设备，堵住注浆管和排气管。
6)埋设完成后，测记传感器读数。

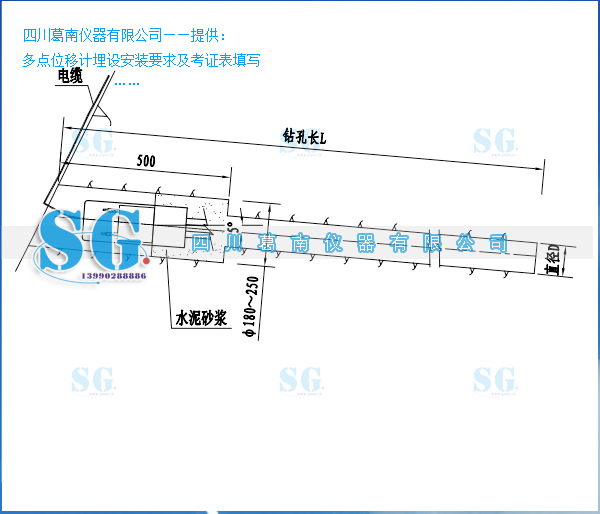

多点位移计安装应满足SL531技术规范要求

多点位移计安装应按设计完成钻孔工作，对钻孔的要求为：钻孔直径依多点变位计的配置数量决定；配置4只变位计时，造孔直径宜为75~130mm；钻孔的深度应比设计深度深20~1250px；距孔口1250px范围应根据多点变位计护筒外径扩孔；钻孔时宜取岩芯，并进行岩性描述，提交钻孔柱状图；埋设仪器前，应将钻孔冲洗干净。
