振弦式面板缝位移计
SWD型振弦式面板缝位移计适用于长期测量混凝土面板坝（趾板与面板缝、面板与面板缝、趾板与周边缝、面板张性缝、趾板横缝）伸缩缝的开合度(位移)，并可同步测量埋设点的温度，传感器具有参数识别功能。
-
￥0.00￥0.00
-
SWD型振弦式面板缝位移计适用于长期测量混凝土面板坝（趾板与面板缝、面板与面板缝、趾板与周边缝、面板张性缝、趾板横缝）伸缩缝的开合度(位移)，并可同步测量埋设点的温度，传感器具有参数识别功能。
搜索关键词：
位移计、面板缝位移计、振弦式面板缝位移计、SWD型振弦式面板缝位移计、缝位移计
产品用途：
SWD型振弦式面板缝位移计适用于长期测量混凝土面板坝（趾板与面板缝、面板与面板缝、趾板与周边缝、面板张性缝、趾板横缝）伸缩缝的开合度(位移)，并可同步测量埋设点的温度，传感器具有参数识别功能。
SWD型振弦式面板缝位移计直接安装在混凝土面板上（趾板与面板缝、面板与面板缝、趾板与周边缝、面板张性缝、趾板横缝），通过L型固定支架，直接安装在面板缝止水橡胶两端采用膨胀镙丝固定。
传感器配套延伸连接杆（0.15，0.3m，0.5m，0.6m，1m……）、万向节、内六角镙栓、膨胀镙丝、护筒等组成，耐水压1mpa以上。
仪器结构：
SWD型振弦式面板缝位移计由位移计、固定支架、配套延伸连接杆、万向节、内六角镙栓、膨胀镙丝、护筒等组成。
工作原理：
当被测趾板与面板之间发生位移（开合）时将会引起位移计的滑动测杆位移，其位移传递给弹簧和滑块，弹簧拉动振弦转变成振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物的位移量，同步测量埋设点的温度值。
产品耐水压1mpa以上，适用于长期埋设于趾板与面板缝、面板与面板缝、趾板与周边缝、面板张性缝、趾板横缝等涉水部位监测表面缝变化。
产品规格及技术参数：
| SWD型振弦式面板缝位移计的计算公式： | |
a) 当外界温度恒定位移计仅受到轴向位移时，其位移量L与输出的频率模数△F具有如下线性关系： L = k×△F △F = F - F0 式中：L—位移计的测量值，单位为mm； k—位移计的测量灵敏度，单位为mm/F； △F—位移计实时测量值相对于基准值的变化量，单位为F； F—位移计的实时测量值，单位为F； F0—位移计的基准值，单位为F。 b) 当位移计不感受位移(仪器两端标距不变)，而温度增加△T时，位移计有输出量△F´，这个输出量仅仅是由温度变化而造成的，因此在计算时应给以扣除。实验可知△F´与△T具有如下线性关系： L´= k×△F´+ b×△T = 0 K×△F´= -b×△T △T = T - T0 式中：b—位移计的温度修正系数，单位为mm/℃； △T—温度实时测量值相对于基准值的变化量，单位为℃； T—温度的实时测量值，单位为℃； T0—温度的基准值，单位为℃。 c) 埋设在混凝土结构物内或其它结构物上的位移计，受到的是位移和温度的双重作用，因此位移计的一般计算公式为： Lm = k×△F + b×△T = k×(F - F0)＋b×(T - T0) 式中：Lm—被测结构物的位移量，单位为mm。 |

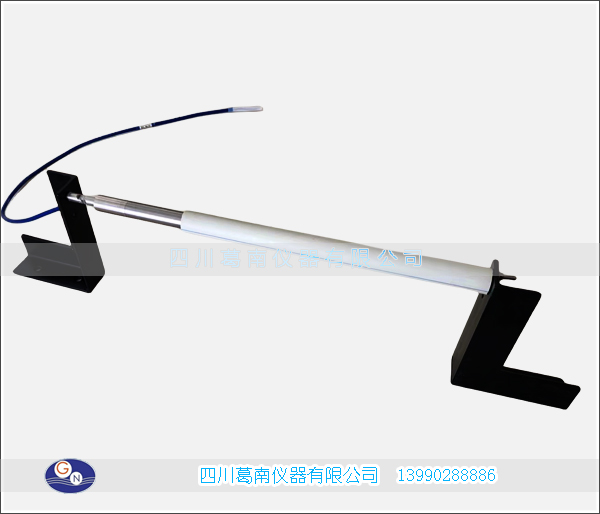

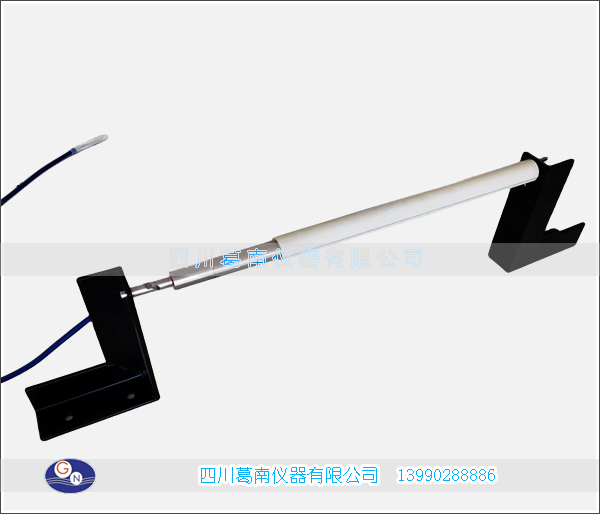

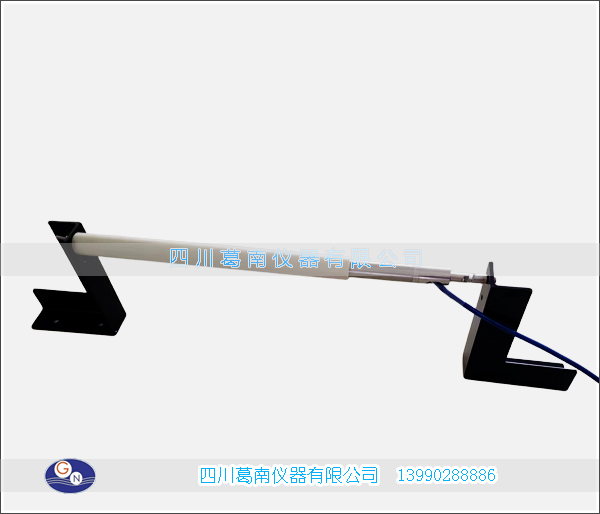

| SWD型振弦式面板缝位移计实物图 |

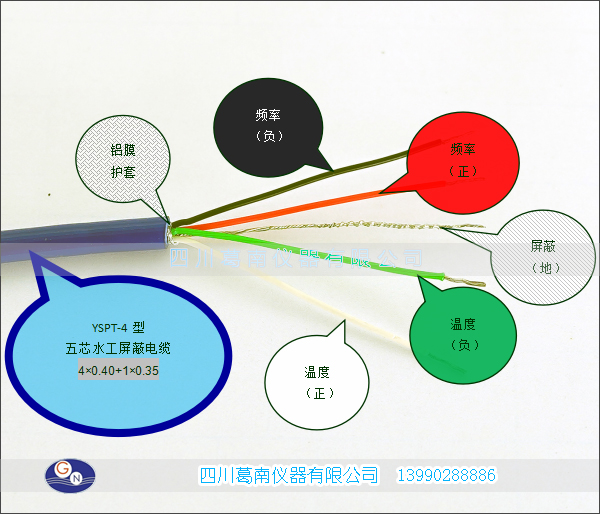

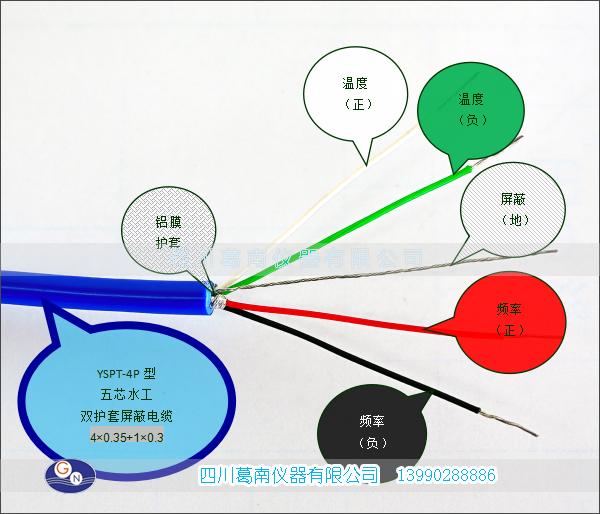

| SWD型振弦式面板缝位移计延伸电缆线 |
| 可下载的技术参数和计算公式 |
