名称描述内容
  • 表面位移计(0~200mm)
  • 表面位移计(0~200mm)

    振弦式位移计适用于长期测量水工结构物或其它混凝土结构物伸缩缝的开合度(变形),亦可用于测量土坝、土堤、边坡等结构物的位移、沉陷、应变、滑移,并可同步测量埋设点的温度和智能识别功能。

    振弦式位移计为滑动式(机械式)拉杆全不锈钢结构。产品尺寸直径Φ30,长度28~38mm。 SWJD型振弦式表面位移计,其测量范围:0~200mm;分辨率:≤0.025%F.S;拟合精度≈0.1%F.S/0.5%F.S,超量程测量范围1.2倍

    • ¥0.00
      ¥0.00
产品使用

振弦式位移计适用于长期测量水工结构物或其它混凝土结构物伸缩缝的开合度(变形),亦可用于测量土坝、土堤、边坡等结构物的位移、沉陷、应变、滑移,并可同步测量埋设点的温度和智能识别功能。

振弦式位移计为滑动式(机械式)拉杆全不锈钢结构。产品尺寸直径Φ30,长度28~38mm。 SWJD型振弦式表面位移计,其测量范围:0~200mm;分辨率:≤0.025%F.S;拟合精度≈0.1%F.S/0.5%F.S,超量程测量范围1.2倍


1)搜索关键词

表面位移计、位移计、振弦式表面位移计

2)产品用途

振弦式位移计适用于长期测量水工结构物或其它混凝土结构物伸缩缝的开合度(位移),亦可用于测量土坝、土堤、边坡等结构物的位移、沉陷、应变、滑移,并可同步测量埋设点的温度。

振弦式位移计加装配套附件可组成基岩位移计、多点位移计、土应变计等测量位移的传感器。振弦式位移计具有参数识别功能。

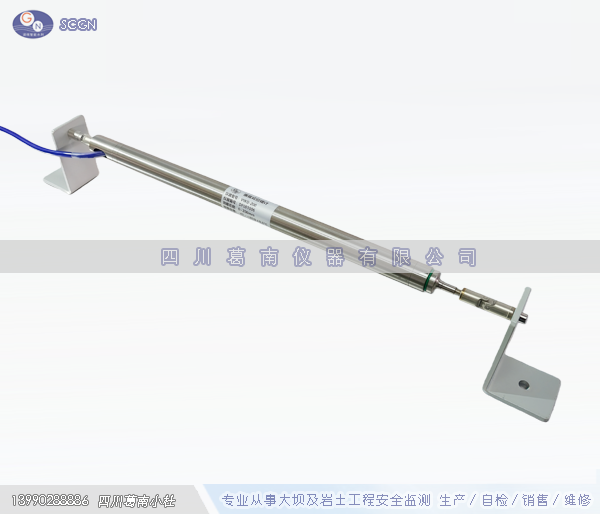

3)产品实物图片

4)结构及工作原理

  产品结构:振弦式位移计由护管、滑动测杆、后接件、观测电缆等组成,其内部有弹簧、滑杆、振弦、激振电磁线圈、测温元件等零部件。

  工作原理:当被测结构物发生位移时将会引起位移计的滑动测杆位移,其位移传递给弹簧和滑块,弹簧拉动振弦转变成振弦应力的变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出被测结构物的位移量。同步测量埋设点的温度值。

5)产品规格及技术参数

规格型号

SWD-100

SWD-200

   仪器外径mm

24

   仪器长度mm

300

430

   测量范围mm

0~100

0~200

   灵敏度mm

≤0.04

≤0.08

   拟合精度

≈0.1%F.S/0.5%F.S

   测温范围

-40℃~+80℃

   灵敏度

±0.1℃

   测温精度

±0.5℃

修正系数b

≈0.969 F/℃

   耐水压

≥1MPa

   绝缘电阻

≥50MΩ

   储存温度

-30℃~+70℃

6)传感器计算公式

(1) 当外界温度恒定位移计仅受到轴向位移时,其位移量L与输出的频率模数△F具有如下线性关系:

  L = k×△F

                            △F = F - F0

式中:L—位移计的测量值,单位为mm;

k—位移计的测量灵敏度,单位为mm/F;

    △F—位移计实时测量值相对于基准值的变化量,单位为F;

      F—位移计的实时测量值,单位为F;

      F0—位移计的基准值,单位为F。

(2)当位移计不感受位移(仪器两端标距不变),而温度增加△T时,位移计有输出量△F´,这个输出量仅仅是由温度变化而造成的,因此在计算时应给以扣除。实验可知△F´与△T具有如下线性关系:

                       L´= k×△F´+ b×△T = 0

                  K×△F´= -b×△T

                     △T = T - T0

式中:b—位移计的温度修正系数,单位为mm/℃;

    △T—温度实时测量值相对于基准值的变化量,单位为℃;

      T—温度的实时测量值,单位为℃;

      T0—温度的基准值,单位为℃。

(3)埋设在混凝土结构物内或其它结构物上的位移计,受到的是位移和温度的双重作用,因此位移计的一般计算公式为:

                  Lm = k×△F + b×△T = k×(F - F0)+b×(T - T0)

式中:Lm—被测结构物的位移量,单位为mm。

7)产品使用方法

(1)简述

    位移计的使用场合很广,仪器经加装一些专用附件就可以组装成裂缝计、测缝计、位错计、基岩位移计、土体沉降计、土体位移计、多点位移计、脱空计等测量位移的仪器。这些仪器在工程上的应用场合不同,安装条件和埋设方法也各不相同,参见其它相关仪器的使用说明。以面对位移计的安装方法进行说明。

(2)安装附件的种类

   位移计安装附件的种类分为基本配置附件和选配附件两大类。

   (A)基本配置附件

a) 万向节:用于连接位移计和角铁架,消除切向位移对轴向位移测量的影响;

b) 角铁架:用于将位移计固定在被测结构物的表面;

c) 内六角螺栓:用于万向节与角铁架的连接;

d) 膨胀螺栓:用于将角铁架固定在被测结构物上。

(B)选配附件

a) 不等边角铁架:当被测结构物表面不平整,需抬高位移计安装时选用;

b) 高角铁架:当安装位移计的位置需跨越凸起的障碍物时选用;

c) 接长测杆及接头:当被测结构物安装位移计的两端相距比较远,需接长测杆时选用;

d) 护管及配件:当安装在土体中,位移计及测杆需要保护时选用。

(3)安装方法

位移计安装前应用读数仪测读检查是否正常,确定正常后方可使用。同时检查位移计各配件是否齐全,确认后将位移计、万向节、角铁架装配在一起。

(A)组装位移计

先将2个万向节装配在位移计两头M6螺纹处并拧紧,然后用两颗M6的内六角螺钉将两个角铁按方向固定在位移计两头的万向节上。

(B)安装位移计

把组装好的位移计摆放在被测结构物测量位置,确定固定端和移动端的位置及方向。先在位移计固定端做打孔标记,然后在标记处钻孔,安装膨胀螺栓,固定位移计的第一个角铁。

沿位移计轴线方向拉动位移计滑动测杆,拉出初始值位置(按设计要求),在位移计移动端做好打孔标记,然后在标记处打孔,安装膨胀螺栓,固定第二个角铁。

最后拧紧连接万向节的2颗内六角螺钉并固定2个角铁上的膨胀螺栓。合理敷设和保护观测电缆,安装完成。

(C)接长测杆的安装

    当位移计在被测结构物的安装端点相距较远,需将测杆接长。接长测杆的标准长度为:0.5米、1米、1.5米三种。

(D)位移计和测杆的防护

当位移计和测杆安装在易损坏的环境中时需要外加防护管。
