  • 面板脱空计

  • 面板脱空计

        SWDS型振弦式脱空计适用于长期测量面板坝的混凝土面板与垫料层间，及其它混凝土结构物与地基之间因变形造成的脱空，并可同步测量埋设点的温度。


        振弦式脱空计的传感器采用的是SWD型振弦式位移计，由其加装配套附件而组成，振弦式脱空计具有参数识别功能。


    • ￥0.00
      ￥0.00
商品描述

    SWDS型振弦式脱空计适用于长期测量面板坝的混凝土面板与垫料层间，及其它混凝土结构物与地基之间因变形造成的脱空，并可同步测量埋设点的温度。


    振弦式脱空计的传感器采用的是SWD型振弦式位移计，由其加装配套附件而组成，振弦式脱空计具有参数识别功能。


搜索关键词

    脱空计、面板脱空计、SWDS型脱空计、SWDS型振弦式脱空计

产品用途

    SWDS型振弦式脱空计适用于长期测量面板坝的混凝土面板与垫料层间，及其它混凝土结构物与地基之间因变形造成的脱空，并可同步测量埋设点的温度。

    振弦式脱空计的传感器采用的是SWD型振弦式位移计，由其加装配套附件而组成，振弦式脱空计具有参数识别功能。

    SWDS型振弦式脱空计位移传感器为全不锈钢结构，产品尺寸：传感器直径D=24~30mm，传感器长度：L=300~330mm，传感器内部件：滑块式、弹簧式。

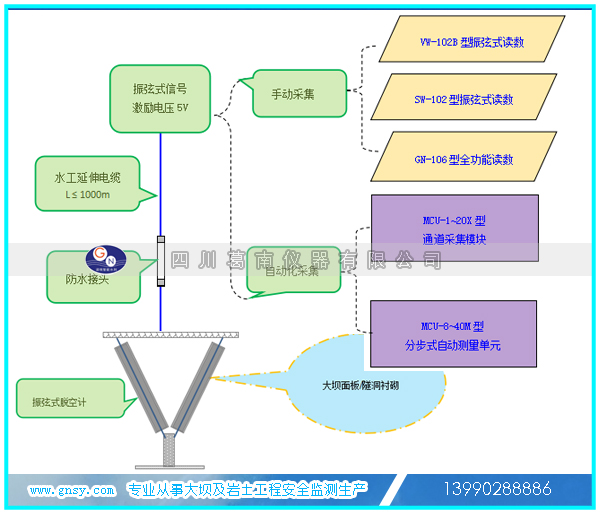

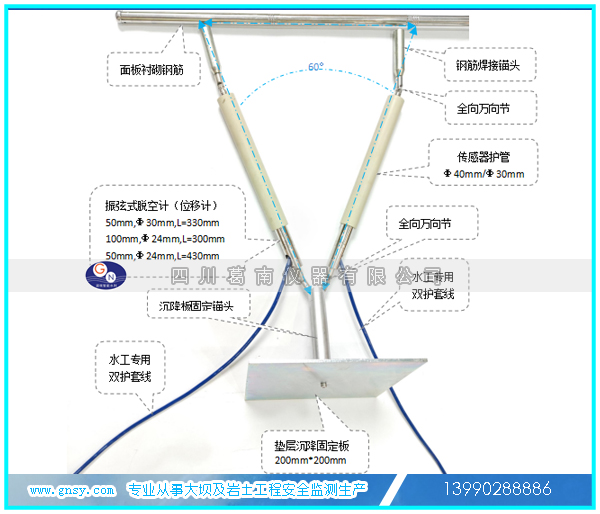

产品实物图片

产品规格及主要技术参数

规格型号

SWDS-50

SWDS-100

SWDS-200

仪器外径mm

30

24

24

仪器长度mm

330

300

430

测量范围mm

0～50

0～100

0～200

灵敏度mm

≤0.02

≤0.04

≤0.08

拟合精度

≈0.1%F.S/0.5%F.S

测温范围

-40℃～+80℃

灵敏度

±0.1℃

测温精度

±0.5℃

修正系数b


≈0.969 F/℃

≈0.969 F/℃

耐水压

≥1MPa

绝缘电阻

≥50MΩ

    注：频率模数F=Hz^2×10^-3

产品结构及工作原理

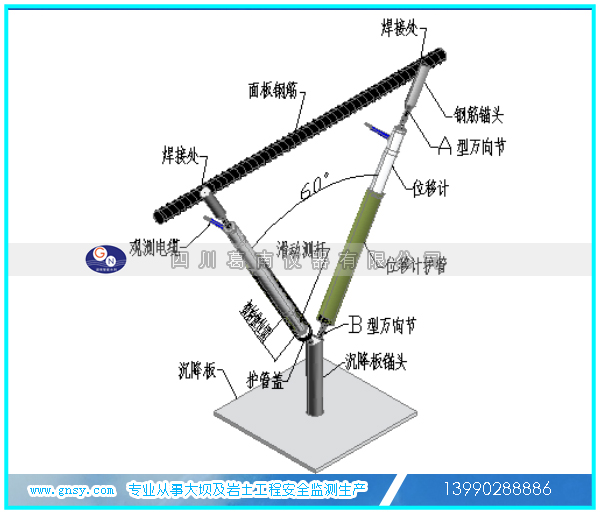

    产品结构：SWDS型振弦式脱空计由测杆、护管、后接座、二级机械负放大机构、测温元件、观测电缆、振弦及激振电磁线圈等组成。

    工作原理：当面板坝的混凝土面板与垫层料之间发生变形时(脱空)，将会带动脱空计的测杆伸缩，经万向节传递给脱空计，脱空计内的二级机械负放大机构将变形传递给振弦，转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可计算出被测结构物的变形量。同步测量埋设点的温度值。

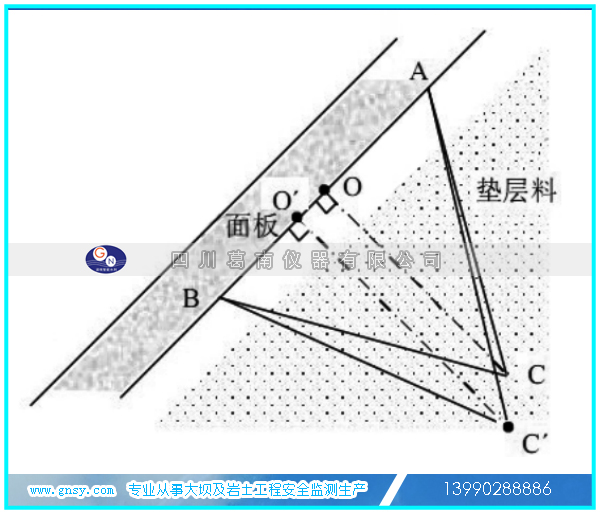

    工作方式：脱空计布置在面板与垫层料之间，两支脱空计分别固定在AC与BC边上。面板上的两个锚固点A、B与埋设在垫层料内的锚固点C形成等边三角形两个边，其组成的平面与面板垂直，两支脱空计分别一头固定在面板上，另一头固定在垫层料的锚头上。C点与面板间的法线垂直位移的距离即为面板的脱空变化量，通过计算三角形∆ABC的高OC的变化，即AC、BC变化到A C´、B C´的高O´C´，可计算出面板与垫层料之间的脱空变化量。
