    2）产品用途

    脉动压力计适用于长期布设在水工建筑物或泄水建筑物、溢洪道底板的过水流面上，测量过水时流态变化量。

    脉动压力计全不锈钢结构24×165mm尺寸，配专业密封保护装置，将传感器密封在测头装置中。脉动压力计为智能传感器，输出信号为 RS485 物理量，温度、气压自动补偿。

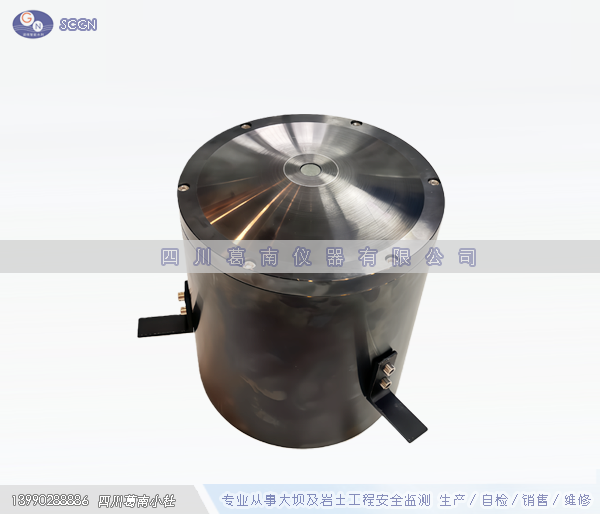

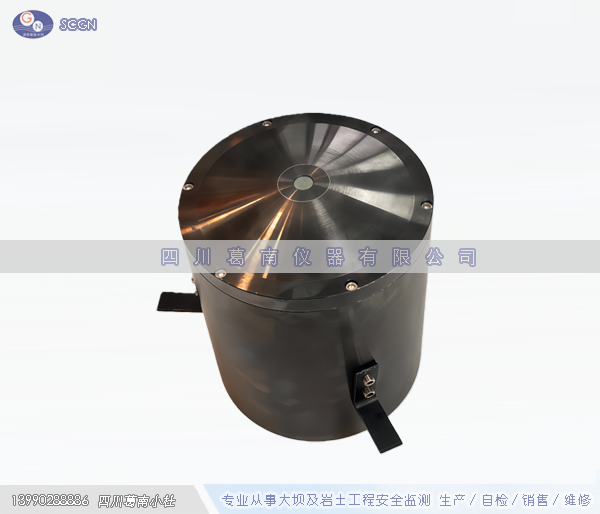

    3）产品实物图片

    4）结构及工作原理

    a）产品结构：脉动压力计由透水部件、脉动传感器、数字电路、密封壳体、测头装置，信号电缆等组成。

    b）工作原理：脉动压力计安装在水体中，荷载水压力将引起硅压传感器感应膜的变形，测量变形量,并使其转换成数字量，经电缆传输至读数装置，显示出被测水位值，不再需要计算。脉动压力计采用外壳接地，电缆为双绞屏蔽通气，有效地提高了仪器抗干扰和防雷击的能力。

    5）产品规格及技术参数

   例：SGMD-1型振弦式脉动压力计标准测量范围0~1000kpa（即水压1Mpa）。分辨率0.025%F.S，拟合精度≈0.1%F.S/0.5%F.S，超量程测量范围1.5倍。全不锈钢结构，尺寸Φ24×165mm。

    注：脉动压力计信号传输电缆内附导气管，使传感器内腔与大气相通，传感器在测量时自动温度修正及气压补偿，确保测量精度。

    6）传感器计算公式

     脉动压力计测量库(测压孔)水位时，水位测值 P 与输出的读数 F 具有如下线性关系：

        P = F-F0

     式中：P—脉动压力计的测量值，单位为 mm；

               F—脉动压力计的实时测量值，单位为mm；

             F0—脉动压力计的基准值，单位为 mm。

      注：GN-MD 型脉动压力计具智能识别功能，输出信号 RS485，直接显示工程物理量。

     脉动压力计测值经换算可得水压相对变化量：

        kPa =(F-F₀)*0.00981

    7）产品使用方法

    依设计图在安装点现浇底板时，预留埋设坑；将不锈钢固定支架现浇在渠底板上。待渠底板现浇完成拆模后，再脉动压力计带保护罩与支架相连，并用水平仪校准脉动压力计的水平度，偏差控制在±2°以内，防止探头安装偏移影响测量精度。再延伸监测电缆线，并回填混凝土充实预留坑。
