  • 振弦式孔隙水压力计（φ24mm）

  • 振弦式孔隙水压力计（φ24mm）

    SWPK型振弦式孔隙水压力计适用于长期埋设在基岩、水工结构物基础、土体、地基等部位的钻孔孔洞中，测量孔内部的渗透（孔隙）水压力，并可同步测量埋设点的温度。

    SWPK孔隙水压力计为全不锈钢结构，Φ24×150mm的体积小巧，可方便放置在需要测量的狭小部位，具有智能识别功能。

    • ￥0.00
      ￥0.00
商品描述

SWPK型振弦式孔隙水压力计适用于长期埋设在基岩、水工结构物基础、土体、地基等部位的钻孔孔洞中，测量孔内部的渗透（孔隙）水压力，并可同步测量埋设点的温度。

SWPK孔隙水压力计为全不锈钢结构，Φ24×150mm的体积小巧，可方便放置在需要测量的狭小部位，具有智能识别功能。

搜索关键词

    孔隙水压力计、钢弦式孔隙水压力计、振弦式孔隙水压力计、SWPK型孔隙水压力计、SWPK型振弦式孔隙水压力计

产品用途

    SWPK型振弦式孔隙水压力计适用于长期埋设在基岩、水工结构物基础、土体、地基等部位的钻孔孔洞中，测量孔内部的渗透（孔隙）水压力，并可同步测量埋设点的温度。

    SWPK型振弦式孔隙水压力计为全不锈钢结构，Φ24×150mm的体积小巧，可方便放置在需要测量的狭小部位，具有智能识别功能。

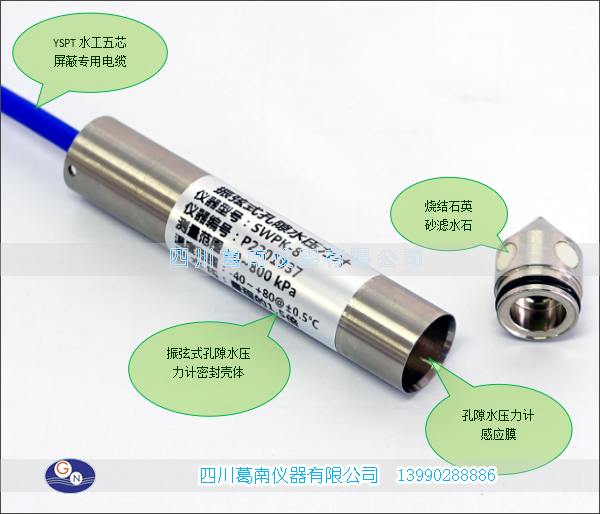

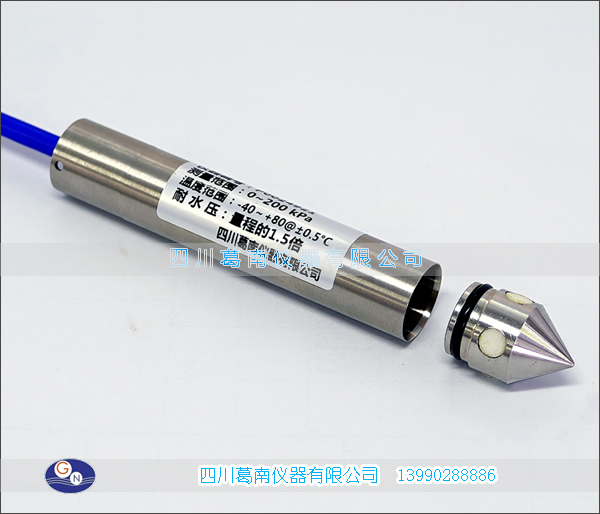

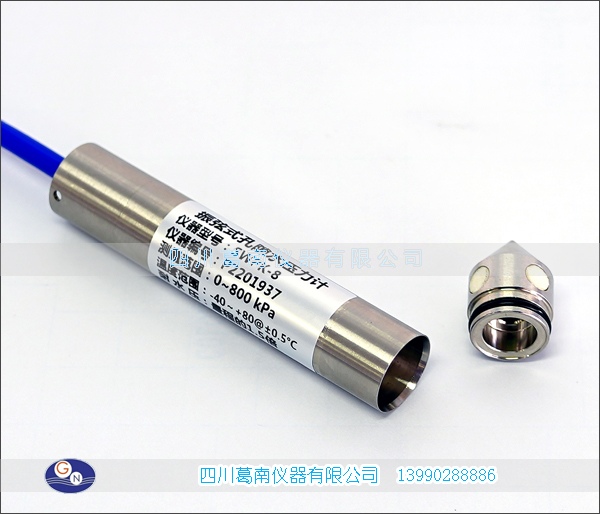

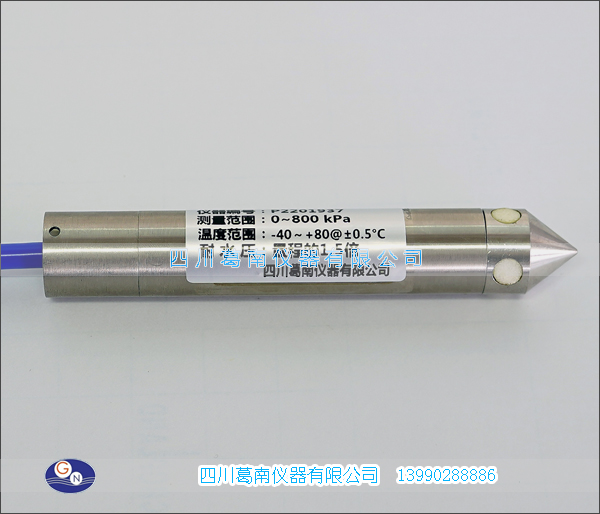

产品实物图

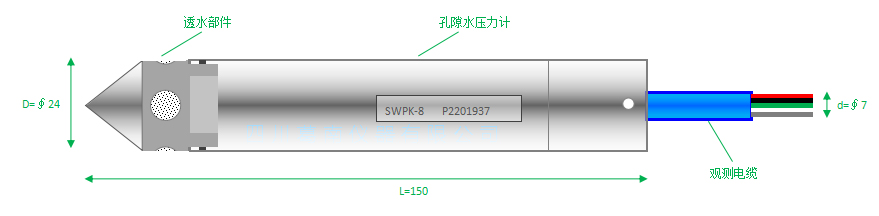

仪器结构

    SWPK型振弦式孔隙水压力计由透水部件、感应膜板、观测电缆、振弦及激振电磁线圈等组成。



工作原理

    当被测水压荷载作用在孔隙水压力计上，将引起感应膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。

    电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，也可以换算成水位，同步测量埋设点的温度值。

技术参数

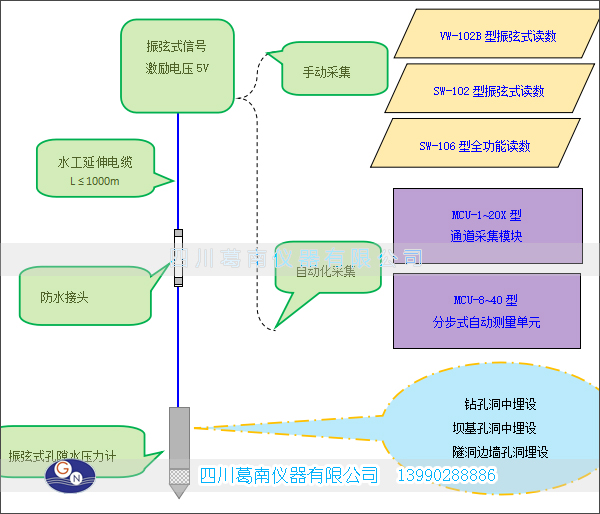

产品采集示意：

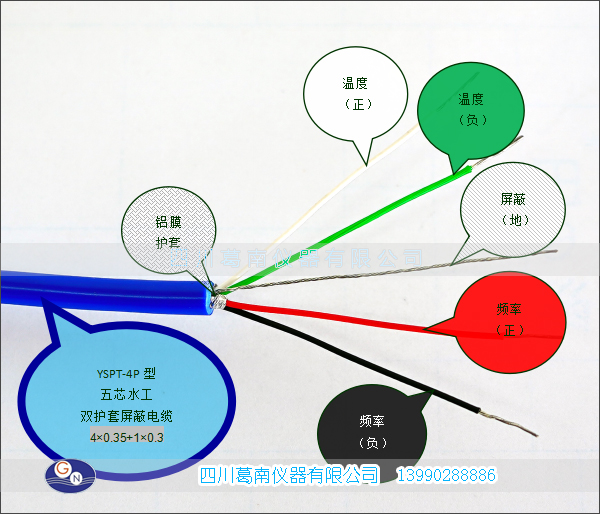

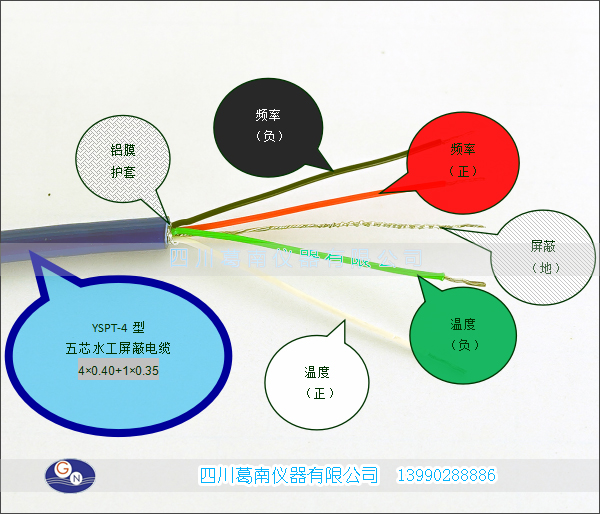

配套电缆：
