振弦式渗压计（小直径φ19mm）
振弦式小型渗压计，适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，同步测量埋设点的温度。
VWP-3.5型振弦式小直径渗压计标准测量范围0~350kpa（即水位0~35m）。分辨率0.025%F.S，拟合精度≈0.1%F.S/0.5%F.S，超量程测量范围1.5倍。全不锈钢结构，尺寸Φ19×120mm。
-
￥0.00￥0.00
-
振弦式小型渗压计，适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，同步测量埋设点的温度。
VWP-3.5型振弦式小直径渗压计标准测量范围0~350kpa（即水位0~35m）。分辨率0.025%F.S，拟合精度≈0.1%F.S/0.5%F.S，超量程测量范围1.5倍。全不锈钢结构，尺寸Φ19×120mm。
1）搜索关键词
渗压计、小渗压计、VWP型渗压计、VWP型振弦式渗压计、钢弦式渗压计、渗压监测仪
2）产品用途
振弦式小直径渗压计，长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透（孔隙）水压力，同步测量埋设点的温度。
振弦式小直径渗压计为全不锈钢结构，产品尺寸Φ19×120mm的体积小巧。

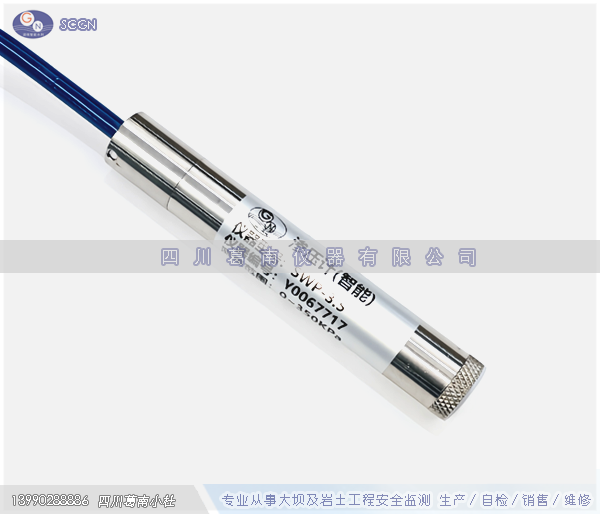

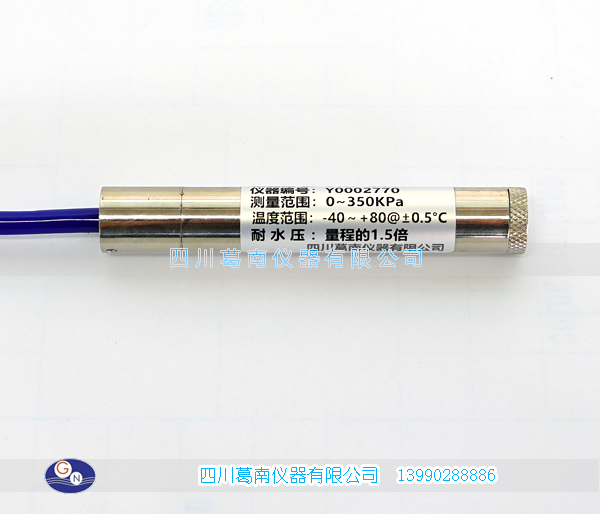

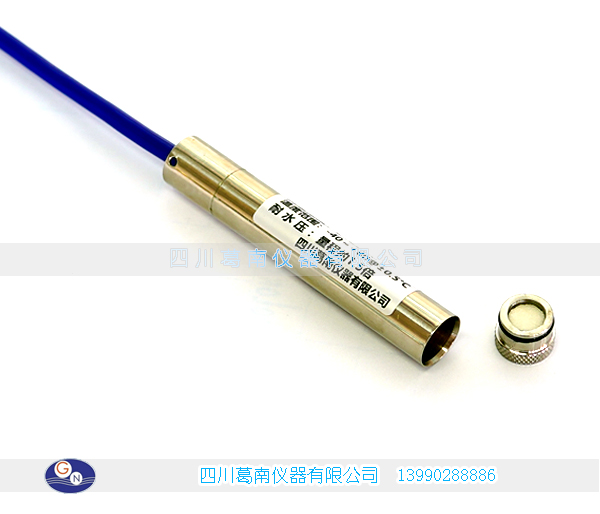

3）产品实物图片
4）结构及工作原理
a）产品结构：振弦式小直径渗压计由透水部件、感应膜板、观测电缆、振弦及激振电磁线圈等组成。
b）工作原理 ：当被测水压荷载作用在渗压计上，将引起感应膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，也可以换算成水位，并同步测量埋设点的温度值。
5）产品规格及技术参数
规格型号 | VWP-0.35 | VWP-0.7 | VWP-1 | VWP-2 | VWP-3 | ||
尺寸参数 | 外径，D（mm） | 24 | 24 | 24 | 24 | 24 | |
长度，L（mm） | 120 | 120 | 120 | 120 | 120 | ||
性能参数 | 测量范围，KPa | 0~350 | 0~700 | 0~1000 | 0~2000 | 0~3000 | |
分辨率/最小读数 | ≤0.025%F.S | ||||||
拟合/端基精度 | ≈0.1%F.S/0.5%F.S | ||||||
测温范围 | -40~+80℃ | ||||||
灵敏度 | ±0.1℃ | ||||||
测温精度 | ±0.5℃ | ||||||
修正系数 b | ≈0.10 KPa/℃ | ||||||
超量程范围 | 测量上限1.5倍 | ||||||
耐水压 | 测量范围 1.5 倍 | ||||||
绝缘电阻 | ≥50 MΩ | ||||||
仪器材料 | 316L不锈钢 | ||||||
透水石 | 50μm不锈钢 | ||||||
绝缘电阻 | ≥50 MΩ | ||||||
频率模数转换 | F=HZ2×10-3 （频率HZ，模数F） | ||||||
例：VWP-0.35型振弦式小直径渗压计标准测量范围0~350kpa（即水位0~35m）。分辨率0.025%F.S，拟合精度≈0.1%F.S/0.5%F.S，超量程测量范围1.5倍。全不锈钢结构，尺寸Φ24×120mm。
6）传感器计算公式
P10025系列 水压力计算公式：Pm = k×(F - F₀) + b×(T - T₀) + (Q₀ -Q)
P25000系列 水压力计算公式：Pm = k×(F₀ - F) + b×(T - T₀) + (Q₀ -Q)
7）产品使用方法
a) 传感器采集示意

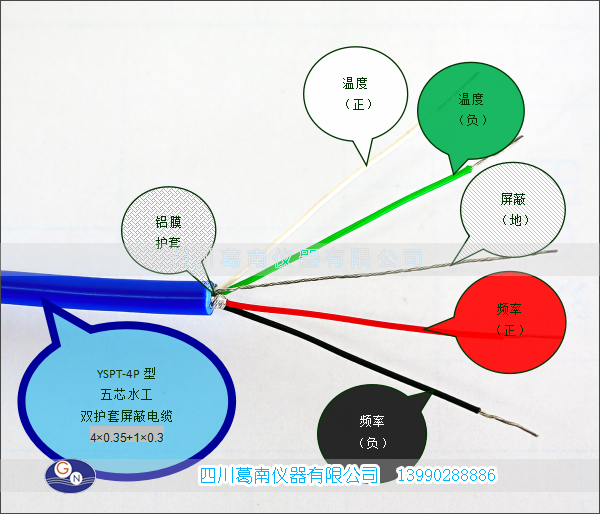

b) 配套电缆

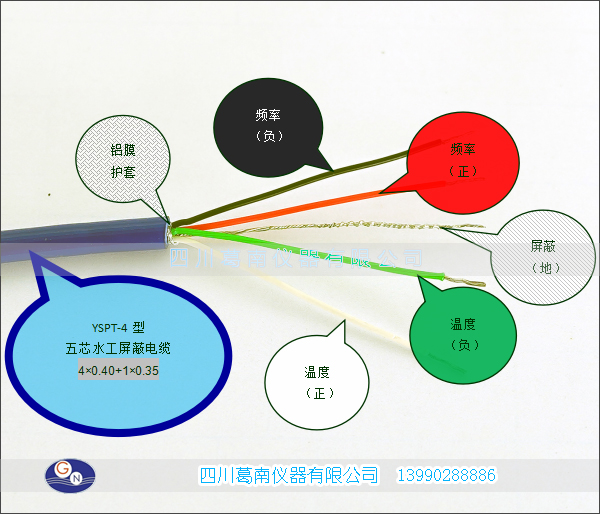

c) 五芯水工屏蔽电缆
d) 四芯水工屏蔽电缆

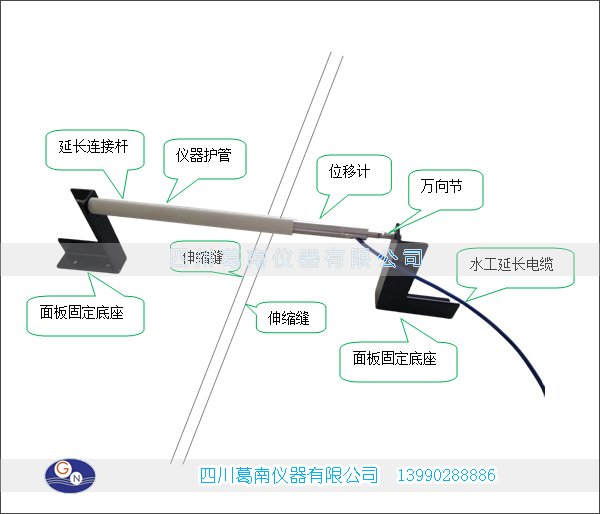

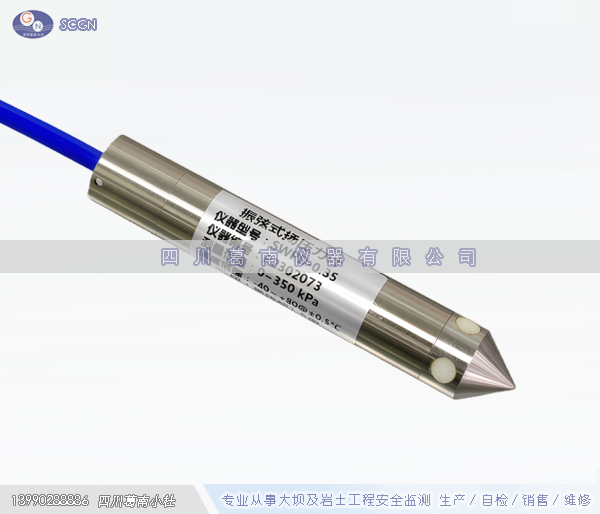

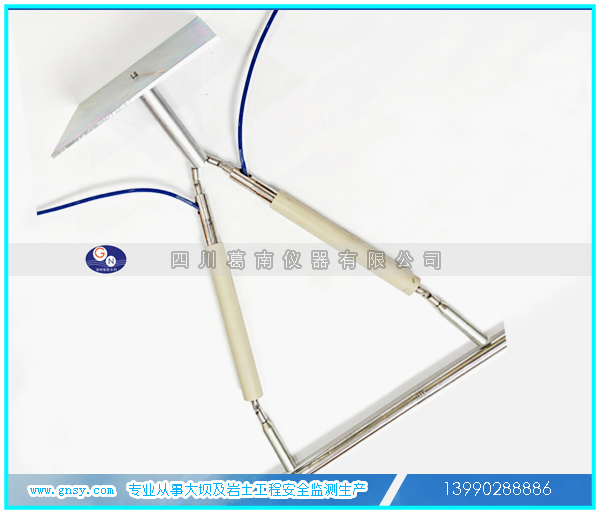

8）同类相关产品
9）产品安装所需设备及传感器参考
传感器 | 人工测读 | 水工电缆线 | 集线箱 | 人工比测 | 自动化采集设备 |
VWP型小直径渗压计 | SW-102型振弦式读数仪 | 水工观测电缆 | VW-201型手动集线箱 | DGK型电测水位计 | MCU-X型自动测量单元 |
GN-106型全功能读数仪 | 双护套水工观测电缆 | 手动/自动切换集线箱 | 人工比测集线箱 | MCU-M型分步式自动测量单元 | |
SW-102B型便携式振弦式读数仪 | …… | …… | …… | …… | |
上述产品仅供参考…… | |||||
