  • 两向测缝计(0~200mm)
  • 两向测缝计(0~200mm)

    两向即双向测缝计用于测板缝垂直水流向张开度、面板铅直方向沉降错位量。两向测缝计主要用于测量裂缝的开合度和缝两侧平面向错动,采用双向支架安装,可测缝两侧平面相对沉降。

    • ¥0.00
      ¥0.00
商品描述

两向即双向测缝计用于测板缝垂直水流向张开度、面板铅直方向沉降错位量。两向测缝计主要用于测量裂缝的开合度和缝两侧平面向错动,采用双向支架安装,可测缝两侧平面相对沉降。


1)搜索关键词

振弦式两向表面测缝计、振弦式水平向测缝计、振弦式垂直竖向水平横向测缝计、振弦式双向测缝计

2)产品用途

振弦式表面测缝计适用于长期布设在混凝土结构物或其它材料结构物内及表面,测量结构物伸缩缝或周边缝的开合度(位移),同步测量埋设点的温度值。

振弦式表面测缝计的传感器采用的是 振弦式位移计,由其加装配套附件而组成,振弦式表面测缝计具有智能识别功能。

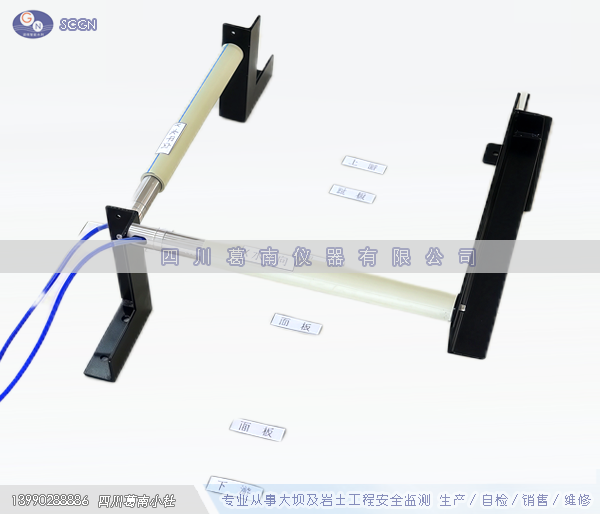

3)产品实物图片



4)结构及工作原理……

  产品结构:振弦式表面测缝计由测杆、护管、后端座,观测电缆、测温元件、振弦及激振电磁线圈、双向支架及基座等组成。

  工作原理:当被测结构物发生位移时将会带动表面测缝计的测杆伸缩,经万向节传递给振弦转变成振弦应力的变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出被测结构物的位移量,同时可同步测出埋设点的温度值。

5)产品规格及技术参数

规格型号

SWJ-50

SWJ-100

SWJ-200

仪器外径mm

30.5

24

24

仪器长度mm

330

300

430

测量范围mm

0~50

0~100

0~200

灵敏度m

≤0.02

≤0.04

≤0.08

拟合精度

≈0.1%F.S/0.5%F.S

    测温范围

-40℃~+80℃

    灵敏度

±0.1℃

    测温精度

±0.5℃

修正系数b


≈0.969 F/℃

耐水压

≥1MPa

    绝缘电阻

≥50MΩ

储存温度

-30℃~+70℃

6)传感器计算公式

a)当外界温度恒定表面测缝计受到轴向位移时,其位移量 L 与输出的频率模数△F 具有如下线性关系:

L = k×△F

△F = F - F0

式中:L—表面测缝计的测量值,单位为 mm;

k—表面测缝计的测量灵敏度,单位为 mm/F;

△F—表面测缝计实时测量值相对于基准值的变化量,单位为 F;F—表面测缝计的实时测量值,单位为 F;F0—表面测缝计的基准值,单位为 F。

b)当表面测缝计不受外力作用时(仪器两端标距不变),而温度增加△T 时,表面测缝计有输出量△F´,这个输出量是由温度变化而造成的,因此在计算时应给以扣除。

实验可知△F´与△T 具有如下线性关系:

L´= k×△F´+ b×△T = 0

K×△F´= -b×△T

△T = T - T0

式中:b—表面测缝计的温度修正系数,单位为 mm/℃;

△T—温度实时测量值相对于基准值的变化量,单位为℃;

T—温度的实时测量值,单位为℃;

T0 —温度的基准值,单位为℃。

c)安装在混凝土结构物内或表面上的表面测缝计,受到的是位移和温度的双重作用,因此表面测缝计的一般计算公式为:

Lm= k×△F + b×△T = k×(F - F0)+b×(T - T0)

式中:Lm—被测结构物的位移量,单位为 mm。

注:振弦式表面测缝计具有温度自动补偿功能,温度修正系数小于最小读数,实际使用中不需要温度修正,计算可用公式 a。

7)产品使用方法

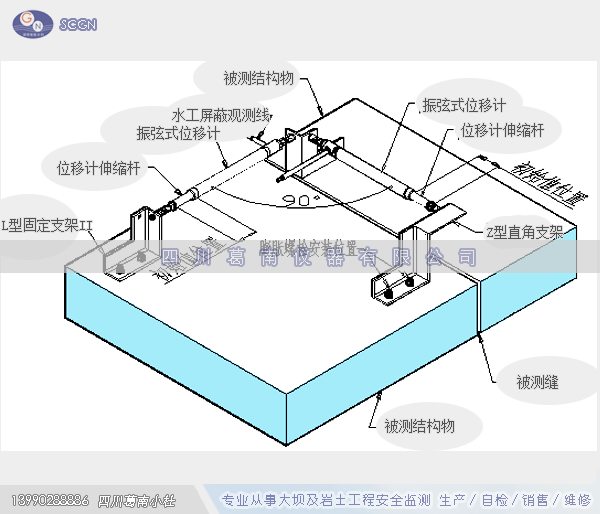

表面测缝计的使用场合很广,仪器经加装附件后可以测量被测结构物任意方向相对位移的变化量,双向表面测缝计(90°夹角)的安装。

   Z 型角铁架:用于双向表面测缝计错位向的固定;

   L 型角铁架:用于双向表面测缝计跨缝开合向的固定;

   内六角螺栓:用于测缝计与各角铁架的连接固定;

   膨胀螺栓:用于固定各角铁架;

   万向节:安装在测缝计的两端,用于消除切向位移对轴向位移测量的影响;

   调节螺杆:内六角螺栓换成调节螺杆可进行测缝计初始值的微调。

(1)安装方法

    双向表面测缝计的安装位置和方向确定后,在安装位置构筑安装基床,或者对被测结构物表面进行必要的清理和整平。

    安装埋设双向表面测缝计(90°夹角):一支测缝计平行测缝摆放,另一支垂直测缝并跨缝摆放,两支测缝计夹角为 90°。
