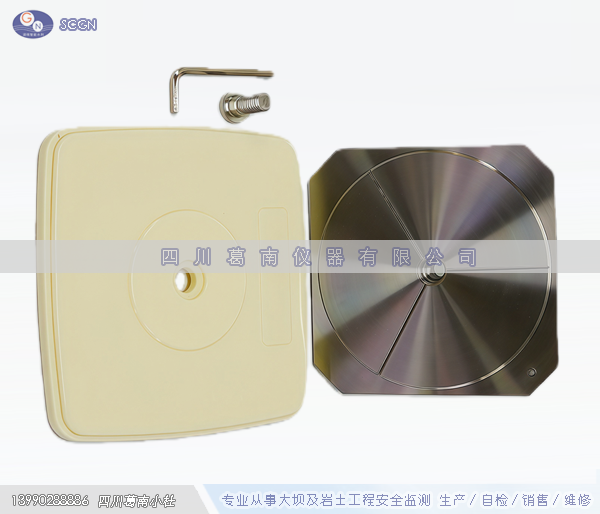

  • 通用强制对中基座（190×190mm）

  • 通用强制对中基座（190×190mm）

    通用强制对中基座由强制对中盘、防盗中心螺栓、高强塑料保护盖、垂直微调螺母、托盘、定位螺母、中心螺母。测量时采用专用工具将保护盖取下，拧紧仪器连接铜螺丝，固定监测仪器或测绘设备。
    不锈钢盘面190×190mm，三叉槽。

    • ￥0.00
      ￥0.00
产品使用

通用强制对中基座由强制对中盘、防盗中心螺栓、高强塑料保护盖、垂直微调螺母、托盘、定位螺母、中心螺母。测量时采用专用工具将保护盖取下，拧紧仪器连接铜螺丝，固定监测仪器或测绘设备。
不锈钢盘面190×190mm，三叉槽。

搜索关键词

基座、对中基座、通用型对中基座、强制对中基座、通用型强制对中基座


产品用途

 通用型强制对中基座是一种大坝安全监测对中基座。

主要用于：变形监测、滑坡监测、精密控制网观测、沉降观测、地震网监测、计量基线场观测等工作基点、位移点和校准点安装。

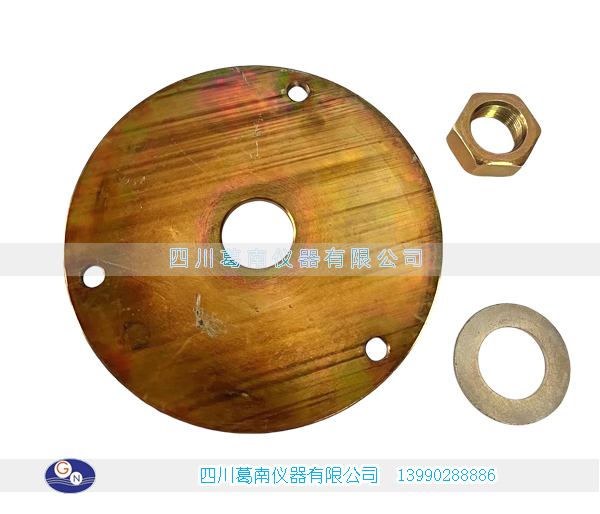

产品结构

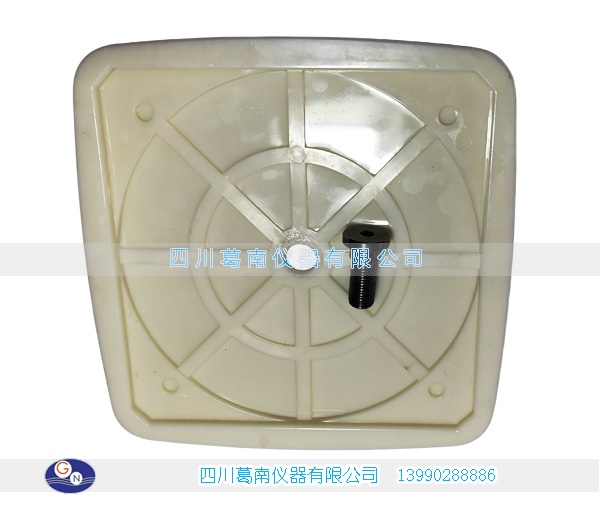

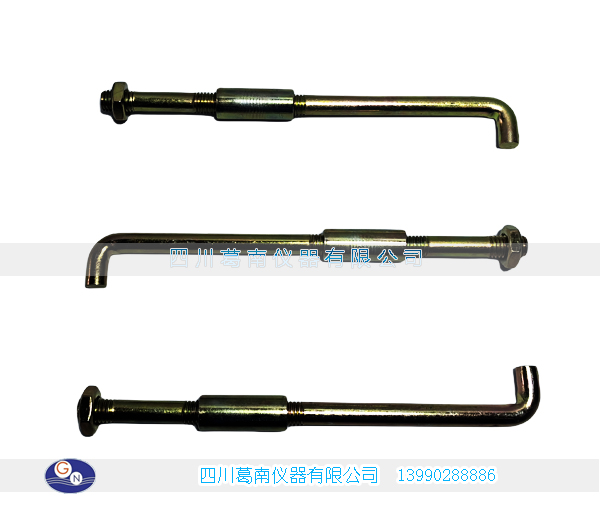

通用型强制对中基座由强制对中盘、防盗中心螺栓、高强塑料保护盖、垂直微调螺母、托盘、定位螺母、中心螺母。测量时采用专用工具将保护盖取下，拧紧仪器连接铜螺丝，固定监测仪器或测绘设备。

通过强制对中基座采用三槽、中心插入和螺栓三种不同方式连接仪器，各用于各种型号仪器。

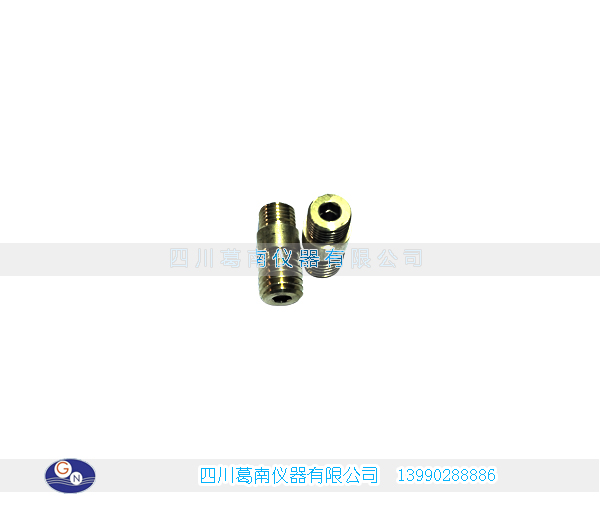

中心螺栓式：测量仪器附件中有三个铜螺栓，一头同规格与基座连接的，另一头分别为公制M16或英制5/8。

其中公制螺栓适用国产各类经纬仪、全觇仪、GPS、测距仪和照准觇标连接。英制的螺栓适合徕卡、索佳、宾得、拓普康、尼康、蔡司以及其它进口各种型号的经纬仪、测距仪、全觇仪、GPS、照准觇标连接。

各种型号的经纬仪、测距仪和全觇仪，因连接方式不同，附件不同，通常不含上述配件，如采用该厂仪器，请向我厂另购仪器连接件。


工作原理

通用型强制对中基座利用中心连接定位或三槽卡入定位的原理。

为国内外各种全站仪、经纬仪、测距仪、水准仪、GPS、棱镜组、照准觇牌等测量仪器设备提供强制归心的连接定位或三槽卡入定位。

采用视准线测量方式，与各类经纬仪、全站仪或照准觇牌（觇标）配合使用，完成大坝坝顶视准线、变形观测、滑坡监测、水平位移测量、沉降位移测量或其它工程精密控制网测量。


产品技术参数

方形盘面 D=  (190mm*190mm)     (180mm*180mm)


承盘板面厚 （H=7mm）

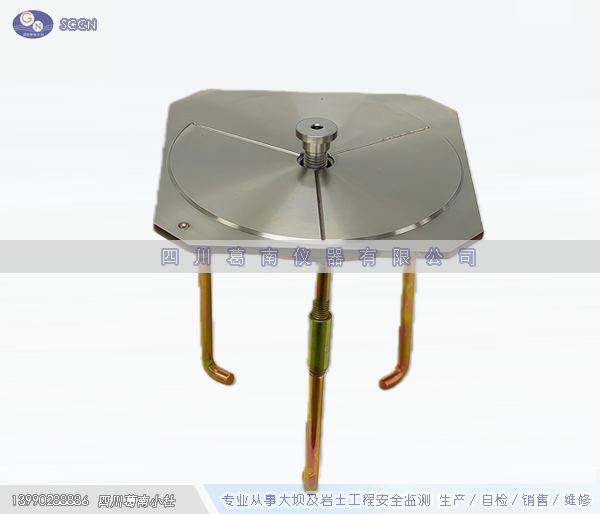

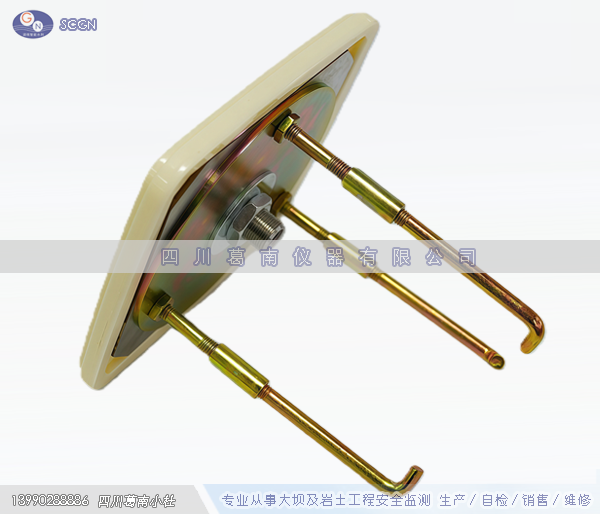

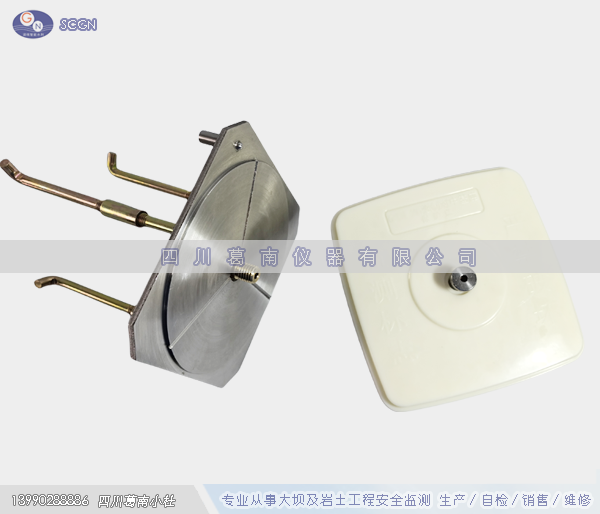

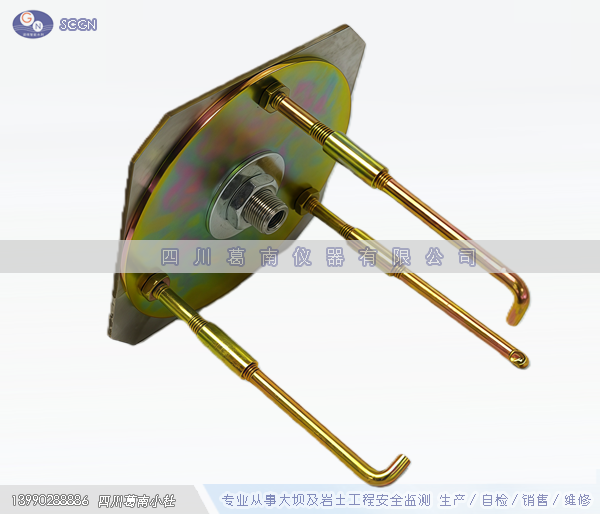

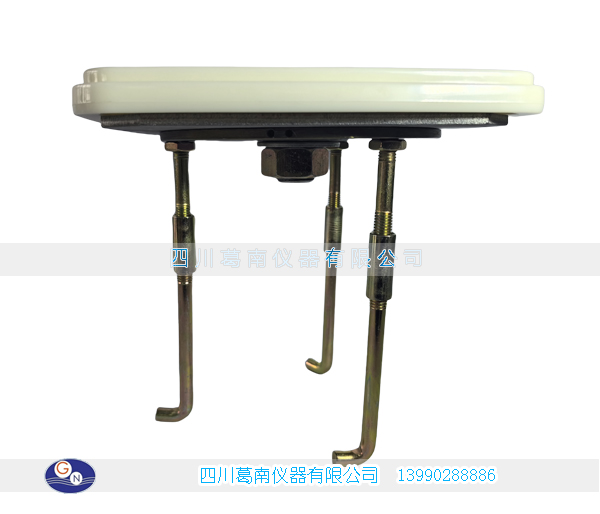

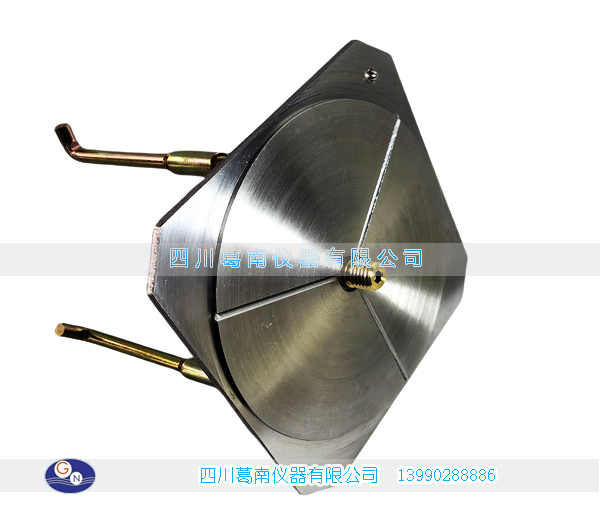

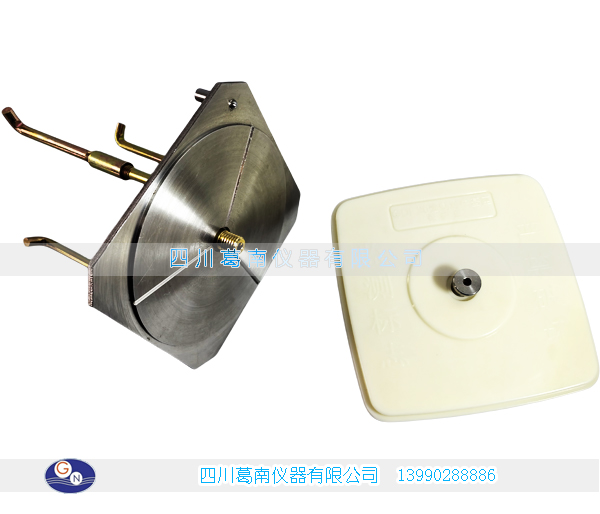

通用型强制对中基座实物图

设计示意图


防浪墙或堤防护拦


水闸闸墩顶部低观测墩



工作基点/校核基点/位移点  二次浇筑


基座安装示意图


各类棱镜和觇牌架设
