1）搜索关键词
钢筋计、振弦式钢筋计
2）产品用途
振弦式钢筋计适用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内的钢筋应力，并可同步测量埋设点的温度。加装配套附件可组成锚杆测力计、基岩应力计等测量应力的仪器。
振弦式钢筋计有温度自动补偿功能，温度修正系数小于最小读数，使用中不需要温度修正。振弦式钢筋计具有参数识别功能。
四川葛南仪器有限公司生产的 VWR 型振弦式钢筋计，其中包括有 VWR-16～VWR-36系列型号。

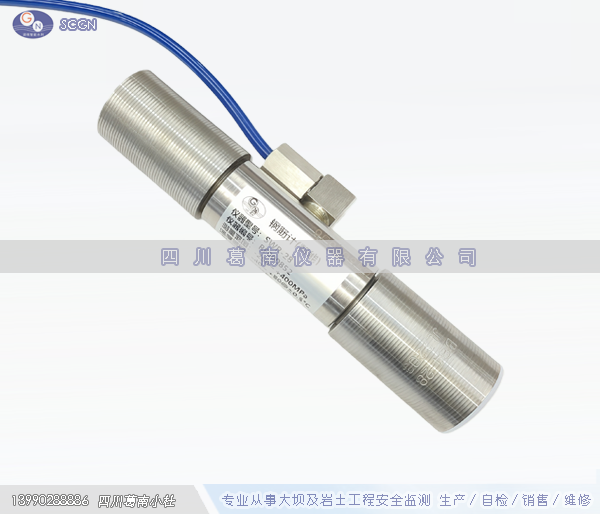

3）产品实物图片
4）产品结构及工作原理
（1）结构：VWR型振弦式钢筋计由应力传感器、前后连接钢套(标准件）、振弦及激振电磁线圈、观测电缆等组成。
（2）工作原理：当被测结构物内部的钢筋发生应力变化时，钢筋计将受到拉伸或压缩，钢套同步产生变形，变形传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经观测电缆传输至读数装置，即可测出被测结构物内钢筋所受的应力。同步测量埋设点的温度值。
5）产品技术指标
规格型号 | R-16 | R-18 | R-20 | R-22 | R-25 | R-28 | R-32 | R-36 |
尺寸参数 | 配筋直径d/mm | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 |
钢套截面积A/cm2 | 2.01 | 2.54 | 3.14 | 3.80 | 4.90 | 6.30 | 8.05 | 10.20 |
钢套长度L | 40～80mm |
性能参数 | 应力测 | 拉伸 | 400MPa |
量范围 | 压缩 | 250MPa |
分辨率 | ≤0.025%F.S |
拟合精度 | ≈0.1%F.S/0.5%F.S |
测温范围 | -40℃～+80℃ |
灵敏度 | ±0.1℃ |
测温精度 | ±0.5℃ |
耐水压 | ≥1MPa |
绝缘电阻 | ≥50MΩ |
注：频率模数F=Hz2×10-3
6）传感器计算公式
（1）当外界温度恒定钢筋计仅受到轴向应力时，其应力σ与输出的频率模数△F具有如下线性关系：
σ= k×△F
△F = F - F0
式中：σ—钢筋计的测量值，单位为MPa；
k—钢筋计的测量灵敏度，单位为MPa/F；
△F—钢筋计实时测量值相对于基准值的变化量，单位为F；
F—钢筋计的实时测量值，单位为F；
F0—钢筋计的基准值，单位为F。
（2) 当钢筋计不受外力作用时，而温度增加△T时，钢筋计有输出量△F´，这个输出量是由温度变化而造成的，因此在计算时应给以扣除。实验可知△F´与△T具有如下线性关系：
σ´= k×△F´+ b×△T = 0
k×△F´= -b×△T
△T = T - T0
式中：b—钢筋计的温度修正系数，单位为MPa /℃；
△T—温度实时测量值相对于基准值的变化量，单位为℃；
T—温度的实时测量值，单位为℃；
T0—温度的基准值，单位为℃。
（3) 埋设在水工结构物或其它混凝土结构物内的钢筋计，受到的是应力和温度的双重作用，因此钢筋计一般计算公式为：
σm = k×△F + b×△T = k×(F - F0) + b×(T - T0)
式中：σm—被测结构物钢筋所受的应力值，单位为MPa 。
注：VWR型振弦式钢筋计具有温度自动补偿功能，经试验测得其温度修正系数小于最小读数，实际使用中不需要温度修正，计算时用公式a；计算结果为“+”表示受拉，为“-”表示受压。
(4）应变=应力/弹模；其计算应变荷载力KN，计算公式如下：
F =σm /S
式中：σm—被测钢筋通过钢筋计反应当前所受的应力值MPa；
S—被测钢筋的横截面积，单位mm2。
F—被测钢筋所受荷载力，单位KN；
注：计算结果为“+”表示受拉，为“-”表示受压。
被测钢筋应力MPa | 钢筋直径mm | 钢筋截面积mm^2 | 轴向力N | 轴向力KN |
100 | 12 | 113.10 | 11309.72 | 11.31 |
100 | 14 | 153.94 | 15393.79 | 15.39 |
100 | 16 | 201.06 | 20106.18 | 20.11 |
100 | 18 | 254.47 | 25446.88 | 25.45 |
100 | 20 | 314.16 | 31415.90 | 31.42 |
100 | 22 | 380.13 | 38013.24 | 38.01 |
100 | 25 | 490.87 | 49087.34 | 49.09 |
100 | 28 | 615.75 | 61575.16 | 61.58 |
100 | 32 | 804.25 | 80424.70 | 80.42 |
100 | 36 | 1017.88 | 101787.52 | 101.79 |
100 | 40 | 1256.64 | 125663.60 | 125.66 |
7）埋设与安装
钢筋应力计由应力传感器和连接钢套两部分组成，传感器用于测量，两个连接钢套用于与被测钢筋的连接，从而完成力的传递。
钢筋计是测量钢筋应力的仪器，仪器经加装一些附件可以组成锚杆测力计、基岩应力计等，这些仪器的工作情况及安装条件各不相同，所以埋设方法有所不同。下面主要对埋设在混凝土内的钢筋计的安装方法作一些简述，其他场合的埋设方法可参照进行。
钢筋计与被测钢筋的连接方法：钢筋计与被测钢筋的连接常用方法有两种（连接丝套镙纹连接/连接钢套焊接）
(1) 钢筋计与被测钢筋的连接方法
钢筋计与被测钢筋的连接常用方法有两种（连接丝套镙纹连接/连接钢套焊接）：
当工地上有剥肋直螺纹滚丝机设备，被测钢筋网未绑扎完成，将两根钢筋滚丝后与钢筋计两端的连接钢套旋紧，形成一整根钢筋将其就位到被测钢筋网中。
当工地上有剥肋直螺纹滚丝机设备, 被测钢筋网已绑扎完成，在钢筋网准备安装钢筋计的部截取0.8～1m 米长钢筋(长度视配筋大小)，将其一裁为二，将两截筋滚丝后与钢筋应力计两端的连接钢套旋紧，形成根整钢筋后将其焊接到被截部位。
焊接可采用对焊或搭焊，搭焊长度要大于10倍的钢筋计直径，焊接时要给钢筋计的传感器部位浇水冷却，使钢筋计温度不要太高，温度过高将会使钢筋计造成永久损坏，但不得在焊缝处浇水。
钢筋计组装在焊接套上焊接被测钢筋时，应用读数仪实时测量被测钢筋计温度，监测钢筋计温度不超过60℃；钢筋计水工电缆线不要与焊接钢筋接触，防止烧坏电缆线。
被测钢筋小于φ22mm时，可直接用绑扎丝或尼龙扎带平行固定在被测钢筋上即可。
注：钢筋计连接钢筋的焊接方法依现场具备的作业条件和工具，以及设计/监理工程师指定焊接方法。通常采用的焊接方法主要有：坡口焊、电渣对焊、绑条焊、搭接焊待方式。
(2)钢筋计的选型
正常情况下根据设计要求按被测钢筋的直径选配相应规格的钢筋计。当所选用的钢筋计规格与被测钢筋不匹配(或要求测量的应力范围大于所配钢筋计的测量范围时)，此时可采用钢筋计标号大于被测钢筋直径的方法，但计算时K值要乘比例面积的换算系数。
