MCU-X型智能采集终端产品：CH1~CH（N）单个通道复用。每个通道均可采集差阻式、振弦式、电压信号、电流信号、RS485(数字量)信号。

输水隧洞工程二衬钢筋计焊接安装时，为避免焊接过程中温度过高，需将钢筋计两端包裹湿润布条进行防护。焊接作业期间应使用振弦式读数仪持续监测温度变化，监测过程中钢筋计温度测值读数不要超过80℃（注：一般建议控制在60℃以下）。

MCU的485端口或葛南数据采集工具上采用MCU对应测站地址进行水文协议SL651标准文本接收。
水文协议解析：
中心站地址：（编号）
遥测站编码：（十位站码）
密码：（自定义）
流水号：（排序）
发报时间：2026/01/05 17:56:10
功能码：32H-遥测站定时报
遥测站分类码:4B
F0F0H-采集时间:2026/01/05 17:00:00 （采集时间）
FF30H-要素数据:29.5 （可自定义要素，采集值1）
FF31H-要素数据:17.77 （可自定义要素，采集值2）
38H-要素数据:4.07 （可自定义要素；电

振弦式渗压计将接好延长线，并测量空载值的渗压计浸泡水中，水深约10cm或20cm；用干净水浸泡，最好把透水石取下（注意：如果水不太干净就不要取透水石），浸泡水后，可以用采集设备或读数仪，5~10分钟读一下数据。浸泡时间为两小时，两小时后再读一下数据。
简易方法：浸泡水时，如前面水位10cm，可以再加10cm，查看每支仪器前后变化测值，几支差值是否一致，有1~2cm差异正常。仪器相互之间也可以比较，约5cm差异。

水工屏蔽电缆线热缩管连接方法用于延长振弦式传感器的电缆线。操作前需准备电烙铁、焊锡、剥线工具、热缩管、热风枪等材料。首先用读数仪测试传感器正常，然后剪齐电缆头，剥去外皮约10厘米，芯线剪成阶梯状并剥去护套1.5厘米。按颜色焊接芯线，套上芯线管并加热收缩。清洁电缆后缠绕密封胶，依次套上内、外层热缩管，从中间向两端均匀加热至收缩平整。注意事项包括保持清洁、均匀加热避免起泡，并存放在10～40℃干燥环境中，避免接触汽油等溶剂。

参考（大坝安全监测技术要求）各监测项目在施工期、初蓄期、运行期等不同阶段的人工监测频次要求执行表中（渗流、变形）监测相关规定；实现自动化监测的项目，监测频次宜不少于每日一次。

从渗压计计算公式可以看出来：渗压计的变化是基准值减去受水压力的实测值，所以出现的结果为正，而不是负，如果出现负，有一种情况，哪就是空载值，无水压的情况。渗压计安装定位后应及时测量仪器的基准值，渗压计测量并计算出的水压力量是一个相对基准值的变化量，所以基准值取的准确与否，将直接影响到测值的准确性。

放水隧洞自动化监测内容主要有以下几种传感器设备，每种监测设备的功能如下：
渗压计：用于长期埋设在水工结构物或其他混凝土结构物及土体内，测量结构物或土体内部的渗透（孔隙）水压力。
锚杆应力计：用于隧洞衬砌，测量锚杆的锚固力和拉拔力。
两向应力计：测量地应力。
无应力计：无应力计用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内部混凝土自身体积变化的应变量。

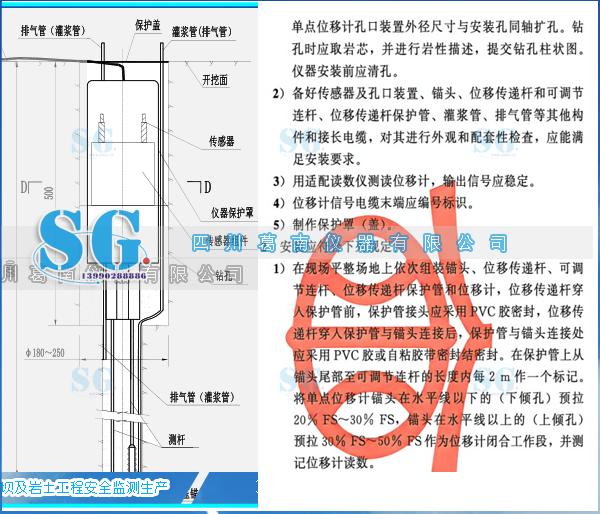

多点位移计：用于埋设在隧洞结构物内，测量结构物深层多部位、沉降、应变、滑移等。
钢筋计：钢筋计用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内部的钢筋应力。

参考《水库大坝安全鉴定办法》相关要求，水库大坝包括永久性挡水建筑物，以及与其配合运用的泄洪、输水和过船等建筑物，事关重大，危险性高，在日常运行管理上必须保证其安全。水库大坝分三个安全等级，鉴定的安全评价包括工程质量评价、大坝运行管理评价、防洪标准复核、大坝结构安全、稳定评价、渗流安全评价、抗震安全复核、金属结构安全评价和大坝安全综合评价等几个方面。

针对安全监测设施验收：一般要求验收的各类监测仪器（如渗压计、位移计、应力计等）的安装质量及数据传输稳定性，为长期运行监测提供基础。监测报告中应提供安全监测设备取得连续30天初始观测数据、运行分析成果等。

用万用表测量(黑、红芯线)的电阻值：正常情况为300～900Ω 左右，再加上电缆电阻值。
如果电阻测值正常，可能仪器损坏或进水；
如果电阻测值非常大或无穷大，电缆可能断路；
如果电阻测值非常小，电缆可能是短路；其表现为读数仪测量不出频率值。
（2） 用万用表测量(白、绿芯线)的电阻值：正常情况在温度25℃时应为3kΩ 左右，再加上电缆的电阻。

水库除险加固视准线升级改造选点：沿用原水准基点、工作基点等位置，在旁边加装全觇仪观测墩、GNSS位移观测墩，通过观测墩的建设和设置，综合校正原点进行观测。

库水位测点应设置在坝前不受风浪和泄流影响,且便于安装和观测的岸坡或永久性建筑物上。
库水位测报设备宜根据现场条件选择浮子式、雷达式、压力式等类型观测仪器。
库水位测报应能测记坝顶至死水位之间的水位。自动测报设备不能测记全变幅水位时,可同时配备2套以上,并保证各设备观测值范围有不少于0.5m 的重合。
水尺应根据现场条件优先选用直立式水尺;当直立式水尺设置或观读有困难时,可选用倾斜式或矮桩式水尺。水尺应沿大坝上游坝面或近坝稳定岸坡布设,避开溢洪道、泄洪洞、输水洞进水口等受泄洪水流影响的位置。

四川葛南仪器生产型的全系列 SWPY 系列投入式水位计通信协议。该协议符合 ModbusRTU 协议规范，也与部分省水资源管理信息系统的 Modbus RTU 协议的具体规定相容。在 RTU 模式下，每一个数据帧之间的间隔至少是 3.5 个字符位。一个完整的数据帧必须要连续的传送，当一帧消息中两字节间的间距大于 1.5 字符位时，此数据帧错误，被接受方放弃。

CCD式双金属管标仪一般用于坝基、岩体垂直位移的绝对量测量，或作为静力水准系统和引张线系统的竖直位移水准工作基点。
CCD式双金属管标仪主要由光路系统、光电耦合及测量部件以及密封壳体三部份组成。
量 程：50mm
精 度：±0.1mm
分 辨 率：0.01mm
显 示：4位LED
漂 移：无
数据存储：1800组
测量间隔：1分钟~99天
输出接口：RS485
通讯规约：符合《大坝安全自动化系统通讯规约》DL/T324-2010
环境温度：-15℃~50℃
环境湿度：100%RH
供电电源：AC220±10%，50/6

立柱水标尺配地笼设计图及混凝土墩标准尺寸参考

引张线水平位移监测测点装置主要由CCD型自动化引张线仪、人工观测尺、人工观测仪（选配）、钢丝浮托船、外保护罩箱等配套组成。通过测量安装仪器的部位与引张线线体之间的相对位移，即为待测部位与引张线线体两端点的水平位移变化。

正常情况下根据设计要求按被测钢筋的直径选配相应规格的钢筋计。当所选用的钢筋计规格与被测钢筋不匹配(或要求测量的应力范围大于所配钢筋计的测量范围时)，此时可采用钢筋计标号大于被测钢筋直径的方法，但计算时K值要乘比例面积的换算系数。
当所选择的钢筋计连接杆的直径与钢筋直径差异过大时，应考虑截面面积的换算。
钢筋计的安装准确度应符合下列要求:
钢筋计安装高程允许偏差为士10cm。
钢筋计连接杆与钢筋对正错位允许偏差为士1mm。
钢筋计安装平面位置允许偏差为士5cm，角度允许偏差为士1°。

1）螺纹连接法的安装要点为:将安装钢筋计的钢筋截取适当长度(一般不小于1m)，其一端加工与钢筋计端(内)螺纹适配的(外)螺纹。钢筋计安装前，应对内外螺纹用95%的酒精或其他挥发性溶剂进行清洗，再在螺纹表面涂适量厌氧胶或强力胶后旋紧。钢筋计与钢筋可靠连接后，按设计进行绑扎定位。
2）坡口焊接法的安装要点为:钢筋计在钢筋加工场预先焊接，焊接时应将钢筋与钢筋计连接杆对中对正，采用坡口法焊接。与钢筋计配接的钢筋长度不宜小于1m。
3）对焊机焊接法的安装要点为:在现场于安装钢筋计的位置将钢筋截下相应的长度，将钢筋计与钢筋对中对正后进行焊接。焊接过程中用湿棉纱包裹仪器，且不断浇水降温，

钢筋计的测量值为实时测量值相对于基准值的变化量，所以基准值选取的准确与否，将直接影响到测值的准确性。
在外荷载变动不大选取相同时间、稳定气温的3次相近的读数，经平均后做为基准值，钢筋计安装在混凝土中应选取水化热过后的测值。基准值选定后应做好记录，作为计算的基准值。
为使基准值取的更准确，可将以上操作重复进行两次，如果两次测值基本相同(误差≤0.5％F.S)，则证明基准值取值正确。
钢筋计的测量值出现偏差时，可用以上方法重新校准基准值。

当工地上有剥肋直螺纹滚丝机设备，被测钢筋网未绑扎完成，将两根钢筋滚丝后与钢筋计两端的连接钢套旋紧，形成一整根钢筋将其就位到被测钢筋网中。
当工地上有剥肋直螺纹滚丝机设备, 被测钢筋网已绑扎完成，在钢筋网准备安装钢筋计的部位截取0.8～1m 米长钢筋(长度视配筋大小)，将其一裁为二，将2截筋滚丝后与钢筋计两端的连接钢套旋紧，形成根整钢筋后将其焊接到被截部位。
钢筋计的选型
正常情况下根据设计要求按被测钢筋的直径选配相应规格的钢筋计。当所选用的钢筋计规格与被测钢筋不匹配(或要求测量的应力范围大于所配钢筋计的测量范围时)，此时可采用钢筋计标号大于被测钢筋直径的方法，但计算时K值要乘比

通用强制对中基座采用三槽、中心插入和螺栓三种不同方式连接仪器，各用于各种型号仪器。

中心螺栓式：测量仪器附件中有三只铜螺栓，一头同规格与基座连接的，另一头分别为公制M16或英制5/8。其中公制螺栓适用国产各类经纬仪、全觇仪、GPS、测距仪和照准觇标连接。英制的螺栓适合徕卡、索佳、宾得、拓普康、尼康、蔡司以及其它进口各种型号的经纬仪、测距仪、全觇仪、GPS、照准觇标连接。

生产的各种型号的经纬仪、测距仪和全觇仪，因连接方式不同，附件同不含上述配件，如采用该厂仪器，请向我厂另购仪器连接件。

​

先浇第一层观测墩的底基，然后根据设计要求，确定观测墩的高度，达到设计要求和观测实用以及使用方便。常用观测墩的浇筑，使用时应首先制作木模，木模的内径尺寸和形状随工程或设计要求而异，各有不同（近年来，众多地方采用200mmPVC管作观测墩模具）。无论采用何种模具，上部10cm处必须断开，以便垂直调试和分期浇筑。其次观测墩顶部平面尺寸应大于基座尺寸3~4cm，以便浇灌二期混凝土。木模四周应用∮16钢筋或扁钢箍紧，以免浇筑时变形，木模四周应划中心线，以便对中。为使观测墩铅垂，浇筑时应使用经纬仪、水平仪、吊线锤对线。

变形监测的正负号应符合下列规定:
垂直位移:下沉为正，上升为负。
水平位移:向下游为正，向左岸为正；反之为负。

水平位移监测可采用视准线法、前方交会法和GNSS法等。混凝土坝也可采用垂线法、引张线法等。
垂直位移监测可采用水准测量、三角高程测量等方法，应采用三等水准及以上要求测量。
水平位移与垂直位移监测也可采用测量机器人、机器视觉等方法。

四川葛南仪器水文水资源终端符合水利行业标准通信规约和硬件产品技术要求：
《水资源监测数据传输规约》SL/T 427—2021
《水资源监测数据传输规约》（SZY206-2016）
《水资源监测数据传输规约》（SZY206-2012）
《水文监测数据通信规约》（SL651-2014）
《四川省水文测报系统技术规约和协议》（SCSW008-2011）
《特殊区域水文、水资源数据安全采集系统RTU追加测试》
《水量计量设备基本技术条件 》（SL/T 426—2021 ）
《水资源监测设备技术条件（SZY 203-2016）》
《水资源监控设备基本技术条件》（SL426-2008）

四川葛南仪器全系列大坝安全监测仪器遵循国家标准及行业标准明细，如下：
GB/T15406-2007《岩土工程仪器基本参数及通用技术条件》
GB/T 15966-2017《水文仪器基本参数及通用技术条件》
GB/T 24105-2009《岩土工程仪器基本环境试验条件及方法》
GB/T13606-2007《岩土工程仪器振弦式传感器通用技术条件》
SL 530-2012《大坝安全检测仪器检验测试规程》
DL/T1271-2013《钢弦式监测仪器鉴定技术规程》
…………

人工沉降测头可在特殊情况下或定期校核。作为自动化采集的补充，以保证数据的准确性和完整性。自动化沉降测头则按照预设的时间间隔持续采集沉降数据，高效且精准。CCD式双金属管标仪凭借其高精度的光学测量技术，能捕捉到微小的沉降变化。工程管理人员可以依据这些报告和预测结果，及时调整施工方案或采取相应的加固措施，从而保障工程的顺利进行和长期安全稳定运行。同轴管标尺寸参考：外保护管：无缝钢管保护管、铝心管/铝标管、钢心管/钢标管……。

小型水库测压管渗压计安装计算水位与人工测量水位比测方法：首先准备振弦式读数仪（建议与渗压计同厂家，或仪器设备初测满足要求）、振弦式渗压计（浸泡水、加延伸线）、电测水位计（带刻度尺）、考证表（记录表）。渗压计计算水位公式一般采用Pm=k*（F-F0）+B*(T-T0)/9.81+Hm（仪器探头埋设高程）。电测水位计Sm=孔口HM-水面SM；然后比较Pm与Sm的差值。

标准90°三角堰流量计算公式为Q=1.414×H^(²·⁵)，适用于堰口夹角90°、水头H在0.025-0.2米范围。其中Q为立方米/秒流量，1.414为经验系数（标准工况下适用），H需在水流稳定处垂直测量。

测斜管可兼做沉降管，管外配置沉降磁环(板)，沉降磁环(板)应与测斜管配套。
沉降板尺寸不小于40cmx40cm，厚度大于5mm。
测斜沉降管管径φ53mm、φ70mm。
磁环直径φ53mm、φ70mm。
具体安装方法参考……

梯形量水堰为一上宽下窄的梯形缺口，分一般梯形堰及辛普莱堰。最常用者为辛 普莱梯形堰，为辛普莱所设计，堰口 侧边为4:l(竖:横)的斜边。梯形堰过水能力较三角 形堰大，但堰前易引起泥沙淤积，流量小时，精度较 差，故要求最小堰上水头大于5厘米，堰顶长度不宜 小于最大堰上水头的1/3。梯形堰适用于比降较大、含 沙量较小的渠道。梯形堰口应严格保持水平，底宽b不宜大于三倍堰上水头，最大过水深一般不超过0.3m。

直角量水堰板又叫三角堰板，堰板过水断面为三角形的量水堰称为三角堰，三角堰的缺口为一个等腰三角形，底角采用直角。

圆管立柱不锈钢水位标尺制作加工步骤：
第一步，按用户提供图纸设计实物图例，采用一比一排版模式，每根样图与实物一致。
第二步，……。
圆管立柱不锈钢水位标尺安装：
首先，确保安装位置的地面平整且稳固，以避免因地面不平导致的测量误差。
接着，根据水标尺的设计规格，使用专业工具在地面上标记出圆管立柱的固定点位。固定点的位置需精确测量，以保证水标尺与水面保持垂直。
随后，将圆管立柱按照标记位置进行初步固定，并通过水平仪调整其垂直度，确保仪器能够准确反映水位变化。
最后，用高强度螺栓或混凝土对圆管立柱进行最终固定，确保其在各种环境条件下均能稳

坡比水位标尺设计及安装说明参考:
水位标尺
（1）仿宋字体，高宽比0.7。白底红字喷涂。
（2）旱限水位、正常水位、设计水位、校核水位待特征水位牌。
（3）刻度数字0~9，带小数点。
（4）E字型标尺牌规格为2348x700X1.5（不锈钢整块），水位特征牌650x560（不锈钢整块）。
（6）图中以毫米计。每“E"字为200mm高差。
（7）标尺喷漆：……。
（8）制作工艺：……。

四川葛南水位标尺制作流程：水位标尺设计图——水位标尺材料剪切——水位标尺刻模印板——水位标尺腐刻——水标尺喷漆——水标尺高温烘烤——打包发货
我们采用优质304不锈钢材料，经过精密加工工艺制作而成。这种水位标尺具有白色底色设计，刻度清晰醒目，便于在各种环境条件下进行水位观测。产品表面经过特殊处理，具有优异的防腐蚀性能，能够长期在水环境中使用而不生锈。标尺可根据客户需求定制不同长度规格，从0.1米到2.44米不等，满足不同场景的水位测量需求。每个标尺都经过严格的质量检测，确保刻度精准、安装牢固，适用于水库、河流、湖泊等多种水文监测场合。

四川葛南MCU-X型自动化采集设备或MCU-M型分步式自动测量单元采用全网通4G Cat1，支持移动、联通2G/3G/4G，电信4G网络，网络支持最大下行速率150Mbps和最大上行速率50Mbps，在缺乏3G和4G网络覆盖的偏远地区也能正常工作（移动、联通）。

四川葛南MCU-X型自动化采集设备或MCU-M型分步式自动测量单元满足和符合MQTT数据对接要求，由MCU采集接入的管道流量、水位、流速、水雨情、大坝监测等传感器原始数据，通过设备采集平台MQTT方式完成。满足用户不同平台MQTT接入数据格式和字符要求。
用户提供MQTT接收信息：
服务器地址: ***.***.***.***
服务器端口：***
客户端ID：(确保每一台设备的客户端ID不一样)
用户名：****
密码：*****
发布主题：$sys/j**l/{d**ice**-n**e}/*****g/p*****y/*****t

四川葛南MCU-X型自动化采集设备或MCU-M型分步式自动测量单元采集测值，通过MCU数据采集工具直接推送中间数据库（用户自定义数据库表/SCGN数据库表）。数据采集工具直接同步相同数据库或不同数据库之间的数据。

适用于四川葛南仪器全系列MCU采集设备。MCU的485端口或葛南数据采集工具上采用MCU对应测站地址进行水文协议SL651标准文本接收。通讯协议：水文监测数据通信规约SL651-2014，接收地址：用户提供，接收端口：用户提供，报送频度：1小时 整点报送，报文编码，接收类型。

北斗三号短报文数传终端与MCU-X型自动化设备信号传输对接，其中MCU自动化采集设备支多路信号传输，主要支持RS485、4GLTE-FDD/LTE-TDD、蓝牙BLE5.0、以太网、Lora以及WiFi通讯方式、Lora(选配)、NB-IOT(选配)、以太网口(选配)、网桥、数传电台、北斗终端传输等。北斗三号短报文数传终端满足MCU-X型自动化设备信号传输。

在深山、旷野等无线移动网络覆盖缺失或4G信号薄弱区域，实现数据采集与远程传输可采用“北斗短报文+4G通信+局域网本地采集”的多路传输解决方案，可以用北斗三号短报文数传终端连接MCU自动化采集进行数据传输，尤其在无公网覆盖的场景下。它能够充分满足MCU自动化采集设备在各类工作模式下的信号传输需求，包括主动召测（远程控制中心发起的数据请求）、定期点检（按预设周期进行的数据采样与上报）、人工巡检（巡检人员现场触发的数据采集）、设备自检（设备内部状态参数的自动上报）以及异常自报（当监测数据超出阈值时主动告警信息推送）等，确保即使在最偏远、最恶劣的环境中，通过北斗短报文稳定可靠地上传至管理平台。

MCU自动化采集设备485通讯配置串口服务器（串口转换器）实现本地通讯，建议串口连接器应满足以下要求：
（1）支持Win98/2000/2003/200812012/XP/Vista/7/818.1110/CE等系统支持Mac8/9,0S-XLinux2.4,Android等系统
（2）符合USB1.1和USB2.0标准向下兼容，USB端口供电，无需外接电源
（3）独有自动控制电路，支持自动握手协议
（4）零延时自动收发转换，即插即用
（5）±15KVESD 防静电保护，确保数据传输稳定、可靠
（6）USB转RS-232或RS-4851422
（7）标准DB9输出接口，配合接线端

渗流量大于1升/秒时宜采用量水堰法。1-70升/秒宜用直角三角堰，超过70升/秒宜采用梯形堰或矩形堰。监测时水尺读数精确至1毫米，测针或量水堰计读数精确至0.1毫米，堰上水头两次监测差值不超过1毫米。自动监测每年需进行至少1次人工比测。

水工电缆线施工的注意事项及检验要求包括：依据监理认证的质量评定表，参考施工单位的原始记录数据、基本资料表，并结合测试组的现场察看进行综合评估。

在土石坝填筑过程中埋设的仪器，观测电缆均要直接埋入填筑体内。敷设时，电缆有裸体的，也有缠裹（采用PVC管或UPVC管以及钢管）的。走线时，在设计线路上，在规划的线路上，开挖土体埋深度不得小于50 cm。埋线宽度视周围介质材料，位置，高程和预计最终变形而定，一般约为敷设长度的5%-15%，电缆应呈S型敷设。电缆应加保护管，安全覆盖厚度应不小于1m。

电缆外观检查：仔细查看电缆有无损伤痕迹、单根电缆长度及电缆总数量是否与定货一致等。同时应检查电缆的外护套是否有损坏或漏气段，若护套有损坏或漏气的部分不得使用。
导通性检查：将4芯电缆的端部两两相连，用万用表检查电缆的导通性。
电缆电阻检查：用万用表检查电缆的芯线是否有断线，芯线与芯线之间是否串通，检查电缆的电阻是否合乎要求，电阻值应小于60Ω/Km，各芯线之间的电阻应基本一致，其差异不应大于10%。
绝缘性检查：用兆欧表检查电缆的绝缘性，芯线与芯线及芯线与屏蔽线之间的绝缘电阻皆应超过500MΩ。
电缆防水性检查：检查时把电缆浸泡在水中，线头露出水面，不得受潮，1

语音提示模式：注意、警戒、撤离三种工作模式，可根据风险等级切换声光效果；
声光报警：内置扬声器和环形警灯，支持语音、警笛、闪光报警；
一键应答：具有报警、消警反馈叫应机制，支持一键报警确认和误报消除；
语音喊话：通过分组呼叫终端、APP、预警管理平台进行语音喊话发布语音消息；
指定播放：支持远程常识音频下发与播放功能;
紧急报警：支持接收平台、APP、呼叫终端的紧急报警指令；
远程管理：开机后无需任何操作即可连接管理平台，支持管理平台和APP进行远程管理，可实现全周期远程维护；
时间播报：平时待机时，轻触按键可播报时。
产品技术参数
电源：DC12V
通讯：4G
