装置中间位置垂直安装了一个径向压力表，表盘量程为0-1.6MPa，当前指针指向约1.0MPa位置，通过黄铜色接头与主管路连通，用于实时监测管路内的压力数值。
压力表下方的主管路上安装了一个带蓝色手柄的球阀，通过旋转手柄可以控制管路的通断，既可以在测压时开启通路，也能在检修、更换压力表时关闭，起到截流保护的作用。【详细】

四川葛南仪器制作加工正倒垂护管流程：基于水利工程正倒垂监测系统的个性化需求，四川葛南仪器提供专属定制服务：需求沟通：技术团队与客户深入对接，全面了解项目工况（如水库、大坝、隧洞等场景）、安装环境、垂管长度、直径及特殊技术要求；方案设计：结合客户需求、设计图纸、水利行业标准及监理单位要求等，出具护管结构设计图，明确材质、连接方式、尺寸参数等细节，经客户确认后启动生产。【详细】

将强制对中基座放置在钢筋骨架上方，通过水平仪调整基座至水平状态，误差控制在±1mm以内，随后用钢筋将基座与骨架焊接固定。【详细】

振弦式多点位移计由位移计、基座、护罩、接长测杆、测杆接头、PVC护管、护管接头、护管转接头、护管封头、定位盘、锚头、观测电缆等组成。
工作原理：当被测结构物发生位移将通过多点位移计的锚头带动接长测杆位移，接长测杆拉动位移计的测杆，位移传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物的变形量。同步测量埋设点的温度值。【详细】

重力坝内部安全监测仪器安装：渗压计、孔隙水压力计、扬压力计、测缝计、位移计、多点位移计、应变计、土压力计、钢筋计、锚杆应力计、无应力计等【详细】

重力坝环境量监测：雨量筒、投入式水位计、雷达水位计、MCU-1X型自动化采集设备、立杆、太阳能板、蓄电池、野外箱等水库水雨情相关设备安装【详细】

水库安全监测“三要素”主要指水位、雨量、图像（图片）监测，“四要素”主要指水位、雨量、图像（图片）及渗流监测。
‌水位‌：库水位实时数据监测。‌雨量‌：降雨量数据监测。‌图像‌：坝体外观视频或图片监测。‌渗流‌：渗流量或渗压数据监测 。‌‌‌该配置是在“三要素”（水位、雨量、图像）基础上增加渗流监测形成的标准化要求，广泛应用于小型水库安全管理 。‌‌‌【详细】

正垂线悬挂重锤建立基准线，用于测量坝体不同高程测点的挠度；
倒垂线下端固定在基岩锚块，上端连接浮筒保持铅直，监测基础位移并作为其他观测方法的基准。

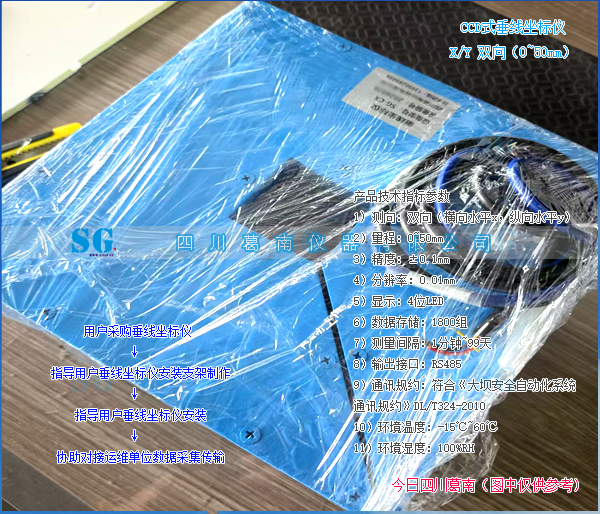

两者结合可通过垂线观测坐标仪测定各测点的绝对挠度数据，配合地基分层沉降测量等方法完成建筑物变形监测【详细】

DGK电测水位计适用于水库测压管人工比测。电测水位计的水位探头和塑胶测尺相连，测尺固定在卷筒上，探头的两电极之间有一个绝缘间隙，当探头和水接触时形成短路，电路接通音响蜂鸣器和指示灯，即可在顶部测尺上读取水位深度。适用于水库测压管人工比测、复核测压管自动化监测实测（扬压力计、渗压计、投入式水位计）的测值综合误差。【详细】

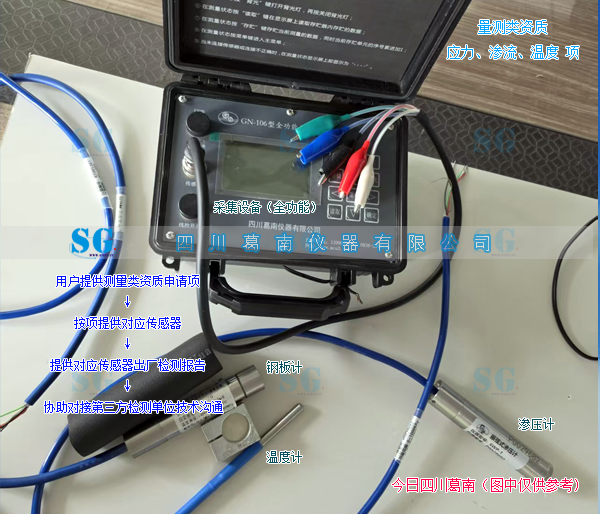

SWS型振弦式钢板计适用于水利钢梁、放水竖井钢结构、隧洞钢支撑应力监测。SWS-10B型振弦式钢板应变计适用于长期布设在水工建筑物或其它建筑物的钢结构上，测量引起钢结构应力发生变化的应变量，并可同步测量布设点的温度。振弦式钢板应变计弹性模量小，与被测结构物的随动性好，测量中不会干扰原应力场，包含式设计,全不锈钢结构，安装简单使用可靠，并可回收重复使用。振弦式钢板应变计具有智能识别功能。【详细】

SWE型振弦式土压力计适用于水闸闸基承压力。安装在闸基土体与混凝土接合部位，是了解被测结构物内部土压力变化的有效监测设备，并可同步测量埋设点的温度。振弦式土压力计结构简单，测值稳定,方便安装在需要长期监测土类物质压应力的任何场合。振弦式土压力计具有参数识别功能。【详细】

水库渗流监测梯形量水堰板和磁致式量水堰计安装后，采用MCU-X型自动化采集设备进行实时监测。远程数据调试、参数设置、采集时间、电压查询、工作状态查看等。【详细】
