钢丝水平位移计安装方法-SG

仪器设备组成：WLS型钢丝水平位移计由锚固板，铟合金钢丝、保护钢管、伸缩接头、测量架、配重机构、读数游标卡尺等组成。

工作原理：钢丝水平位移计通常亦称之为引张线式水平位移测量装置。其工作原理是在设计的测点高程上，水平铺锚固板，通过固定在锚固板上的钢丝卡头传递给钢丝，钢丝套入能自由伸缩并经防锈处理的钢管（镀锌钢管），或硬质高强度塑料管（PVC塑料管），从各设计测点引出线膨胀系数很小的不锈铟钢合金钢丝（安装在保护管内），至观测房固定标点，经导向滑轮，在引出线末端挂重锤，当测点发生水平位移时，带动钢丝移动，在固定标点处用游标卡尺或位移计即测量出钢丝的相对位移，再加上观测房内固定标点的相对位移量。

钢丝水平位移计产品使用说明书（埋设与安装）

4、埋设与安装

钢丝水平位移计埋设是与坝体填筑同时进行的，如何做到互不干扰，既不影响大坝填筑进度、质量，又确保埋设安装质量，选择合理的施工方法，精心组织施工是十分重要的。建议采用分段埋设施工方法：先埋设坝轴线下游侧的设备，大坝施工机械则从坝轴线上游侧通过，埋设剖面两边的坝体仍可正常施工。

坝轴线下游侧钢丝水平位移计埋设安装后，即对坝轴线上侧的钢丝水平位移计进行埋设。

在现场安装钢丝水平位移计过程中，应日夜有人保管设备防止丢失；对已埋设备沿未埋建筑到正常施工的埋设部分，应设立警戒线，禁止施工机械通过。

4.1钢丝水平位移计埋设方法有沟式法、槽式法和沟槽混合法。

4.1.1沟式法

当坝面填筑到埋设高程以上0.8－1.2m时，在粗粒料坝体中挖深到埋设高程以下30cm，用碎石料填平补齐压实到埋设高程以下10－15cm；在细粒料坝体中挖深到埋设高程以下的10－15cm时，应仔细操

作，避免超挖，整平压实基床，压实密度应与周围填筑的坝体相同。沟的底宽应大于压实机具的宽度。

4.1.2槽式法

当坝体填筑到埋设高程以下30cm时，在埋设剖面线两边用填筑坝体的石块砌墙，墙高约0.6－0.8 m。

在槽内铺垫10－15 cm碎石料，在伸缩节、保护管周边覆盖20 cm碎石料，然后沿管线分层填筑，压实坝体料。当坝筑到埋设高程以上1.2 m，即可正常填筑坝体。不允许将块石直接卸在槽内。只能卸在槽的两侧，用推土机缓慢推入槽内。

4.1.3沟槽混合法

当沿钢丝水平位移计埋设高程坝体填筑高度不同时，可采用沟式法和槽式法，参考上述沟式法、槽式法。

4.2钢丝水平位移计（人工读数方式）：

人工测量装置主要由锚固板、不锈铟钢丝、钢丝头固定盘、分线盘、保护管、砝码及升降子部件、伸缩接头、固定标点台、位移测量游标卡尺等组成。

4.2.1锚固板

锚固板是一个高400mm，长400mm, 厚6～10mm的矩形钢板，在锚固板的中心开一配保护外径的园孔128mm埋入坝体的端部锚固板应装一固定钢线水平位移计钢丝的压帽。

在埋设锚固板、固定盘的基床处，使基床面积为（宽×长）为1.2m×0.8 m。再挖深30cm，然后铺垫碎石料压实，使碎石料基床面低于埋设高程30 cm，在锚固板、固定盘处立模，尺寸为1.0 m×0.35 m×0.6 m。待安装管线、测试仪器、性能符合要求后，方可填筑砼（400＃、加速凝剂）。砼块体不可将固定盘两端的保护管封牢。

4.2.2铟瓦合金钢丝

铟瓦钢丝主要是由Co和Cr等材料冶炼拉制成的直径为φ2mm的铟瓦合金钢丝，有一定的柔性，不生锈，线膨胀系数低（每1℃为6~7×10-7），强度高。

按各点编号至观测房观测台的距离配钢丝长度，每根应放长4－5m。分别盘绕在专用绕线盘上、系上测点编号牌。盘绕钢丝时切忌交叉和弯折。微弯的钢丝应用木锤整直。切不可用铁锤敲打。对有弯折的钢丝则不允许使用。否则，安装后挂重，钢丝将会被拉断，造成无法挽回的损失。

将钢丝套上紧线夹并系好编号牌，嵌放在专用穿线工具的引线盘内，并盖好保护套。

4.2.3保护管

保护管一般用镀锌钢管，或高强度的硬质PVC塑料管，管径为φ120mm，长度1～3m。装锚固板的

保护管端应车制螺纹。其它管段的两端口只需去毛刺打磨平整。

施工时可预先3m长的保护伸缩接头、压环、浸油石棉盘根，组装分线盘管路段，组装后的长度约为3.2m（3.16－3.24m）。对于不足3m的保护管也可按上述方法组装。目的只是使两测点间的伸缩管路段总长符合设计施工要求。

4.2.4钢丝端头固定和分线盘

固定盘与分线盘是同一件用铝合金或经防锈处理的钢板制成的一个圆盘，其厚度约7~10mm，它与伸缩接头相配，均布打穿线孔，孔的数量决定于测点的多少。

按各点编号至观测房观测台的距离配钢丝长度，每根应放长4－5m。分别盘绕在专用绕线盘上、系上测点编号牌。盘绕钢丝时切忌交叉和弯折。微弯的钢丝应用木锤整直。切不可用铁锤敲打。对有弯折的钢丝则不允许使用。否则，安装后挂重，钢丝将会被拉断，造成无法挽回的损失。

将钢丝套上紧线夹并系好编号牌，嵌放在专用穿线工具的引线盘内。并盖好保护套。

4.2.5伸缩接头

伸缩接头是一个比保护管大一些，带法兰盘与另一伸缩接头可连接的短管。两伸缩接头之间可夹持锚固板或分线盘，它与保护管连接处应设一阻挡泥砂进入伸缩接头内的挡泥砂圈。这个密封圈还起到使保护管置于伸缩接头管端的中间位置的作用。挡泥砂圈的构造是由压环、浸油石棉盘根、压紧螺母等构成。

4.2.6固定标定台（观测台）

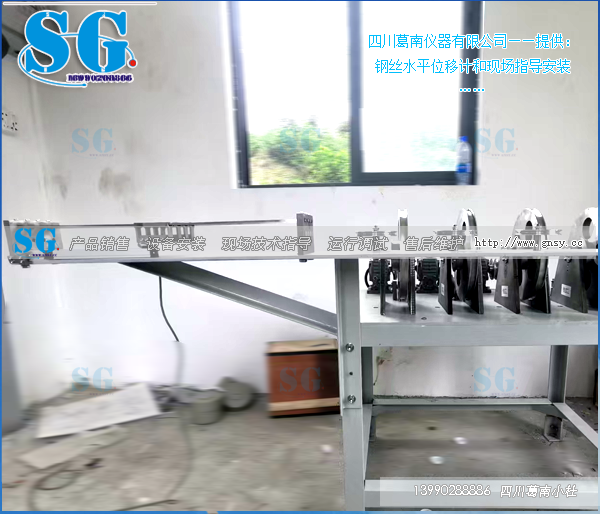

固定标点台是一有相当刚性的钢制框架，框架上装设固定标点，测量水平位移的游标卡尺（或电测位移传感器）、导向轮，拉直钢丝水平位移计的恒重砝码，框架被固定在地脚螺栓上。在观测台下面还可设置液压或机械式的砝码托起装置，使钢丝水平位移计的铟钢丝不至于长期受拉力的作用。

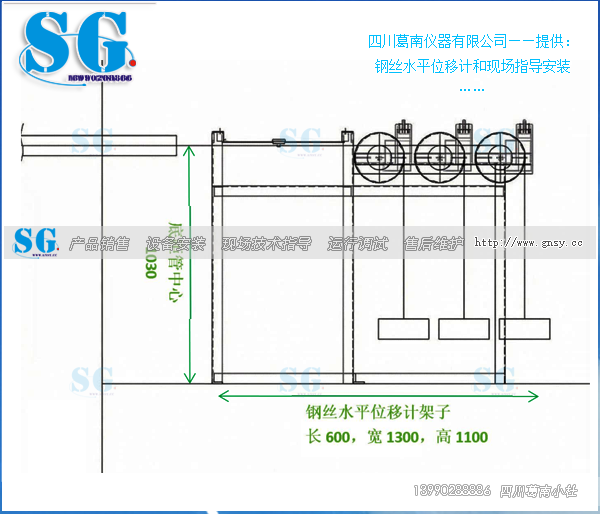

管线调整完成后即可以进行测量架安装。先将测量架固定在已浇注好并已凝固的混凝土台上，用膨胀螺钉固定测量架。测量架底框下的混凝土台座应低于底框，为扩大位移范围预留。然后将钢丝经尺架绕在砝码盘的小盘上，并用压线板将钢丝固定在砝码盘的小盘上。吊重钢丝绳绕在砝码盘的大盘上，并用压线板将钢丝绳固定在砝码盘的大盘上。钢丝和钢丝绳在大、小盘上应各绕三圈。测尺安装好后，即可检查钢丝的联动是否正常，并可进行初步的测试。

5、浇筑与回填

首先对各个安装环节进行全面检查，再进行一次初步的测试，确认合格后可进行回填。

回填的步骤是：首先在锚固板埋设处也就是测点处，立模浇一个能全包住锚固板的钢筋混凝土的块体。块体尺寸应能将锚固板及两端法兰盘全部包进块体内，并捣实。施工中应防止混凝土沙浆进入伸缩接头与保护钢管之间的缝隙，否则将会影响伸缩接头的滑动。

混凝土块体拆模后，即可进行管线四周回填。管线四周回填应十分仔细，必须压实到与四周坝体相同的密实度，在压实中要防止冲击保护钢管。

回填应采用原坝料，靠近仪器周围应用细粒料填充压实。当回填超过仪器顶面 1.8m，即可进行大坝的正常施工的填筑。

6、试测

一切安装正常后，即可进行试测。试测先在砝码盘的大盘上吊重 60Kg 的砝码，对钢丝进行预拉直(此工作亦可在回填前进行)，24 小时后改为正常测试的吊重 45Kg 的砝码。反复多次的加卸荷测试读数值，其重复读数小于 2mm，即可认为安装完成。

7、测量

钢丝位移计的钢丝不应长期承受荷载，否则钢丝会产生疲劳变形。每次测量完成后，即应取下部分砝码，留 10～20Kg 砝码在砝码盘上，正常测试时的吊重砝码应为 45Kg。增减砝码应轻拿轻放，不得冲击钢丝。
