振弦式多点位移计安装步骤实例参考

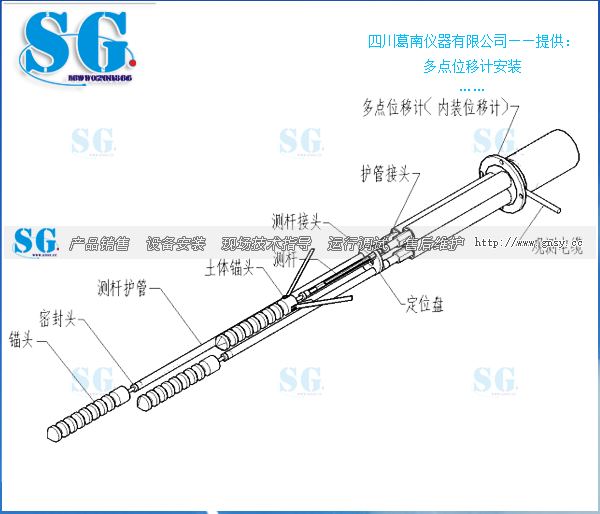

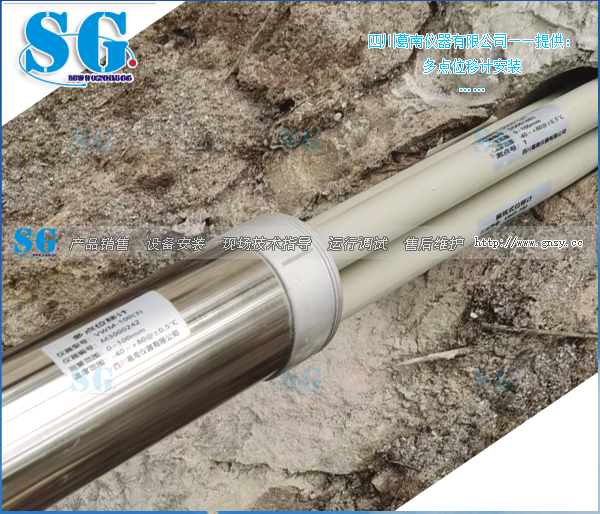

    振弦式多点位移计由位移计、基座、护罩、接长测杆、测杆接头、PVC护管、护管接头、护管转接头、护管封头、定位盘、锚头、观测电缆等组成。

    工作原理：当被测结构物发生位移将通过多点位移计的锚头带动接长测杆位移，接长测杆拉动位移计的测杆，位移传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物的变形量。同步测量埋设点的温度值。

    多点位移计的组装

  (1)多点位移计的出厂状态

    多点位移计出厂时位移计及护管及转接头均与基座组装在一起，观测电缆已接好(标配5米)，安装埋设时只需连接接长测杆、护管、锚头等附件即可。

  (2)接长测杆、护管、锚头等附件

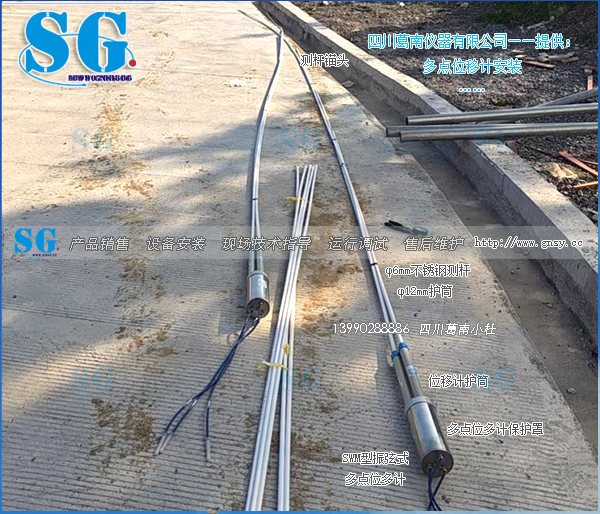

    安装前应先核对测量点数及各点深度，根据各测点的测量深度配备不锈钢接长测杆(￠6)和PVC护管(￠16)的长度。

    接长测杆分为：0.5米、1米、1.5米三种标配长度，1.5米的接长测杆为主杆，0.5米和1米的接长测杆用于调配测杆总长度。1.5米的护管为标配长度，用户安装时可自由裁成需要的长度进行调节。

    多点位移计组装先将各点的第一节接长测杆和多点位移计测杆用六方接头连接，第二节接长测杆与第一节接长测杆也用六方接头连接，穿入第一节护管，护管的一头插入护管转接头，另一头用护管接头与下一节护管连接，套上分配盘。依次连接各点的接长测杆和护管到设定的长度(接长测杆比护管长一点)。

    接长测杆与接长测杆用不锈钢六方接头连接，要用扳手或钳子拧紧；护管和护管的接长用护管接头连接，涂PVC胶直接插入连接。

    当各点接长测杆与护管接长到设定长度后，安装护管封头和锚头。护管封头穿在测杆上，外圆处涂PVC胶插入护管尾部固定。锚头旋在测杆尾部。

    (3)分配盘和自锁扎带

    分配盘应安装在距安装基座0.5米左右处，其作用是将接长测杆和护管分配在固定的位置上，以便使各点位移计及测杆与安装基座分配就位。

    自锁扎带的作用是集垅护管和测杆，使其不扭曲或交错，入孔时减少与孔壁间的摩擦方便入孔。安装时可每隔约1～2米将测杆及护管(包括排气管、灌浆管)等排列整齐，用自锁扎带捆扎在一起。

    (4)观测电缆

    多点位移计出厂时按工程需要配备相应长度的电缆(标配5米)，电缆与每支位移计的连接采用接线端子，工地现场如需检查线路或更换位移计打开安装基座保护罩即可操作。

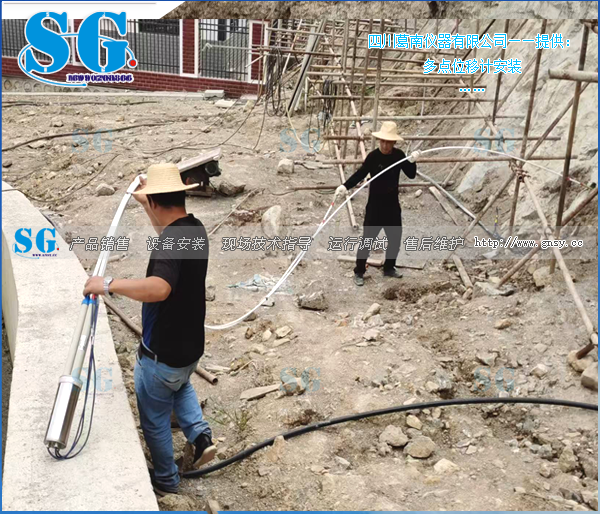

    多点位移计在现场组装完成后，要用读数仪测读各支位移计的读数，确认组装无误及每支位移计工作正常，方可将多点位移计入孔。

    (5)多点位移计安装适用孔径

    多点位移计测量点数的多少诀定埋设所需钻孔孔径的大小，多点位移计埋设适用的最小孔径如下表所示(仅供参考，单位mm)：
