梁式倾斜仪、面板坝倾斜仪
产品用途
梁式倾斜仪适用于安装在混凝土大坝、面板坝、土石坝等水工建筑物，及工民用建筑、道路、桥梁、隧道、路基、土建基坑等测量其倾斜变化量，并方便实现测量数据的自动采集。
梁式倾斜仪采用的是耐冲击型倾斜传感器，可靠性好，稳定速度快，铝合金基尺，坚固耐用。梁式倾斜仪具有智能识别功能，输出信号为 RS485 数字量，直接显示工程值(位移或角度)。
产品规格及主要技术参数
规格型号 | ELT-30 |
测量范围 | ±30°/±90°(3 轴) |
灵敏度 | ≤9" |
测量精度 | ≤0.05%F.S |
工程最小读数 | ±0.04mm/1000mm |
基尺长度 | 0.5m～2m |
耐水压 | ≥1MPa |
绝缘电阻 | ≥50MΩ |
产品结构及工作原理
A）结构
梁式倾斜仪由倾斜传感器、安装基尺、观测电缆等组成。
B）工作原理
当被测结构物产生倾斜变形，通过安装基尺传递给倾斜传感器。倾斜仪内装有伺服传感器，当传感器发生倾斜变化时，倾斜变化量与输出的数字电量呈对应关系，即可测出被测结构物的倾斜角度，同时它的测量值可显示出以零点为基准值的倾斜角变化的正负方向。
梁式倾斜仪可布设为一个测量单元独立工作，亦可多支连线布设描绘出被测结构物的水平倾斜或垂直倾斜曲线，特别适用于测量面板坝、遂道、路基等的沉降。若在被测物上装成二维方向，可用于测量大型结构物(如大坝、山体、边坡)的二维变形。梁式倾斜仪可回收重复使用，并且方便实现倾斜测量的自动化。

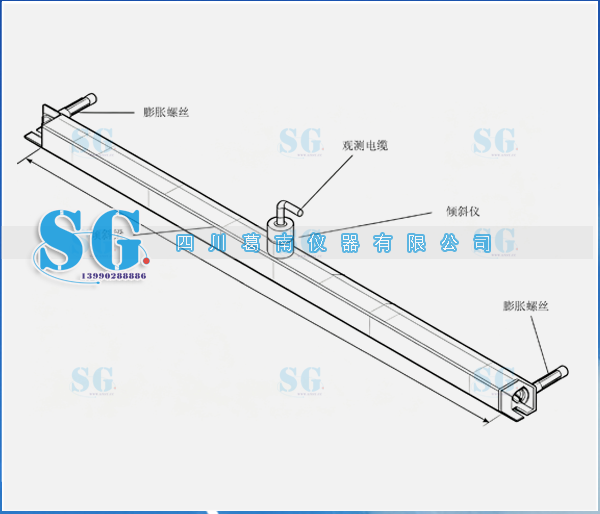

C）结构示意图
计算方法
梁式倾斜仪的一般计算公式：
当被测结构物发生倾斜变形，倾斜仪将同步感受变形，其倾斜角度θ 与输出的电量Ｆ有如下计算公式：
θ=a + b×F + c×F^2 + d×F^3
式中：θ — 梁式倾斜仪的测量值，单位为°；
F — 梁式倾斜仪的实时测量值，单位为 F；
a﹑b﹑c﹑d — 梁式倾斜仪的标定系数。
计算位移量
由倾斜角度即可计算出以安装基尺为标长的角位移变化量，其角位移变化量 h 与倾斜角度θ 有如下计算公式：
△h = L(sinθ - sinθ o)
式中：△h—被测结构物的倾斜变形量，单位为 mm；
L—倾斜仪安装基尺的标长，单位为 mm；
θ—被测结构物的实时测量倾斜角度，单位为°；
θo—被测结构物的基准倾斜角度，单位为°。
注：ELT-30型梁式倾斜仪具有智能识别功能，输出信号为 RS485 数字量，直接显示工程物理量(位移或角度)，不需要计算，以上公式仅为参考。

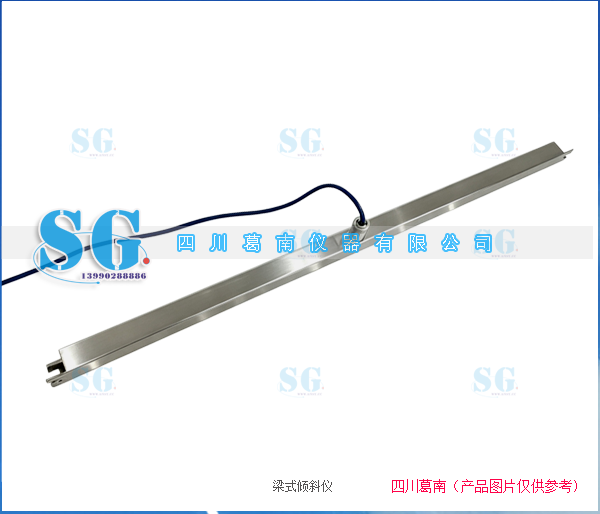

产品实物图
梁式倾斜仪基准值
梁式倾斜仪的测量值为实时测量值相对于基准值的变化量，所以基准值选取的准确与否，将直接影响到测值的准确性。
选取相同时间、稳定气温的 3 次相近的读数，经平均后做为基准值，梁式倾斜仪安装在混凝土中应选取水化热过后的测值。基准值选定后应做好记录，作为计算的基准值。
为使基准值取的更准确，可将以上操作重复进行两次，如果两次测值基本相同(误差≤ 0.5％F.S)，则证明基准值取值正确。
梁式倾斜仪测量值出现偏差时，可用以上方法重新校准基准值。
梁式倾斜仪测量
A）便携式读数仪测量
现场测量梁式倾斜仪用GN-106 型全功能读数仪，将测量线一头连接读数仪，测量线另一头各色夹子对应连接上倾斜仪的输出电缆， 黑（12V—）、红（12V+），白（A）、绿（B）测485信号。倾斜仪内附有智能识别芯片，其内存贮有该倾斜仪的编号、标定系数K等信息。用读数仪测量时会自动将识别信息读出，顺序存入读数仪内，通讯给计算机，方便快速统计计算及查询，使测量工作实现人工智能无纸化操作。
工程现场多支梁式倾斜仪电缆被意外挖断，仅用读数仪测量一遍，就可自动识别出每支倾斜仪所对应的编号及身份信息。
B）自动化采集设备测量
自动化测量用 MCU-M型分布式模块化自动测量单元，可接入8～16～24～32～40支梁式倾斜仪；用MCU-X型自动化采集仪可接入1～4～8～16～20～24～32～40～80支梁式倾斜仪。
适用于单台或多台组网自动测量，接入通道任意组合，具有智能识别读取身份参数、故障智能诊断、实时采集、定时采集、测量数据存贮、自动休眠、防水、防雷、抗电磁干扰等能力。
数据采集平台软件对测量数据可选485计算值、频率、模数等方式。
梁式倾斜仪故障
用 100V 直流兆欧表或用万用表 MΩ 档测量(红、黑线对绿、白线或对屏蔽线)的电阻值，如果电阻测值非常大或无穷大，电缆或接头可能断开。如果电阻测值非常小，电缆或接头可能是短路，其表现为读数仪测不出读数。
梁式倾斜仪安装
梁式倾斜仪基尺(梁)的标距可定为 1 米、2 米…等，先根据设计要求确定仪器的安装位置和测量倾斜角的方向，然后将梁式倾斜仪的基尺的一端固定在被测结构物的基面上，连接读数仪调整基尺的另一端，将倾斜仪初始测值调整接近零点后固定基尺。也可根据需要自定仪器的初始倾斜角度，使仪器的正负变化范围适应实际测量的需要。
在梁式倾斜仪上标有仪器的正负方向记号，安装时以此记号对应设定正负方向。安装时也可松开传感器底面的 4 个螺钉，仪器的正负方向记号做 90°和 180°调整以适应安装要求。
特别提示：安装在野外的仪器应设置防雷保护措施。
