    针对双电源自动切换电器柜的组装,其流程在通用高低压柜的基础上,增加了核心的“双电源切换装置”安装与逻辑调试环节。

    • ¥0.00
      ¥0.00
产品使用

针对双电源自动切换电器柜的组装,其流程在通用高低压柜的基础上,增加了核心的“双电源切换装置”安装与逻辑调试环节。


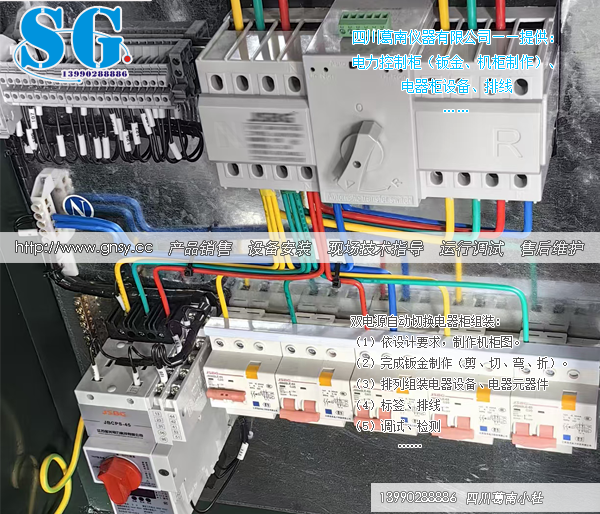

双电源自动切换电器柜组——产品实物图

双电源自动切换电器柜组装作业流程

    1 方案设计与选型

    图纸深化:依据一级负荷供电需求,绘制一次系统图及二次控制原理图,明确主电源与备用电源的接入方式。

    元器件选型:重点确认双电源切换开关的容量、级数及控制器功能(如自动/手动、自投自复/自投不自复),选配合适的断路器或熔断器作为隔离保护。

    2 柜体制作与预处理

    钣金加工:按标准流程进行剪切、折弯、焊接及表面处理(喷塑/镀锌),确保柜体具备足够的机械强度和防护等级(IP等级)。

    布局规划:根据开关体积大、发热量大的特点,合理规划安装位置,预留足够的散热通道及铜排走线空间。

    3 核心器件安装与布线

    装置安装:牢固安装双电源切换装置,确保主开关、备用开关及传动机构动作顺畅,无卡阻现象。

    主回路连接:严格按照相序标识连接主电源进线、备用电源进线及出线铜排,确保连接力矩达标,接触良好。

    控制回路布线:规范布设采样线、控制线及信号线。重点做好互锁逻辑线路(机械互锁与电气互锁),严防两路电源并列运行。

    4 调试与逻辑验证

    电气检测:测量主回路绝缘电阻及耐压情况,检查控制器工作电源是否正常。

    功能模拟测试:

    (A)自动模式:模拟主电源断电/缺相/欠压,验证是否自动切换至备用电源;主电源恢复后,验证是否自动复位。

    (B)手动模式:测试手动操作机构能否正常分合闸。

    (C)切换时间测试:确认切换延时时间设置是否符合设计要求(通常为秒级或毫秒级)。

    5 出厂验收与建档

    一致性核对:检查实物与图纸、接线是否一致,特别是互锁安全回路。

    紧固与防护:复查所有电气连接点紧固情况,确认门板接地线连接可靠。

    资料归档:出具出厂检测报告、合格证及装置说明书,建立产品档案以便追溯。
