1）搜索关键词

    L型不锈钢标点、不锈钢沉降标点、L型墙标、L型观测墩沉降标点

2）产品用途

   L型不锈钢墙标水准点主要用于监测高边坡、挡土墙、水库大坝防浪墙、水库大坝溢洪道等垂直沉降观测或水准测量的水准基点使用。

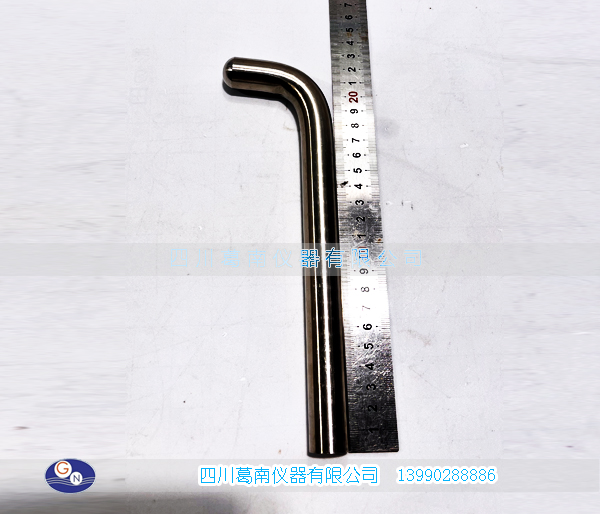

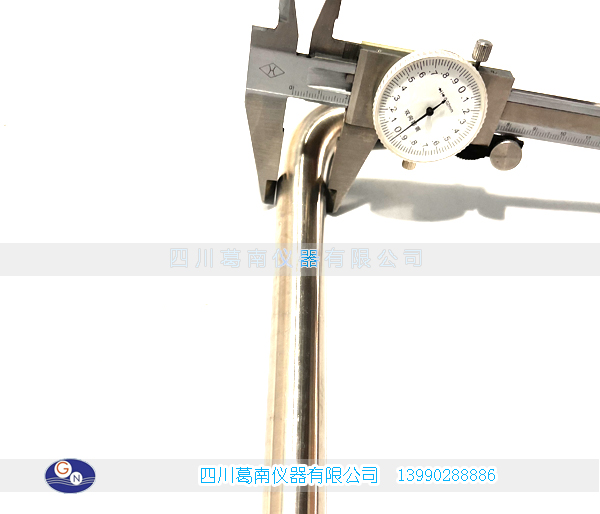

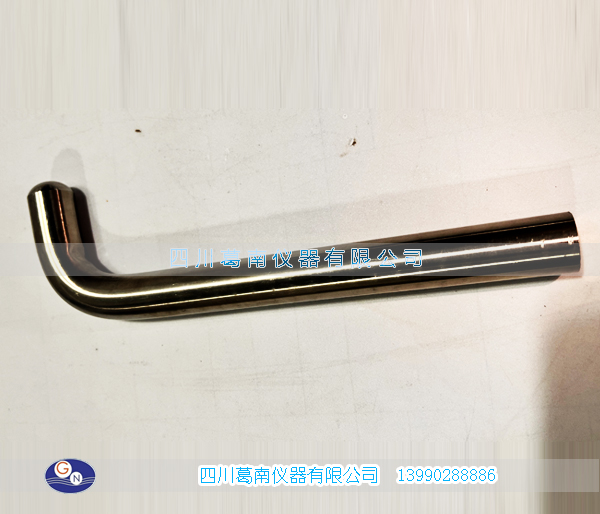

  3）产品实物图片

 4）产品结构及工作原理

    A）L型不锈钢墙标水准点（L型沉降标点）是一种常用的地表沉降监测器具，因整体呈“L”形状得名，主要由水平埋入段和垂直露出段组成：

         水平段：埋入被测区域的土层或结构内部，确保与监测点稳定结合；

         垂直段：露出地面/结构表面，顶端设置测量标识点，用于接收监测数据。

    B）标杆直接插入被测混凝土墙体内，采用不锈钢墙标头可以安放水准尺。

5）产品技术指标

    A）产品型号：LD-L2；

    B）仪器长度L：260mm；　　　　　

    C）仪器插入横杆长L1：200mm

    D）标头长L2：60mm；

    E）标点直径 r：20mm；

    F）标芯球头 R：20mm；

    G）标芯球头H：高 8mm

    H）精度：±0.1mm；

    I）材料：优质不锈钢，一次性成形。

    J）其它：用户可自行配外保护盖、翻盖孔口保护装置。

6）📐计算方法

A）沉降量的计算方式：S=H₀- Hₙ

      初始高程H₀：沉降标安装完成后首次测量的顶端标识点高程（基准值）

       某次测量高程Hₙ：第n次测量时的顶端标识点高程

      累计沉降量Sₙ：从初始测量到第n次测量的总沉降量

       阶段性沉降量ΔSₙ：第n-1次测量到第n次测量的沉降量

B）单次沉降量计算

    单次沉降量为两次测量的高程差，公式为：  ΔSₙ = Hₙ₋₁ - Hₙ

    若ΔSₙ为正值，说明监测点发生沉降

    若ΔSₙ为负值，说明监测点发生隆起

C）累计沉降量计算

   累计沉降量为初始高程与某次测量高程的差值，公式为：  Sₙ = H₀ - Hₙ

    若Sₙ为正值，说明监测点累计发生沉降

    若Sₙ为负值，说明监测点累计发生隆起

D）沉降速率计算

    沉降速率为单位时间内的沉降量，用于判断沉降趋势，公式为：  Vₙ = ΔSₙ / Δtₙ

    Δtₙ为第n-1次测量到第n次测量的时间间隔（单位：天/月）

    沉降速率单位通常为mm/d或mm/月

E）📊 数据处理与分析要点

  a )数据修正：测量过程中需考虑仪器误差、温度变化等因素，对原始数据进行修正

  b）趋势分析：通过绘制沉降量-时间曲线，判断沉降是匀速、加速还是减速变化

  c）预警阈值：根据工程要求设定沉降速率和累计沉降量阈值，超过阈值时及时发出预警

  d）均匀性分析：对比同一区域多个沉降标的沉降数据，判断沉降是否均匀，若差异过大需排查原因

7）用途及应用

    用途：

    沉降监测：精准捕捉建筑地基、路基、基坑、矿山边坡等区域的垂直位移变化

    变形分析：通过长期数据积累，判断沉降趋势、速率及均匀性

    预警参考：为工程结构的稳定性评估提供关键数据支撑

   民用建筑、工业厂房的地基沉降观测

    应用：

    公路、铁路路基的变形监测

    水利大坝、港口码头的安全监测

    基坑开挖、隧道施工的周边环境监控

8）安装示意

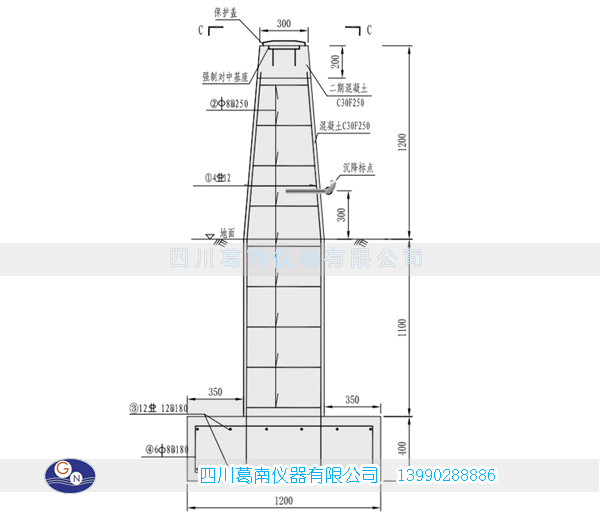

不锈钢墙标水准点安装示意图

9）安装与测量要点

   A）安装规范

    a)水平段需埋入原状土或结构层深度≥50cm，确保与基体牢固结合

    b)垂直段需保持垂直，顶端标识点应水平、光滑，便于测量仪器识别

    c)安装完成后需设置保护装置，避免外力碰撞或人为破坏

    B）测量方式

    a)常用水准仪、全站仪等专业测量仪器进行周期性观测

    b)首次测量需建立初始基准值，后续每次测量数据与基准值对比，计算沉降量

    c)测量周期根据工程阶段调整：施工期可每周1-2次，稳定后每月1次
