1）搜索关键词

    LD型水平位移沉降观测点、十字准线盘沉降观测点、沉降观测盘、LD型水库水平位移观测点

2）产品用途

   A）LD型水库水平位移沉降观测点是设置在水库大坝、坝基、边坡等关键部位的监测设施，用于监测结构在水平方向和竖向垂直的位移变化，是评估水库安全运行的重要依据。

   B）水平位移沉降观测点应依据建筑物的形状、结构、地质条件、桩形等因素综合考虑，布设在最能敏感反映建筑物沉降变化的地点。一般布设在建筑物四角、差异沉降量大的位置、地质条件有明显不同的区段以及沉降裂缝的两侧。埋设时注意观测点与建筑物的联结要牢靠，使得观测点的变化能真正反映建筑物的变化情况。并根据建筑物的平面设计图纸绘制沉降观测点布点图，以确定沉降观测点的位置。在工作点与沉降观测点之间要建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。

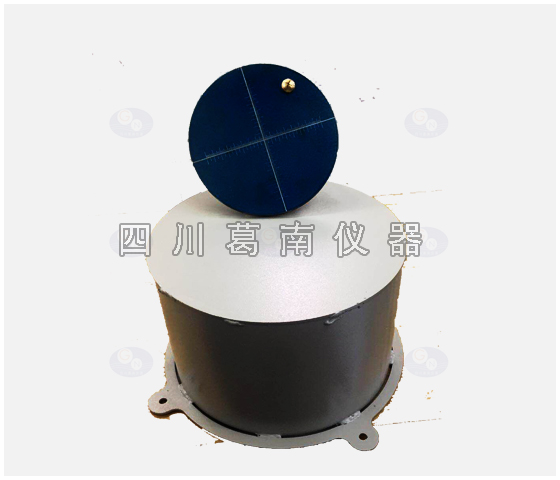

3）产品实物图片

4）产品结构及工作原理

    A）产品结构：水平位移沉降观测点主要由水平位移十字准线盘、水准标点、三角底座支架或钢心管连接套组成；堤防边坡安装时通常采用钢管罩进行保护。

    B）工作原理：

   a）全站仪观测法：使用全站仪测量观测点的坐标变化，计算水平位移量，精度高，适用于小范围监测；

   b）GPS观测法：通过GPS接收机接收卫星信号，实时获取观测点的坐标，实现自动化监测，适用于大范围监测

   c）引张线观测法：在坝顶设置引张线，通过测量观测点与引张线的偏差，计算水平位移量，适用于直线型大坝的监测

5）产品技术指标

    基座盘：圆盘190mm，200mm；

    盘型：十字准线，线宽2mm；

    盘面厚：8~10mm

    沉降标点：十字标芯

    沉降标点：R=20mm

6）数据处理及监测要求

   A）数据处理

    a)坐标计算：根据观测数据，计算观测点的平面坐标

    b)位移量计算：将本次观测坐标与初始坐标对比，计算水平位移量和位移方向

    c)趋势分析：绘制位移量-时间曲线，分析位移趋势和速率

    d)稳定性评估：根据位移数据，结合大坝的设计标准和运行情况，评估大坝的稳定性

    B）监测要求

    a)实时掌握大坝结构的水平变形情况

    b)分析变形趋势，判断大坝稳定性

    c)为水库安全预警和运行管理提供数据支持

    d)验证大坝设计和施工质量

7)安装位置选择

    a)代表性：选择大坝变形最敏感、最能反映整体变形特征的部位

    b)稳定性：观测点应设置在稳定的基岩或结构上，避免自身变形影响监测数据

    c)便于观测：观测点应视野开阔，便于测量仪器操作，不受障碍物遮挡

    d)安全性：设置在人员易到达、相对安全的区域，避免在危险地带设置

    e)坝顶：沿坝顶轴线每隔50-100米设置一个观测点，监测坝顶的水平位移

    f)坝坡：在上下游坝坡的不同高程设置观测点，监测坝坡的滑动变形

    g)坝基：在坝基两岸的基岩上设置观测点，监测坝基的水平位移

    h)溢洪道：在溢洪道两岸的挡土墙、消力池等部位设置观测点

    i)边坡：在水库周边的不稳定边坡上设置观测点，监测边坡的滑动趋势

8)📊 观测方法与数据处理

    A)观测方法

    a)全站仪观测法：使用全站仪测量观测点的坐标变化，计算水平位移量，精度高，适用于小范围监测

    b)GPS观测法：通过GPS接收机接收卫星信号，实时获取观测点的坐标，实现自动化监测，适用于大范围监测

    c)引张线观测法：在坝顶设置引张线，通过测量观测点与引张线的偏差，计算水平位移量，适用于直线型大坝的监测

    B)数据处理

    a)坐标计算：根据观测数据，计算观测点的平面坐标

    b)位移量计算：将本次观测坐标与初始坐标对比，计算水平位移量和位移方向

    c)趋势分析：绘制位移量-时间曲线，分析位移趋势和速率

    d)稳定性评估：根据位移数据，结合大坝的设计标准和运行情况，评估大坝的稳定性

9)⚠️ 观测点的维护与管理

    a)定期检查：每月对观测点进行一次外观检查，查看观测点是否损坏、松动，保护装置是否完好

    b)清洁保养：定期清理观测点表面的灰尘、杂物，保持测量标识清晰

    c)校准校验：每年对观测点进行一次校准，确保观测数据的准确性

    d)档案管理：建立观测点档案，记录观测点的位置、类型、安装时间、观测数据等信息，便于查阅和分析
