钢尺收敛计（百分表）
钢尺收敛计适用于测量地下厂房、洞室、隧洞等构筑物的廓线变形，该仪器结构简单、操作方便、重量轻，并采用夜光漆指示线，能适应工程现场环境下正常工作。
-
￥0.00￥0.00
-
钢尺收敛计适用于测量地下厂房、洞室、隧洞等构筑物的廓线变形，该仪器结构简单、操作方便、重量轻，并采用夜光漆指示线，能适应工程现场环境下正常工作。
搜索关键词：
钢尺收敛计、百分表钢尺收敛计
产品用途：
GN-SL(A)型钢尺收敛计适用于测量地下厂房、洞室、隧洞等构筑物的廓线变形，该仪器结构简单、操作方便、重量轻，并采用夜光漆指示线，能适应工程现场环境下正常工作。

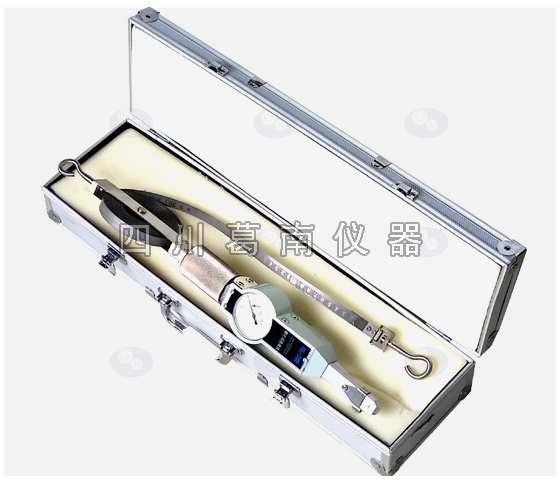

产品实物图片：
产品规格及主要技术参数：
量程：20m、30m ；
最小读数：0.01mm ； ``
系统误差：0.5mm ；
钢尺拉力：100-120N ；
重量：1.75kg ；
温度修正系数：12×10-6mm／℃。
产品结构及工作原理：

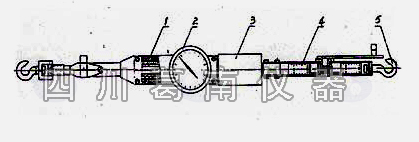

结构：弹簧、百分表、调节螺母、钢尺、挂钩等部件组成，
工作原理：
当测量两点间的距离时，先将两挂钩挂在待测两点的钩子上。将定位销针插进临近测尺的定位孔中，调整调节螺母使游动线与指示线重合(使拉力弹簧保持在恒力状态)，便可读取百分表数值，加上尺子测值，即可得出两点间的距离。
测量与计算：
根据设计要求，也可参照图中的典型测量方式选择测点位置。
收敛计的百分表作用：
百分表是一种精度较高的比较量具，它既能测出相对数值，也能测出绝对数值，主要用于测量形状和位置误差，也可用于机床上安装工件时的精密找正。百分表的读数准确度为0.01mm。百分表的结构原理如图所示。当测量杆1向上或向下移动1mm时，通过齿轮传动系统带动大指针5转一圈，小指针7转一格。刻度盘在圆周上有100个等分格，各格的读数值为0.01mm。小指针每格读数为1mm。测量时指针读数的变动量即为尺寸变化量。刻度盘可以转动，以便测量时大指针对准零刻线。
