  • 土体水平位移计

  • 土体水平位移计

    振弦式土体水平位移计适用于长期测量土石坝、边坡、地基等构筑体或其它回填土体的位移，并可同步测量埋设点的温度。


    土体位移计的位移传感器采用的是振弦式位移计，其由位移计加装配套附件而组成，振弦式土体位移计具有参数识别功能。


    • ￥0.00
      ￥0.00
商品描述

振弦式土体水平位移计适用于长期测量土石坝、边坡、地基等构筑体或其它回填土体的位移，并可同步测量埋设点的温度。


土体位移计的位移传感器采用的是振弦式位移计，其由位移计加装配套附件而组成，振弦式土体位移计具有参数识别功能。


搜索关键词：

     振弦式土体水平位移计、水平位移计、水平土体位移计

产品用途：

    振弦式土体水平位移计适用于长期测量土石坝、边坡、地基等构筑体或其它回填土体的位移，并可同步测量埋设点的温度。

    土体位移计的位移传感器采用的是振弦式位移计，其由位移计加装配套附件而组成，振弦式土体位移计具有参数识别功能。

产品实物图片：

产品主要技术指标:

仪器外径mm

24

   仪器长度mm

300

430

   测量范围mm

0～100

0～200

   灵敏度mm

≤0.04

≤0.08

拟合精度

≈0.1%F.S/0.5%F.S

测温范围

-40℃～+80℃

灵敏度

±0.1℃

测温精度

±0.5℃

修正系数b

≈0.969 F/℃

仪器标距

1m～50m可选

拖板尺寸

180×180 mm

耐水压

≥1 MPa

绝缘电阻

≥50 MΩ

结构及工作原理：

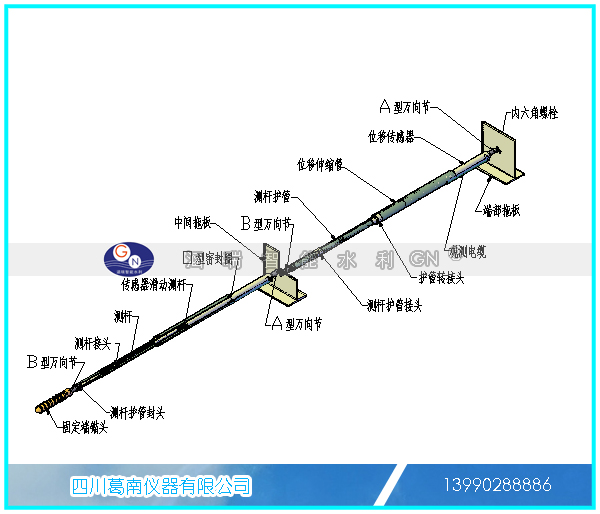

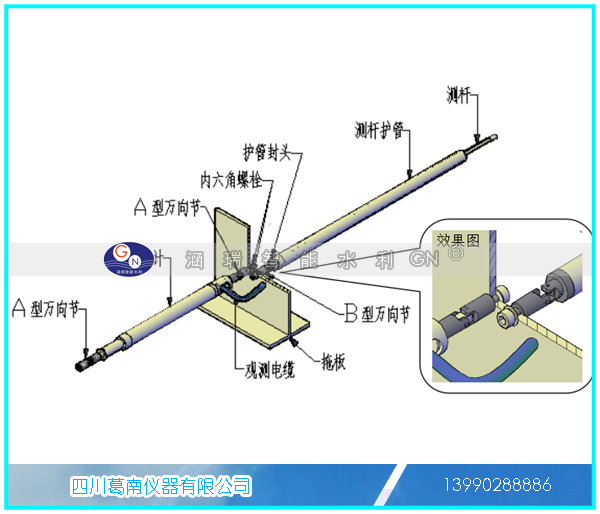

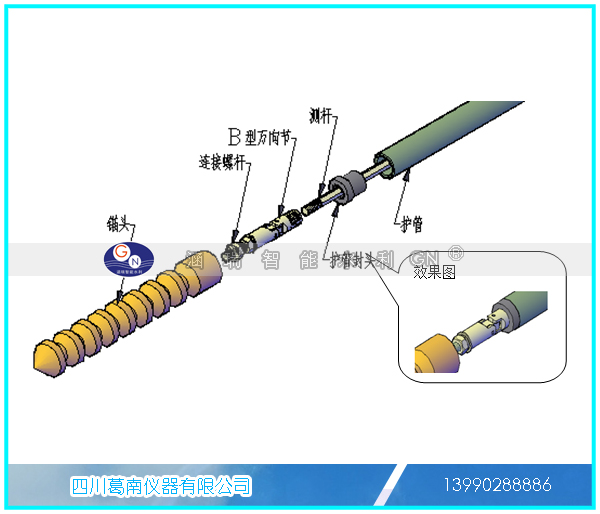

    结构：振弦式土体位移计由拖板、A型万向节、B型万向节(带外螺纹)、位移传感器、位移伸缩管、测杆、测杆接头、测杆护管、护管接头、护管封头、锚头、观测电缆等组成。

    工作原理：当被测土体发生位移时将带动托板和位移计测杆同步位移，测杆将位移传递给振弦转变为应力变化，从而改变振弦的振动频率，电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即测出被测土体的位移量。同步测量埋设点的温度值。

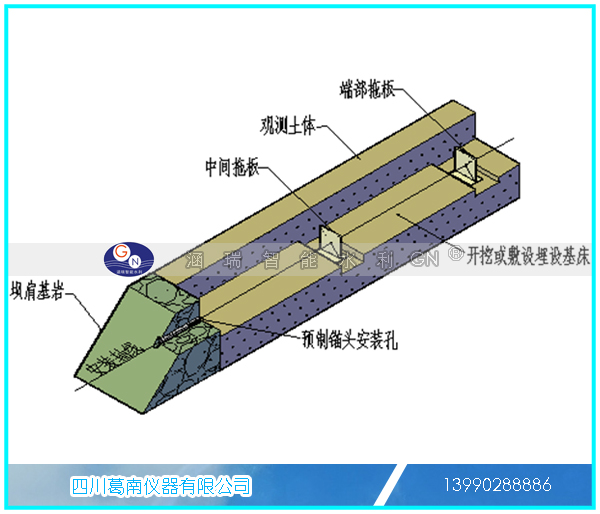

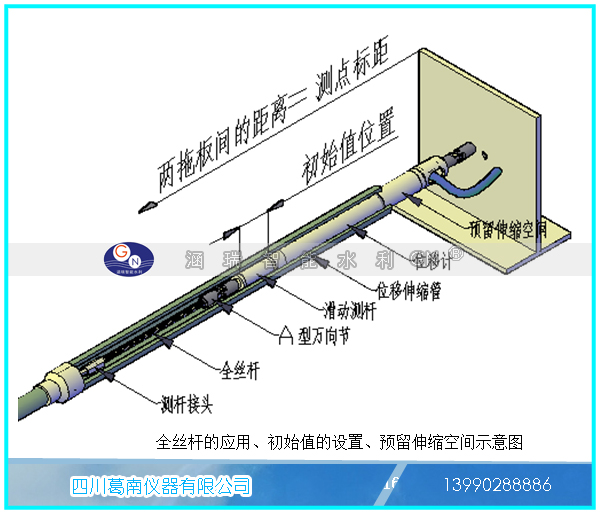

多支位移计串联起来使用可组成多点土体位移计组，可测量拖板和拖板之间的相对位移，同时每支位移计的位移量相加可计算出每组多点土位移计的总位移量。拖板和拖板之间的标距不受限制，由测杆的长度进行调节。

注：测杆材料为不锈钢，不锈钢的线膨胀系数通常为: α=16.5×10-6/℃。
