2）产品用途

    A）拉绳式位移计适用于长期测量水工结构物或其它岩土结构物伸缩缝的开合度(位移)，亦可用于测量土坝、土堤、边坡等结构物的位移、沉陷、应变、滑移，还可用于钢丝水平位移计的自动化改造。

    B）加装配件可以用于镙杆式闸门、卷扬式闸门、液压式闸门开度位移监测。

    C）该仪器体积小巧，安装方便，稳定性好、抗干扰能力强、输出信号为RS485数字量，安装简单便捷。

3）产品示意图片：

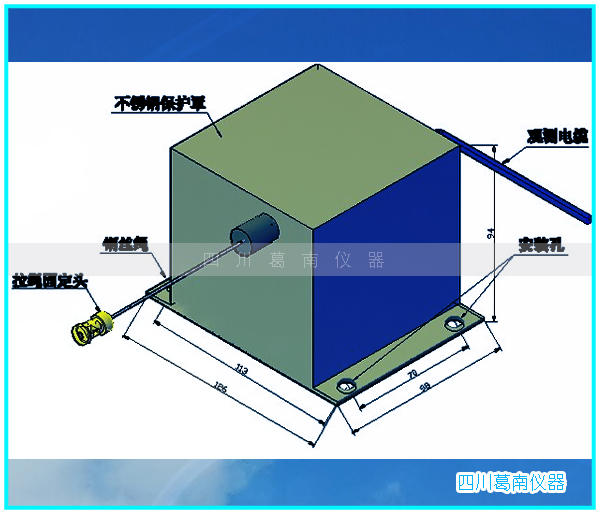

4）产品结构及工作原理

    A）产品结构：拉绳式位移计由塑包钢丝绳、拉绳固定头、自收缩恒力传动机构、精密电位器、观测电缆等组成。

    B）工作原理：当被测结构物发生变形时，拉动钢丝绳，钢丝绳带动精密电位器同步转动；当发生反向位移时，拉绳式位移计内部的自收缩恒力机构将自动回收钢丝绳，钢丝绳在伸缩过程中始终保持张力不变，使输出的电量与钢丝绳的伸缩量成线性关系。

    注：塑包钢丝绳被拉出后回收时应缓慢释放收回，不得突然释放，会导致仪器的永久损坏。

5）产品主要技术指标

    A）产品型号：SGLX-5；

    B）测量行程：0mm～500mm；0~1000mm，0~2000mm；闸位0~5000mm；

    C）分辨率：0.5mm

    D）测量方式：增量编码器；

    E）拉量方法：伸缩式0.8mm进口涂塑钢丝绳；

    F）拉线速度 ：600mm/s

    G）出线拉力：10N

    H）供电电压：DC12V

    I）输出信号：RS485

    J）其：不锈钢防护罩；闸位计需单独加装配件。

    K）储存湿度： ≤80%RH

    L）存储温度：-30℃～+70℃

6）计算方法：

    拉绳式位移计测量位移时，位移测值L与输出的读数F为线性关系：

               L = F-F0

    式中：L—拉绳式位移计的测量值，单位为mm；

             F—拉绳式位移计的实时测量值，单位为mm；

          F0 —拉绳式位移计的基准值，单位为mm。

    注：拉绳式位移计具智能识别功能，输出信号为RS485数字量，直接显示工程物理量。

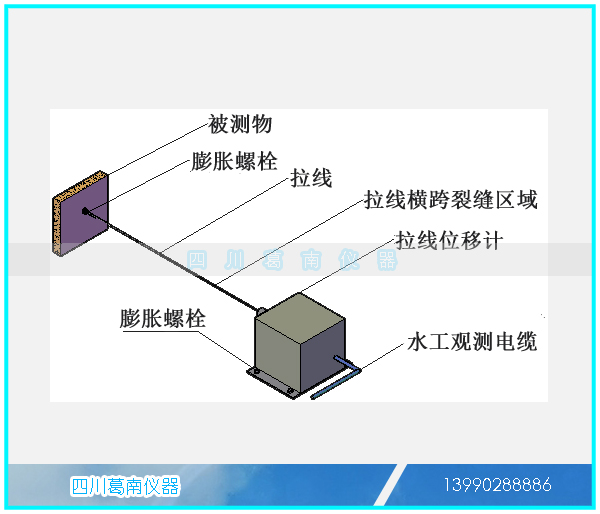

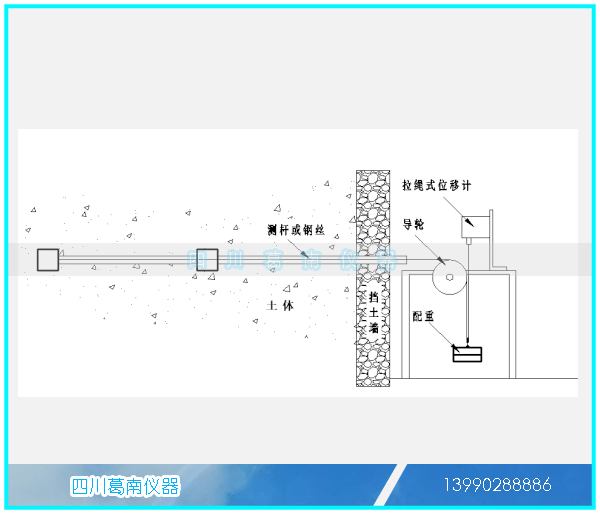

7）安装示意及实例

钢丝水平位移计自动化监测（位移量0~2000mm）

山体裂缝监测
