SWP型振弦式渗压计（φ24mm）
SWP型振弦式渗压计，适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，同步测量埋设点的温度。
SWP型振弦式渗压计全不锈钢结构，产品尺寸Φ24×125mm的小巧体积。
-
￥0.00￥0.00
-
SWP型振弦式渗压计，适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，同步测量埋设点的温度。
SWP型振弦式渗压计全不锈钢结构，产品尺寸Φ24×125mm的小巧体积。
1）搜索关键词
渗压计、SWP型渗压计、SWP型振弦式渗压计、钢弦式渗压计、渗压监测仪
2）产品用途
四川葛南仪器有限公司生产的SWP型振弦式渗压计，长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透（孔隙）水压力，同步测量埋设点的温度。
振弦式渗压计全不锈钢结构，产品尺寸Φ24×125mm的小巧体积。

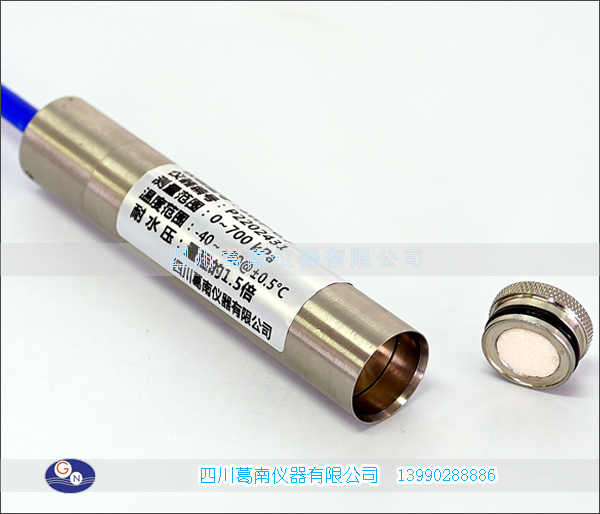

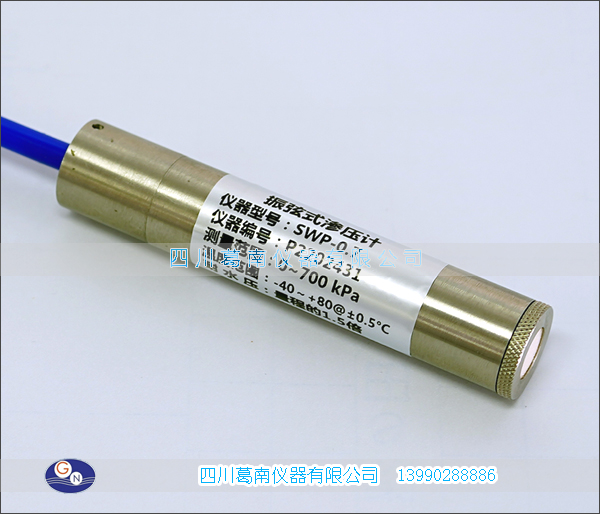

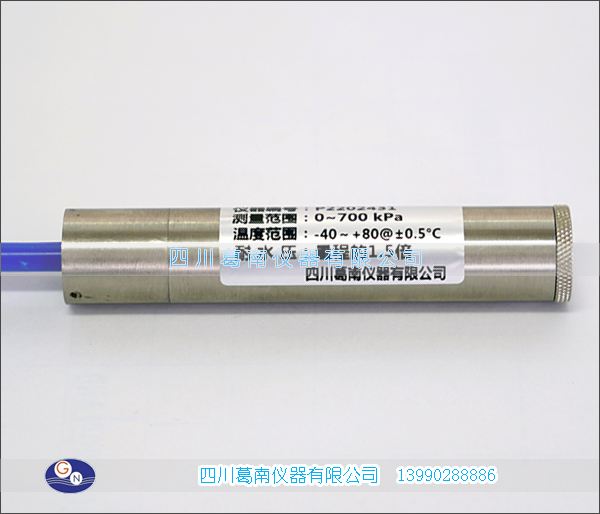

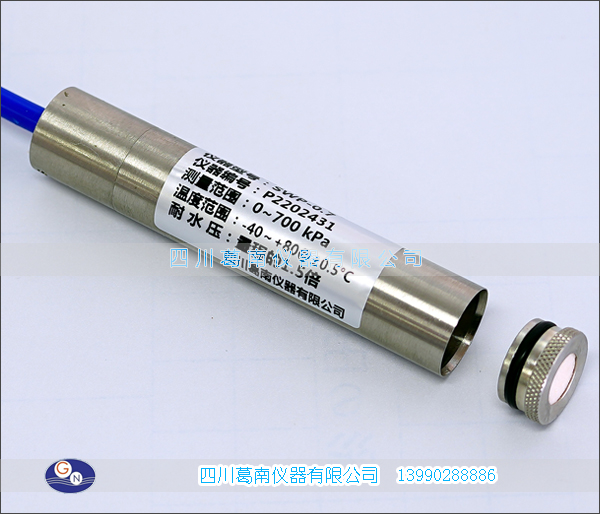

3）产品实物图
4）结构及工作原理

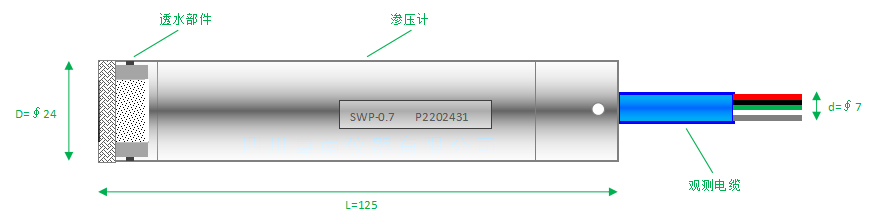

a）产品结构：SWP型振弦式渗压计由透水部件、感应膜板、观测电缆、振弦及激振电磁线圈等组成。
b）工作原理：当被测水压荷载作用在渗压计上，将引起感应膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，也可以换算成水位，同步测量埋设点的温度值。
5）产品规格及技术参数
6）传感器计算公式
a）P10025系列 水压力计算公式：Pm = k×(F - F₀) + b×(T - T₀) + (Q₀ -Q)
b）P25000系列 水压力计算公式：Pm = k×(F₀ - F) + b×(T - T₀) + (Q₀ -Q)
7）产品使用方法
| a）产品采集示意图 | |
 |

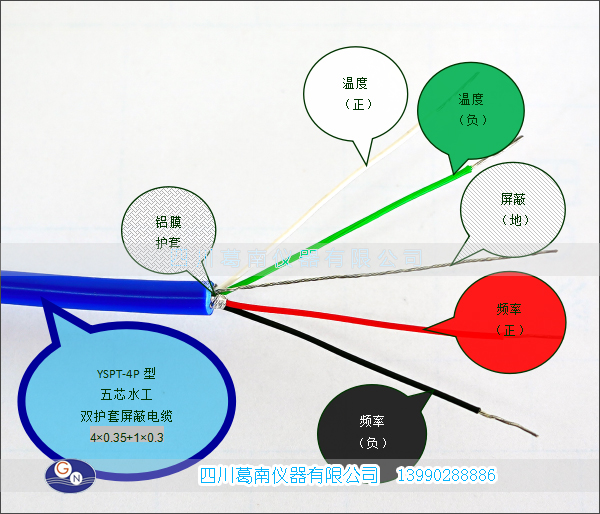

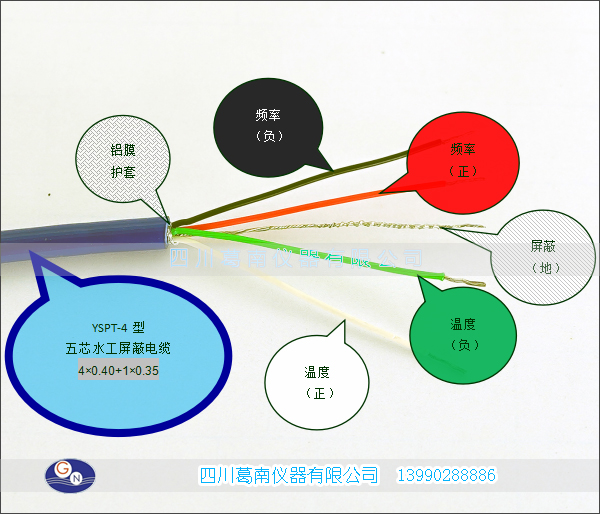

b）配套电缆
