  • 通气型振弦式渗压计（φ24mm）

  • 通气型振弦式渗压计（φ24mm）

    振弦式水位计（通气型），适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，同步测量埋设点的温度。

     SWPS型通气型渗压计，标准测量范围0~180kpa（即水位0~18m）。分辨率0.025%F.S，拟合精度≈0.1%F.S/0.5%F.S，超量程测量范围1.5倍。全不锈钢结构，尺寸Φ24×125mm。

    • ￥0.00
      ￥0.00
产品使用

振弦式水位计（通气型），适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，同步测量埋设点的温度。

 SWPS型通气型渗压计，标准测量范围0~180kpa（即水位0~18m）。分辨率0.025%F.S，拟合精度≈0.1%F.S/0.5%F.S，超量程测量范围1.5倍。全不锈钢结构，尺寸Φ24×125mm。

搜索关键词

    水位计、通气型水位计、振弦式水位计、VWPS型振弦式水位计、通气型渗压计

产品用途

    四川葛南仪器有限公司生产的VWPS型振弦式水位计（通气型），长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透（孔隙）水压力，同步测量埋设点的温度。

    水位计全不锈钢结构，产品尺寸Φ24×125mm的小巧体积。

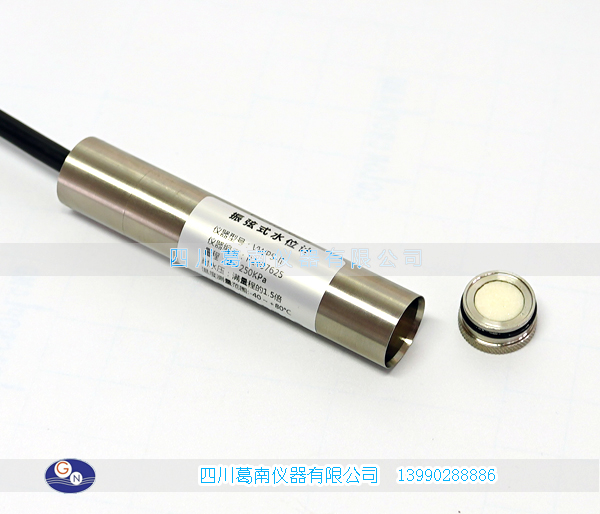

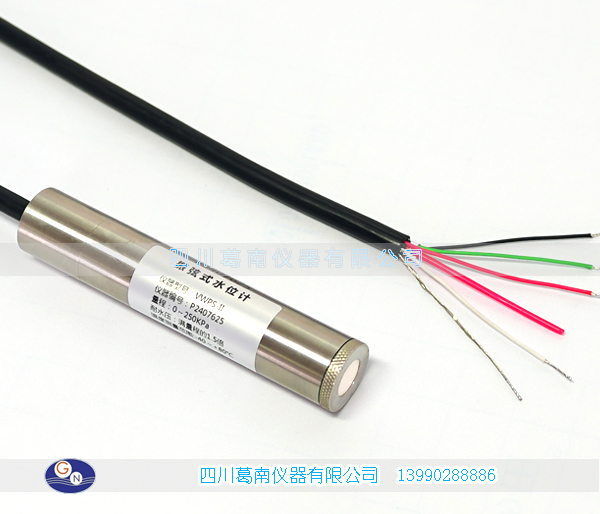

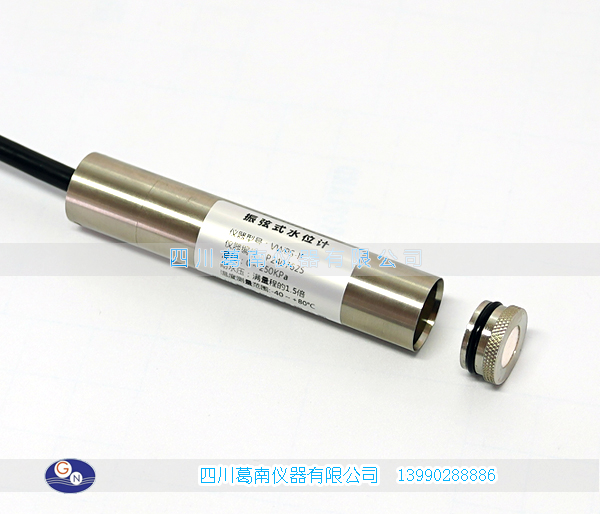

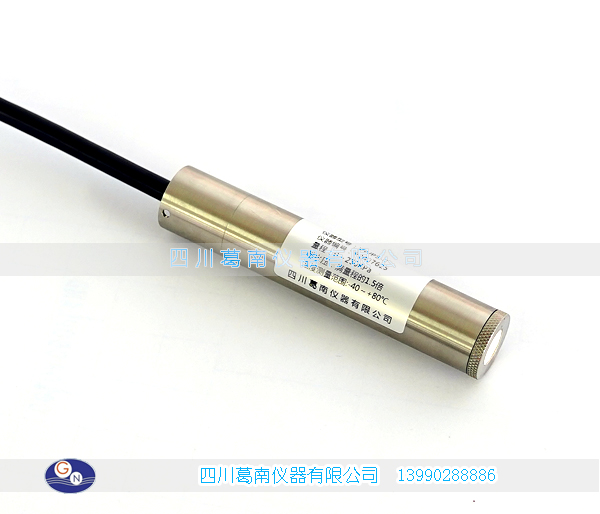

产品实物图




仪器结构：

 振弦式水位计（通气型）由透水部件、感应膜板、通气型观测电缆、振弦及激振电磁线圈等组成。


工作原理：

  当被测水压荷载作用在渗压计上，将引起感应膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。

  电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，也可以换算成水位，同步测量埋设点的温度值。



产品技术参数：

规格型号

SWPS-1.8

SWPS-3.5

SWPS-7

SWPS-10

SWPS-20

SWPS-30

尺寸参数

外径，D（mm）

24

24

24

24

24

24

长度，L（mm）

125

125

125

125

125

125

性能参数

测量范围，KPa

0~180

0~350

0~700

0~1000

0~2000

0~3000

分辨率/最小读数

≤0.025%F.S

拟合/端基精度

≈0.1%F.S/0.5%F.S

测温范围

-40~+80℃

灵敏度

±0.1℃

测温精度

±0.5℃

修正系数 b

≈0.10 KPa/℃

超量程范围

测量上限1.5倍

耐水压

测量范围 1.5 倍

绝缘电阻

≥50 MΩ

仪器材料

316L不锈钢

透水石

50μm不锈钢

绝缘电阻

≥50 MΩ

频率模数转换

F=HZ2×10-3   （频率HZ，模数F）

    例：SWPS-1.8型振弦式渗压计标准测量范围0~180kpa（即水位0~18m）。分辨率0.025%F.S，拟合精度≈0.1%F.S/0.5%F.S，超量程测量范围1.5倍。全不锈钢结构，尺寸Φ24×125mm。

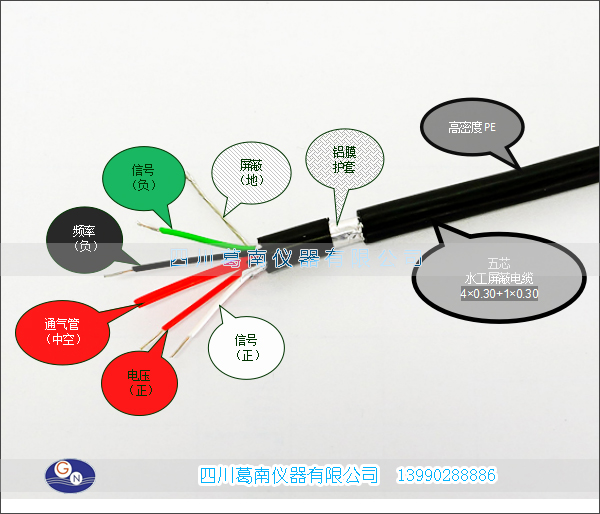

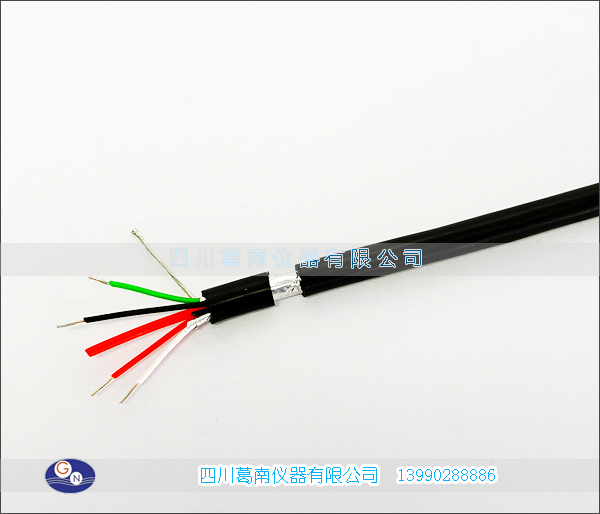

配套电缆
