产品用途：

   SWPD型振弦式扬压力计适用于长期埋设在水工建筑物或岩土边坡的测压管内，测量测压管内水位的变化量，亦用于长期监测水库、河流、湖泊等水位的变化量。

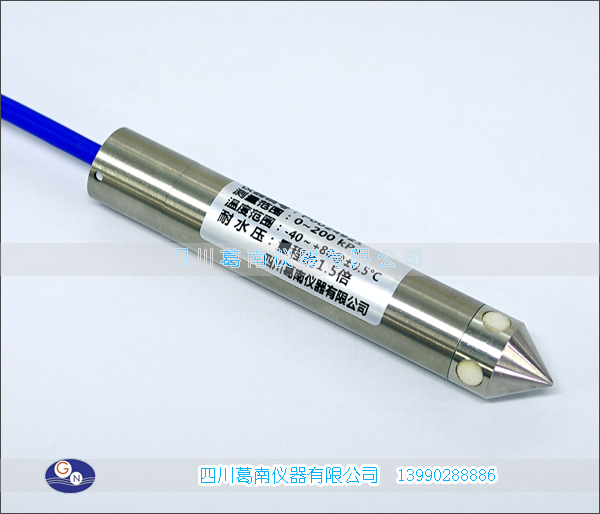

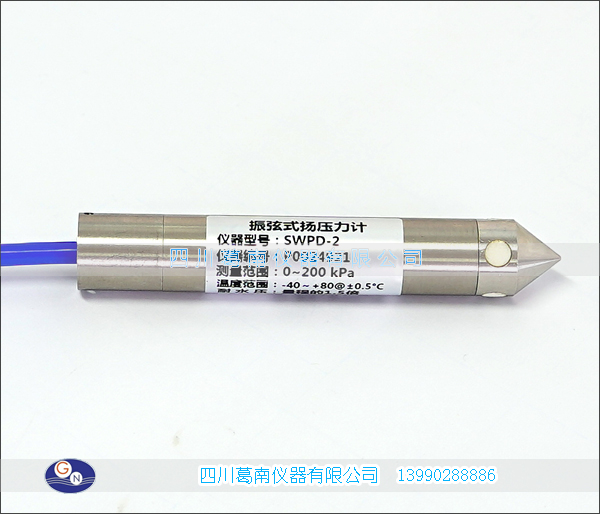

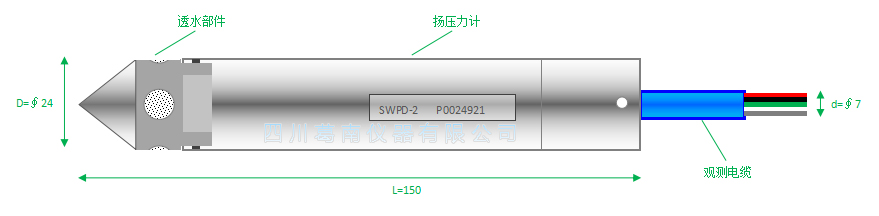

   SWPD型振弦式扬压力计为全不锈钢结构，Φ24×150mm的小巧体积，可方便放置在需要测量的狭小部位，具有智能识别功能。

产品特点：

    高精度测量：SWPD型振弦式扬压力计采用先进的低压连续扫频激振方式，极大的保护扬压力计的测量钢丝弦，采集数据准确可靠。

    温补系数小：SWPD型振弦式扬压力计具备温度自动补偿功能，温度修正系数接近最小读数，符合国际先进标准。

    耐水压性好：SWPD型振弦式扬压力计全不锈钢结构，密封性好，耐水压力 1.5 倍量程，适应长期工作在水下。

    使用寿命长：SWPD型振弦式扬压力计采用进口钢弦，使用寿命长，主要部件釆用高强度耐腐蚀。

    长期监测：SWPD型振弦式扬压力计传可测量结构的狭小部位，具有抗冲击、接地防雷、测值稳定可靠。

    智能识别：SWPD型振弦式扬压力计智能识别身份参数，智能接入采集系统。可通过配套MCU自动测量单元实现云平台及手机APP无缝对接，远距离采集≤1000m，

仪器结构：

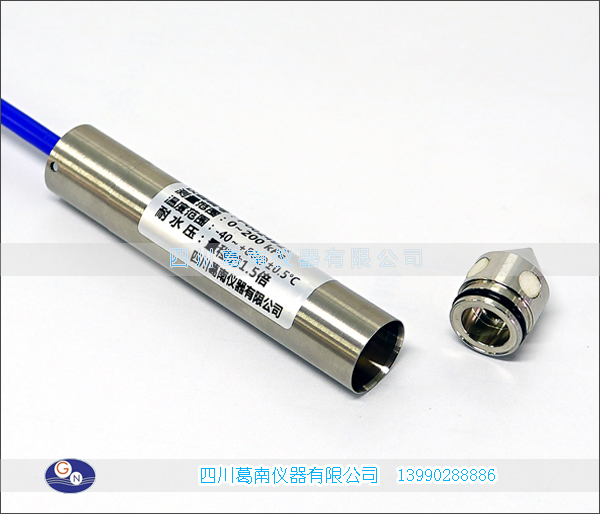

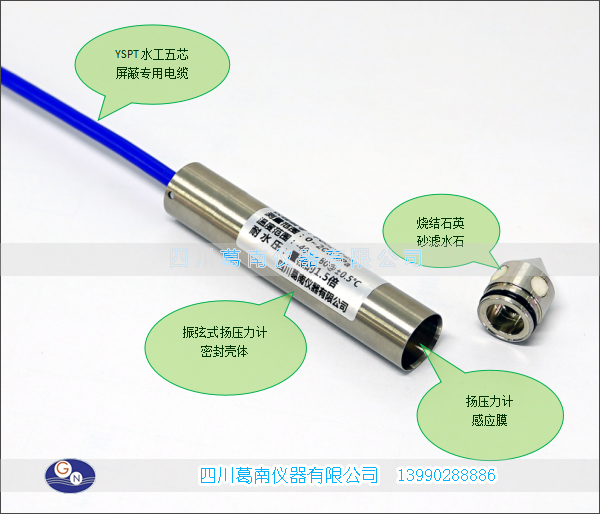

    SWPD型振弦式扬压力计由透水部件、感应膜板、观测电缆、振弦及激振电磁线圈等组成。

工作原理：

    当被测水压荷载作用在扬压计力上，将引起感应膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。

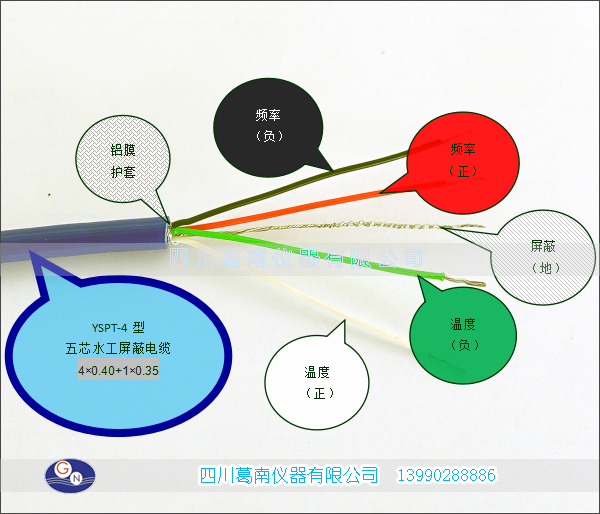

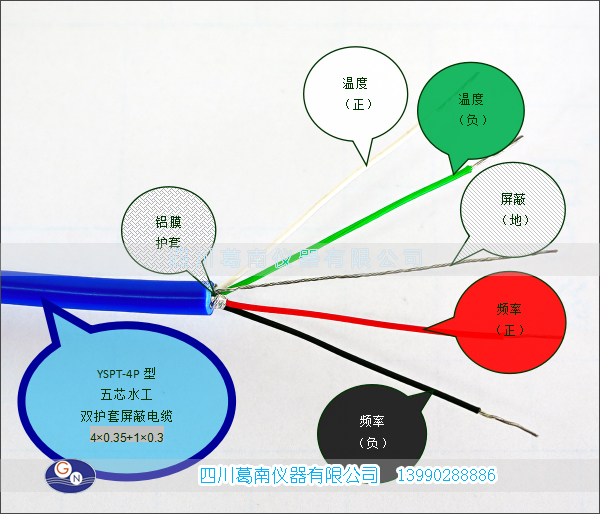

    电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，也可以换算成水位，同步测量埋设点的温度值。

技术指标：

技术参数：

振弦式扬压力计信息采集方式：

振弦式扬压力计基准值确定方法：

    扬压力计的观测值为实时测量值相对于基准值的变化量，所以基准值选取的准确与否，将直接影响到测值的准确性。

    在外荷载变动不大选取相同时间、稳定气温的3次相近的读数，经平均后做好基准值，扬压力计安装在混凝土中应选取水化热后的测值，

    基准值选定后应做好记录，作为计算的基准值。

    为使基准值取的更准确，可将以上操作重复进行两次，如果两次测值基本相同（误差≤0.5%F.S），则证明基准值取值正确。

    扬压力计的测量值出现偏差时，可用以上方法重新校准基准值。

    建议：早上8点至9点时间段作为库水位值读取时段。
