      智能型投入式水位计适用于长期布设在水工建筑物或岩土边坡的测压管内，测量测压管内水位的变化量，亦用于长期监测水库、水闸、河流、湖泊、地下水位井等水位的变化量。

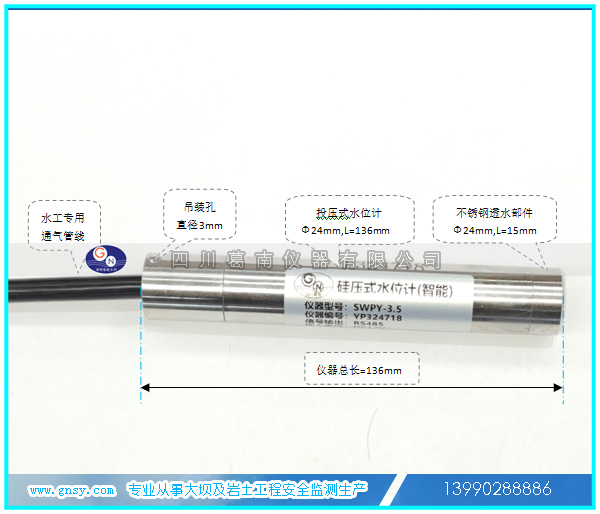

      智能型投入式水位计全不锈钢结构，24×136mm的灵巧体积，可方便的放置在1英寸以上的测压管内。投入式水位计为智能传感器，输出信号为RS485物理量，温度、气压自动补偿。

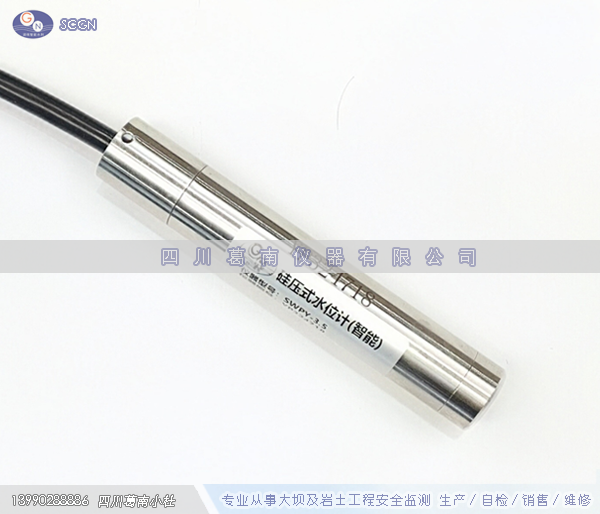

                     产品实物图片

  3）结构及工作原理……

    （1）产品结构：

    （A）SWJ型投入式水位计由透水部件、硅压感应膜板片、数字电路、密封壳体、通气型水工信号电缆线等组成。

    （B）SWJ型投入式水位计的感应部件由透水石、硅压感应膜板片组成。硅压感应膜片与硅压容、数字电路板组成。

    （C）止水密封部分由接座套筒、橡皮圈及压紧圈等组成，内部填充环氧树脂防水胶，水工通气型电缆通过止水橡胶环密封底座将其中引出。

  （2）工作原理：

    （A）水位计安装在被测水体中，受荷载水压力在水位计透水石上，引起硅压传感器感应膜板的变形，测量变形量，并使其转换成数字量。数字信号经电缆传输至读数装置，即可显示出仪器探头被测水位值。

    （B）投入式水位计采用316L型不锈钢外壳接地，通气型屏蔽水工电缆为双绞屏蔽线，有效地提高了仪器抗干扰和防雷击的能力。

    （C）同步测量仪器安装点的水体温度值。

   5）传感器计算公式 ……

  （1）投入式水位计用于测库水位、孔水位、测压管水位，不受边坡坡比影响；

    注：SWJ型投入式水位计具智能识别功能，输出信号RS485，直接显示工程物理量（探头距水面的工程量）。

   （2）在计算水位测值Pm与输出的读数F具有如下线性关系：

              Pm = F-F0

          式中：P—投入式水位计的测量值，单位为mm；

                   F—投入式水位计的实时测量值，单位为mm；

                  F0—投入式水位计的基准值，单位为mm。

    （3）在计算相对高程测值Pm与输出的读数F具有如下线性关系：

             Pm = （F-F0）/ 1000 +H

    式中：H—投入式水位计填设点探头的高程值，单位为m；

     注：投入式水位计探头距水面的高度为实时测值水位深度，因此埋设点固定高程值为基准值（F0）。

    （4）在测压管中计算探头水位相对水压力变化量如下线性关系：

            KPa =( F-F0 )× 0.00981

    注：1m 水柱标准大气压下=9.81kpa。

   6）产品使用方法……

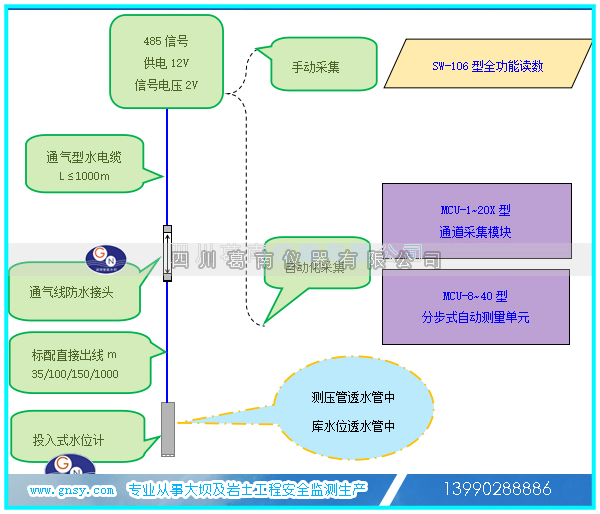

  传感器采集示意

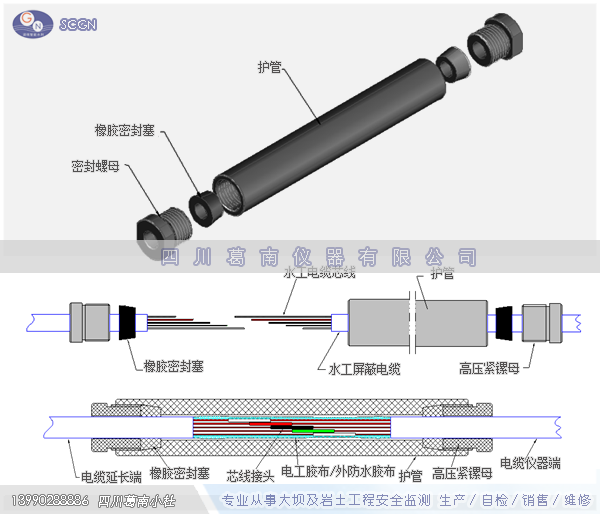

  传感器延伸电缆线

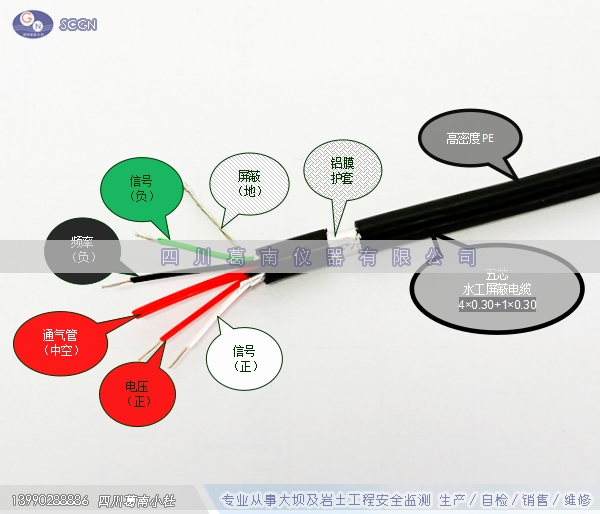

  五芯水工屏蔽电缆线 4×0.30+1×0.3+通气中空管

   7）同类相关产品……

              ……

   8）相关产品安装参考……

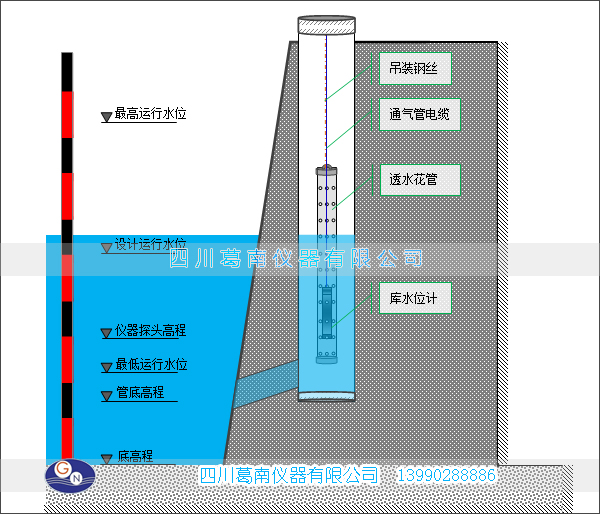

9)产品安装参考图……
