  • 锚杆应力计
  • 锚杆应力计

    VWRF型振弦式锚杆应力计适用于长期埋设在水工结构物或其它混凝土结构物内,测量结构物内的钢筋应力,并可同步测量埋设点的温度。加装配套附件可组成锚杆测力计、基岩应力计等测量应力的仪器。

    振弦式锚杆应力计有温度自动补偿功能,温度修正系数小于最小读数,使用中不需要温度修正。振弦式锚杆应力计具有智能识别功能。

    • ¥0.00
      ¥0.00
商品描述

VWRF型振弦式锚杆应力计适用于长期埋设在水工结构物或其它混凝土结构物内,测量结构物内的钢筋应力,并可同步测量埋设点的温度。加装配套附件可组成锚杆测力计、基岩应力计等测量应力的仪器。

振弦式锚杆应力计有温度自动补偿功能,温度修正系数小于最小读数,使用中不需要温度修正。振弦式锚杆应力计具有智能识别功能。


1)搜索关键词

     锚杆应力计、锚杆测力计、锚杆计

2)产品用途

VWRF型振弦式锚杆应力计适用于长期埋设在水工结构物或其它混凝土结构物内,测量结构物内的钢筋应力,并可同步测量埋设点的温度。加装配套附件可组成锚杆测力计、基岩应力计等测量应力的仪器。

振弦式锚杆应力计有温度自动补偿功能,温度修正系数小于最小读数,使用中不需要温度修正。振弦式锚杆应力计具有智能识别功能。

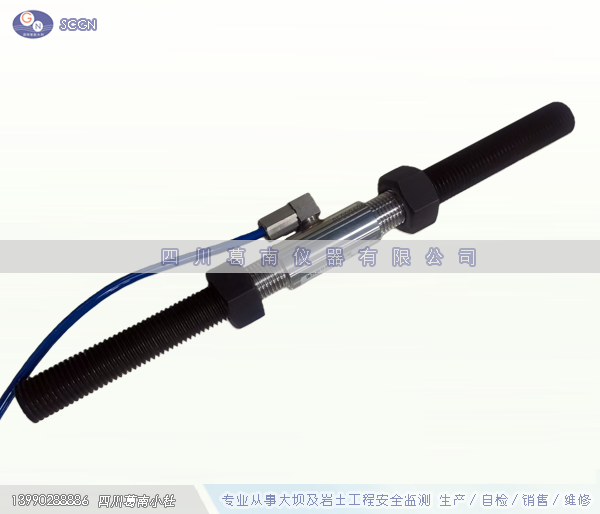

3)产品实物图片

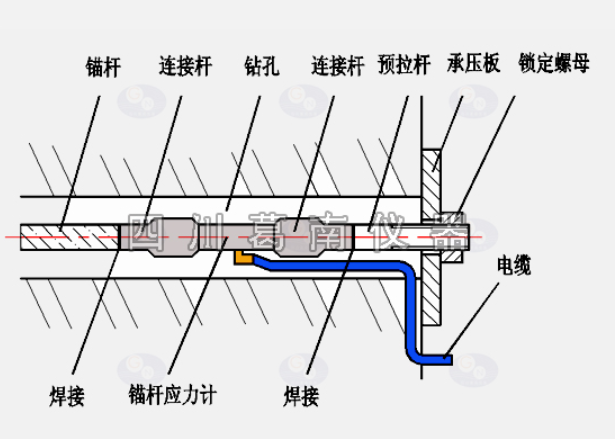

4)结构及工作原理

  产品结构:

  工作原理:

5)产品规格及技术参数

规格代号

F-16

F-18

F-20

F-22

F-25

F-28

F-32

F-36

F-40

尺寸

参数

连接杆直径dmm

16

18

20

22

25

28

32

36

40

钢套截面积Acm2

2.01

2.55

3.14

3.80

4.91

6.16

8.04

10.2

12.6

钢套长度L mm

40~80mm

性能

参数

应力测

拉伸, MPa

400

量范围

压缩, MPa

250

最小读数k MPa/F

0.10

分辨率, %F.S

0.025

拟合精度, %F.s

0.1%F.S/0.5%F.S

温度测量范围,

-40+80

温度测量精度,

±0.5

温度修正系数b MPa/

0.10

绝缘电阻, MΩ

50

测水压, MPa

1

6)传感器计算公式

埋设在水工结构物或其它混凝土结构物内的锚杆应力计,受到的是应力和温度的双重作用,因此锚杆应力计一般计算公式为:

 σ m = k×△F + b×△T = k×(F - F0) + b×(T - T0)

式中:σ m—被测结构物钢筋所受的应力值,单位为 MPa 。

注:VWR 型振弦式锚杆应力计具有温度自动补偿功能,经试验测得其温度修正系数小于最小读数,实际使用中不需要温度修正。

‌    计算轴向力‌:轴向力 N = σm × A,即应力乘横截面积(横截面积A = π r²),表示钢筋承受的总拉力或压力KN。

7)产品使用方法

    锚杆应力计由应力感器和连接钢套两部分组成,传感器用于测量,两个连接钢套用于与被测钢筋的连接,从而完成力的传递。

    锚杆应力计是测量钢筋应力的仪器,仪器经加装一些附件可以组成锚杆测力计、基岩应力计等,这些仪器的工作情况及安装条件各不相同,所以埋设方法有所不同。

    (1)锚杆应力计与被测钢筋的连接方法

    当工地上有剥肋直螺纹滚丝机设备,被测钢筋网未绑扎完成,将两根钢筋滚丝后与锚杆应力计两端的连接钢套旋紧,形成一整根钢筋将其就位到被测钢筋网中。

    当工地上有剥肋直螺纹滚丝机设备, 被测钢筋网已绑扎完成,在钢筋网准备安装锚杆应力计的部位截取 0.8~1m 米长钢筋(长度视配筋大小),将其一裁为二,将 2 截筋滚丝后与锚杆应力计两端的连接钢套旋紧,形成根整钢筋后将其焊接到被截部位。

    焊接可采用对焊或搭焊,搭焊长度要大于 10 倍的锚杆应力计直径,焊接时要给锚杆应力计的传感器部位浇水冷却,使锚杆应力计温度不要太高,温度过高将会使锚杆应力计造成永久损坏,但不得在焊缝处浇水。

    (2)锚杆应力计的选型

     正常情况下根据设计要求按被测钢筋的直径选配相应规格的锚杆应力计。当所选用的锚杆应力计规格与被测钢筋不匹配(或要求测量的应力范围大于所配锚杆应力计的测量范围时),此时可采用锚杆应力计标号大于被测钢筋直径的方法,但计算时 K 值要乘比例面积的换算系数。

    (3)选取基准值

    锚杆应力计的测量值为实时测量值相对于基准值的变化量,所以基准值选取的准确与否,将直接影响到测值的准确性。

    在外荷载变动不大选取相同时间、稳定气温的 3 次相近的读数,经平均后做为基准值,锚杆应力计安装在混凝土中应选取水化热过后的测值。基准值选定后应做好记录,作为计算的基准值。

    为使基准值取的更准确,可将以上操作重复进行两次,如果两次测值基本相同(误差≤ 0.5%F.S),则证明基准值取值正确。

    锚杆应力计的测量值出现偏差时,可用以上方法重新校准基准值。
