巴歇尔槽（定制）

巴歇尔槽是一种用于明渠（支渠、斗渠、农渠、毛渠）过流水量测量的辅助设备，可配合水位计、水位标尺使用，通过文丘里原理，利用特定的流量公式计算出瞬时流量。
- ￥0.00

  ￥0.00

商品信息

产品使用

巴歇尔槽是一种用于明渠（支渠、斗渠、农渠、毛渠）过流水量测量的辅助设备，可配合水位计、水位标尺使用，通过文丘里原理，利用特定的流量公式计算出瞬时流量。

1）搜索关键词

巴歇尔槽

2）产品用途

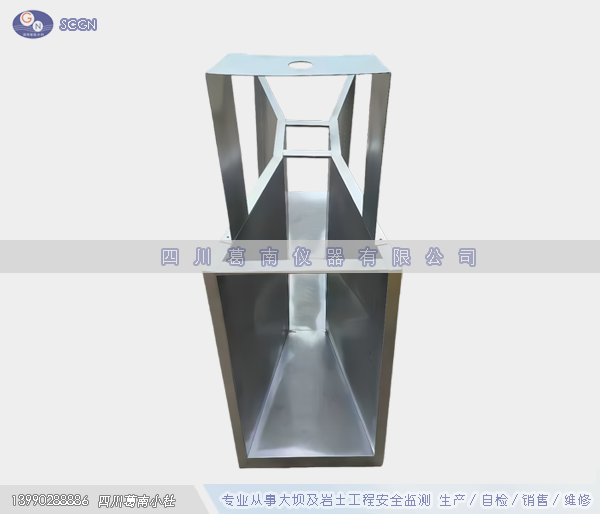

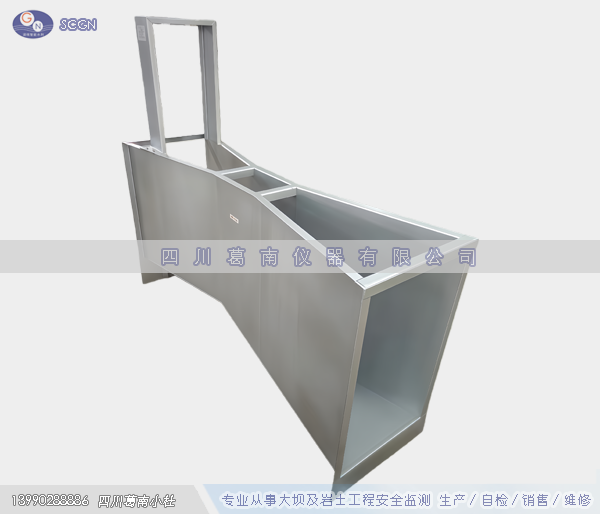

3）产品实物图片

4）产品结构及工作原理

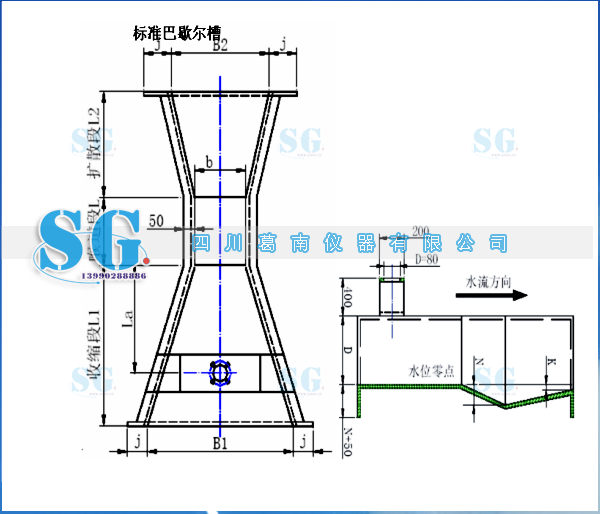

a）产品结构

巴歇尔槽由不锈钢、铁板制成，其结构分为三个主要部分：收缩段（入口段）：渠道宽度逐渐收缩，使水流加速。喉道段：截面最小的部分，用于控制水流状态。扩散段（出口段）：渠道宽度逐渐扩大，使水流平缓流出。

b）工作原理

基于文丘里管原理设计。水流流经喉道时产生临界流，通过测量喉道上游特定位置的液位高度，利用特定的流量公式计算出瞬时流量。这种测量方式受下游水流形态影响较小，测量精度较高。

5）主要用途

监测进出水流量。灌溉渠道的水量计量。

6）流量计算

不同喉道宽度下的流量示例，在自由条件下：喉道宽0.25米：其自由流流量计算公式为 Q=0.56h^1.513×3600(m³/h)

其中：h为水位高度（单位：米）。

从该公式对应的流量对照表中，当水位 h=0.25m时，流量Q≈247.5m³/h

7）选型与安装

巴歇尔槽有不同的标准型号（如小型、标准型、大型），选择时需根据渠道的流量范围、渠道宽度及水位落差确定。

安装时需保证槽体水平，且上游应有足够长的平直渠道段以确保水流平稳。

四川葛南仪器有限公司定制加工流量及尺寸对照表如下

B值	最大流量（m3/h）	长宽高（mm）	总重量（kg）	304材质	玻璃钢材质	厚度（mm）
B值	最大流量（m3/h）	长宽高（mm）	总重量（kg）	304材质	玻璃钢材质	厚度（mm）
25	19.44	635267265	13.0	●	●	2
51	50	774214305	18.1	●	●
76	115.56	914359517	33.3	●	●
152	399.6	1525500730	75.3	●	●
23	900	1630665890	115.9	●	●
250	900	28459801060	199.7	●	●
300	1440	28709401200	228.5	●	●
450	2268	294511201200	327.2	●	●	3
600	3060	302013001200	341.4	●
750	3960	309514801200	355.8	●
900	4500	317016601200	370.4	●
1000	5400	320017801250	394.4	●
1200	7200	332020201250	516.3	●		4
1500	9000	347023801250	552.4	●
1800	10800	362027401250	589.3	●
2100	12960	377031001250	627.1	●
2400	21600	392034601250	665.8	●
