土石坝、面板坝等水利工程采用由3支传感器组装成的三向测缝计组，测量大坝面板周边缝的变化。三向测缝计可以测得被测结构物X、Y、Z三个方向的相对位移变化量。
安装前应检查各向测缝计工作是否正常，安装附件是否齐全、完好，检查完成后，把位移计、万向节、角铁架等附件按正确位置和方向组装在一起。

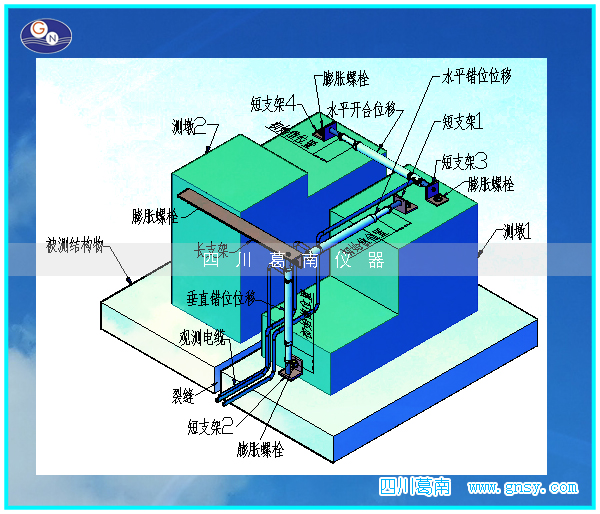

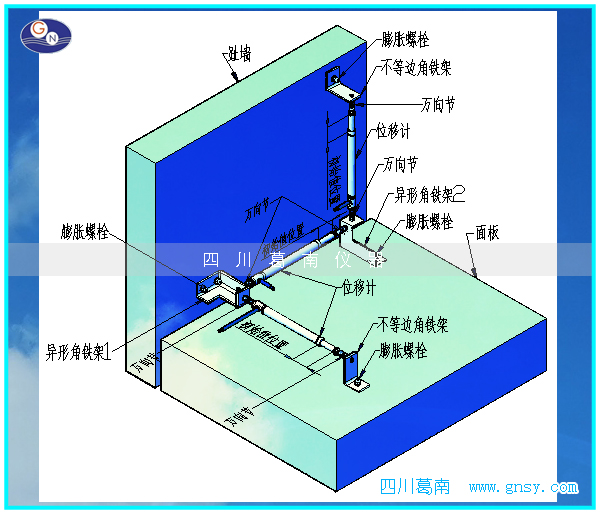

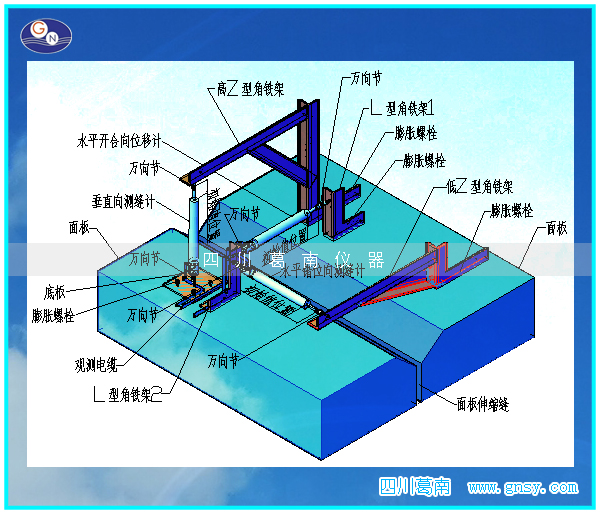

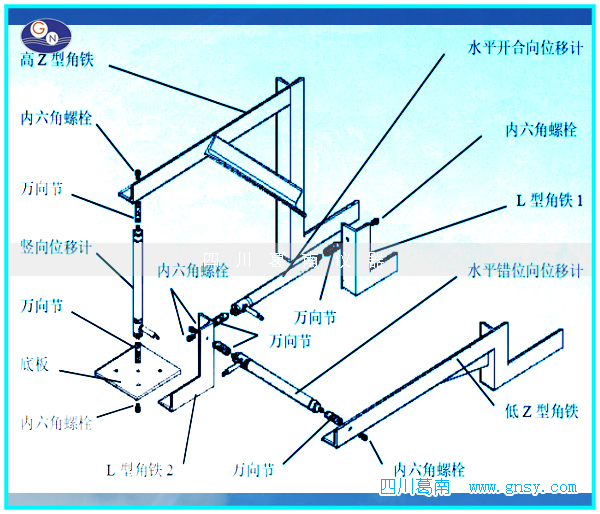

三向测缝计实际安装时应参考安装示意图，正确摆放各部件，测缝计两端都应装有万向节，用于消除横向剪切力对测缝计的作用，使测量更准确。万向节与测缝计测杆和安装附件的连接要紧固，消除影响测量精度的间隙。
三向测缝计安装角铁架的尺寸与测缝计的型号有关，测量范围越大角铁架的尺寸越大。
安装前将测缝计电缆接长(或在安装完毕后接长)，设定每支测缝计的初始值，在被测结构物上打定位孔并埋设固定膨胀螺栓(按实际需要确定是否要附加测杆保护管和仪器保护罩)，确定安装无误后紧固各紧固件。
1）搜索关键词
三向测缝计、XYZ三向测缝计、面板趾板开合测缝计
2）产品用途
土石坝、面板坝等水利工程采用由3支传感器组装成的三向测缝计组，测量大坝面板周边缝的变化。三向测缝计可以测得被测结构物X、Y、Z三个方向的相对位移变化量。
振弦式表面测缝计适用于长期布设在混凝土结构物或其它材料结构物表面，测量结构物伸缩缝或周边缝的开合度(位移)，并可同步测量埋设点的温度。
表面测缝计的位移传感器采用的是振弦式位移计，其由位移计加装配套附件而组成，表面测缝计具有智能识别功能。

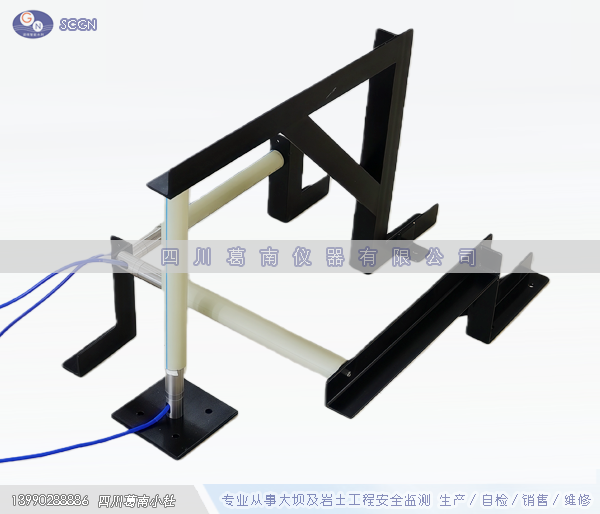

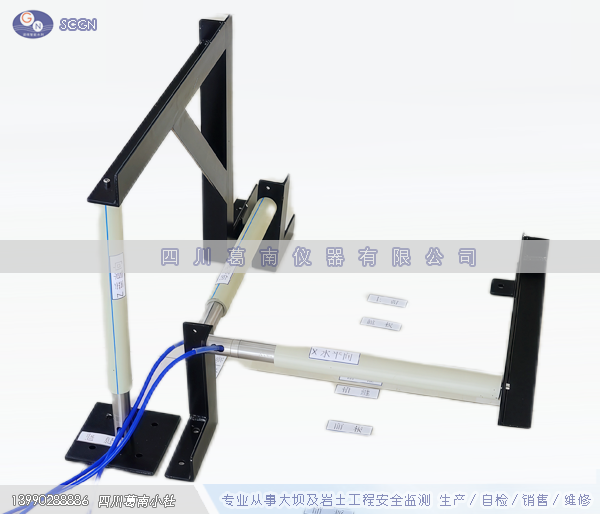

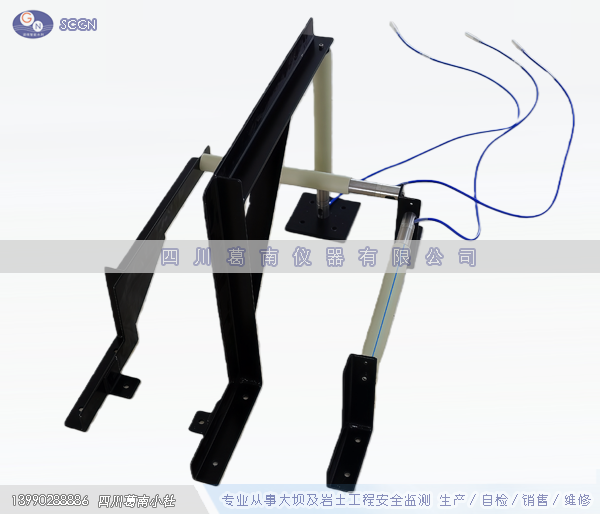

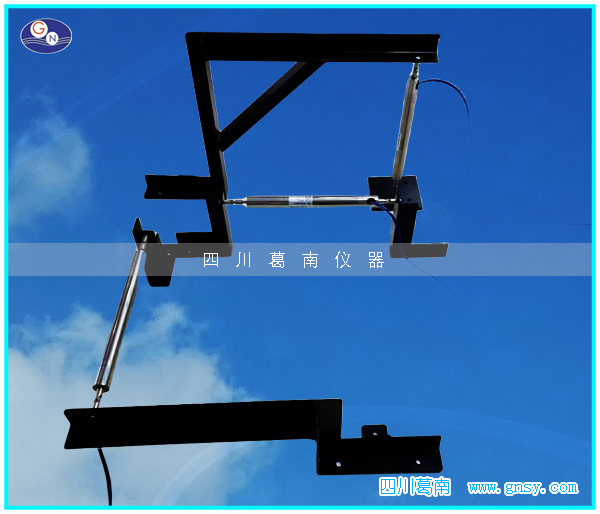

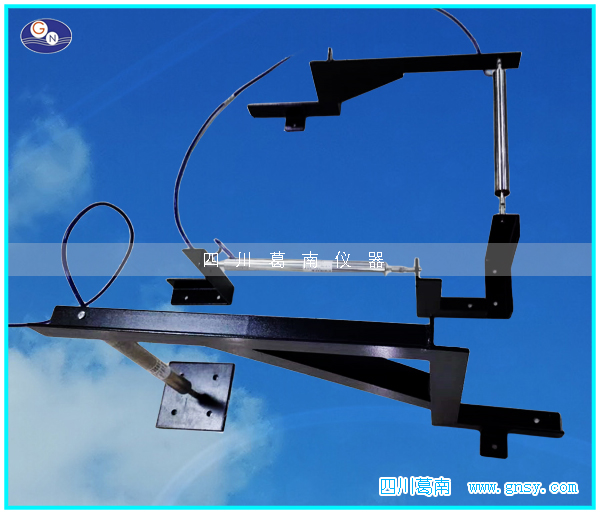

3）产品实物图片
4）结构及工作原理
产品结构：振弦式表面测缝计由测杆、护管、后接座，测温元件、观测电缆、振弦及激振电磁线圈等组成。
工作原理：当被测结构物发生位移时将会带动表面测缝计伸缩，经万向节传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物的位移量。同步测量埋设点的温度值。
5）产品规格及技术参数
规格型号 | SWJ-50 | SWJ-100 | SWJ-200 |
仪器外径mm | 24 | 24 | 24 |
仪器长度mm | 330 | 300 | 430 |
测量范围mm | 0～50 | 0～100 | 0～200 |
灵敏度m | ≤0.02 | ≤0.04 | ≤0.08 |
拟合精度 | ≈0.1%F.S/0.5%F.S |
测温范围 | -40℃～+80℃ |
灵敏度 | ±0.1℃ |
测温精度 | ±0.5℃ |
修正系数b |
| ≈0.969 F/℃ |
耐水压 | ≥1MPa |
绝缘电阻 | ≥50MΩ |
储存温度 | -30℃～+70℃ |
6）传感器计算公式
Lm= k×(F - F0)＋b×(T - T0)
详见 振弦式位移计计算公式
7）产品使用方法
土石坝、面板坝等水利工程采用由3支传感器组装成的三向测缝计组，测量大坝面板周边缝的变化。三向测缝计可以测得被测结构物X、Y、Z三个方向的相对位移变化量。
安装前应检查各向测缝计工作是否正常，安装附件是否齐全、完好，检查完成后，把位移计、万向节、角铁架等附件按正确位置和方向组装在一起。
三向测缝计实际安装时应参考安装示意图，正确摆放各部件，测缝计两端都应装有万向节，用于消除横向剪切力对测缝计的作用，使测量更准确。万向节与测缝计测杆和安装附件的连接要紧固，消除影响测量精度的间隙。
三向测缝计安装角铁架的尺寸与测缝计的型号有关，测量范围越大角铁架的尺寸越大。
安装前将测缝计电缆接长(或在安装完毕后接长)，设定每支测缝计的初始值，在被测结构物上打定位孔并埋设固定膨胀螺栓(按实际需要确定是否要附加测杆保护管和仪器保护罩)，确定安装无误后紧固各紧固件。
三向测缝计初始值的设置是按被测结构物裂缝的预计位移大小和方向，依据所选测缝计的测量范围确定其初始数值。根据实际需要合理分配测缝计拉伸和压缩的测量范围，以满足测量的需要。调整初始值的方法如下：
方法1：先将测缝计的测杆推进零点位置即推不动为止，在测杆的外圆上画记号，然后拉动测杆，使记号与护管端面的距离达到需要的测量距离。
方法2：将读数仪连接测缝计，将测缝计的测杆推进零点位置即推不动为止，读取零位读数，根据计算公式确定初始值位置的读数，然后拉动测杆使读数达到初始读数值。
