ELT-30型倾斜仪适用于长期测量混凝土大坝、面板坝、土石坝等水工建筑物，及工民用建筑、道路、桥梁、隧道、路基、土建基坑等测量其倾斜变化量，方便实现测量数据的自动化采集。

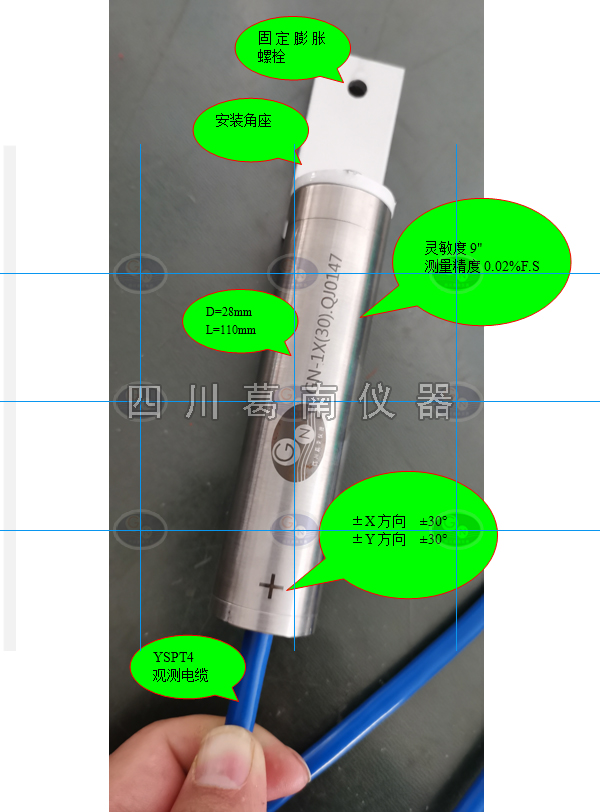

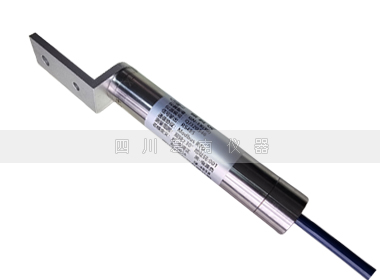

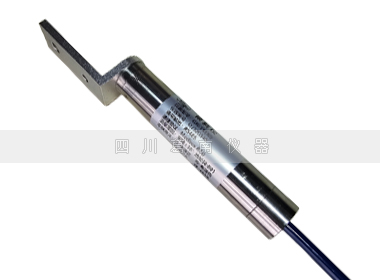

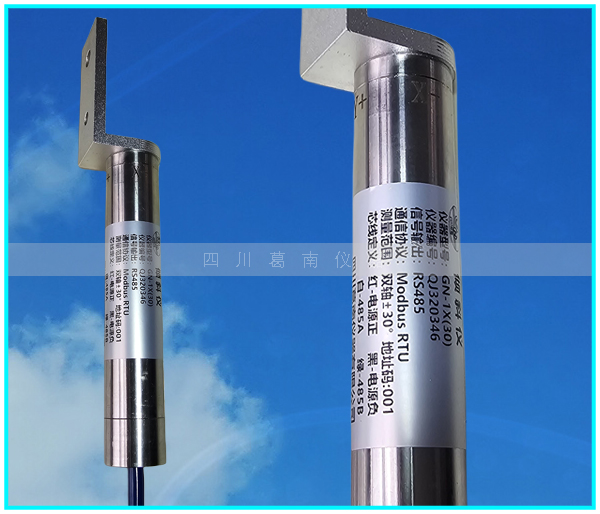

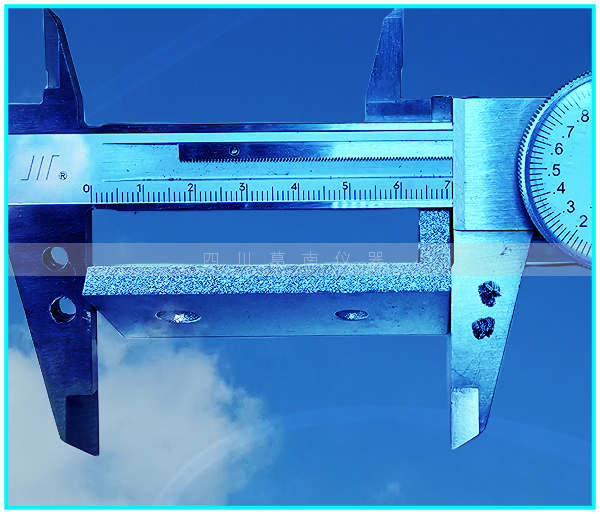

倾斜仪为全不锈钢结构，坚固耐用，附有调节和固定支架方便安装。

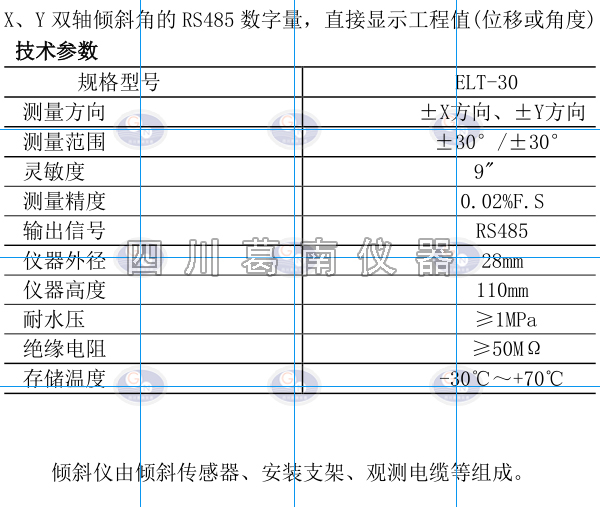

倾斜仪采用的是耐冲击型伺服传感器，可靠性好，稳定速度快，安装附件少，组装方便，具有智能识别功能，输出信号为 X、Y 双轴倾斜角的 RS485 数字量，直接显示工程值(位移或角度)。

     工作原理

结构物产生的倾斜变形，通过安装支架传递给倾斜仪，倾斜仪内装有伺服传感器，当发生倾斜变化时，倾斜角度与输出的电量呈线性关系，即可测出被测结构物的倾斜角度，同时它的测量值可显示出以零点为基准值的倾斜角变化的正负方向。

倾斜仪可布设为一个测量单元独立工作，亦可多支连点布设测出被测结构物的各段倾斜量，以此将结构物的二维方向变形曲线描述出来。

倾斜仪可以回收重复使用，并且可方便实现倾斜测量的自动化。

计算方法

当被测结构物体发生倾斜变形时，其倾斜角度θ与输出的电量 F 计算公式：

        θ=a + b×F + c×F^2 + d×F^3
      式中：θ—倾斜仪的测量值，单位为 °；
           F—倾斜仪的实时电量测量值，单位为 F；
          a﹑b﹑ c﹑d—倾斜仪的标定系数；
     注：ELT-30型倾斜仪具有智能识别功能，输出信号为 X、Y 方向倾斜角的 RS485 数字量，直接显示工程物理量(位移或角度)，不需要计算，以上公式仅为参考。

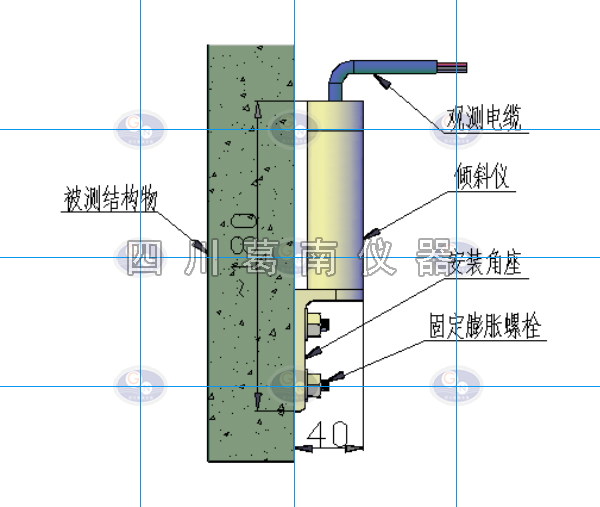

埋设与安装

倾斜仪安装前，先根据设计要求确定仪器的安装位置和测量倾斜角的方向，打磨被测结构物的安装部位，使其表面尽量平整。

用读数仪测量倾斜仪确认完好后,将倾斜仪的安装支架固定在被测结构物的打磨部位，安装倾斜仪的固定支架，调整安装支架的固定螺钉，使倾斜仪的轴线尽量垂直，倾斜仪连接读数仪将初始测值调整接近零点。

亦可根据需要自定倾斜仪的初始倾斜角度，使倾斜仪的正负变化范围适应实际的测量需要。

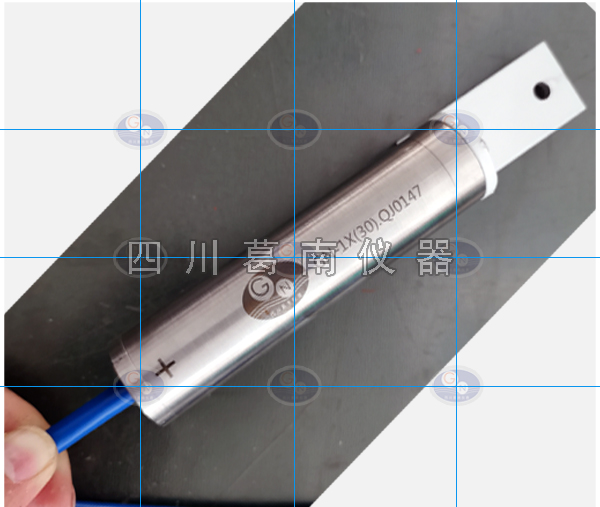

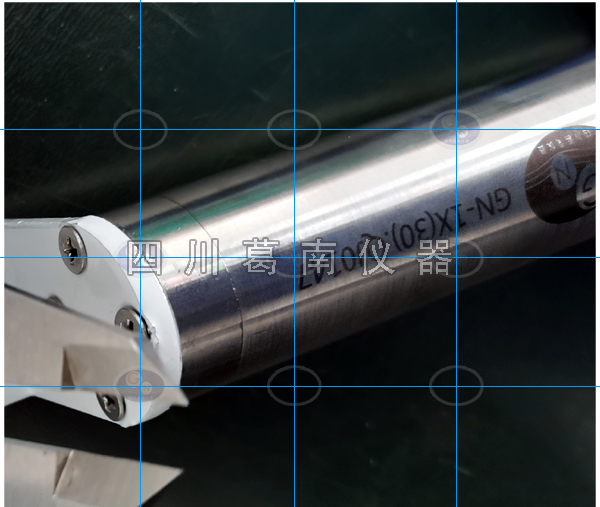

倾斜仪外圆上标有正负方向的记号，安装时以此记号对应设计要求正负方向，安装时也可松开倾斜仪底面的4个螺钉，使仪器的正负方向记号做90°和180°调整以适应设计要求。

特别提示：倾斜仪安装就位前、后应及时测量读数，将仪器编号和设计编号作好记录并存档，特别注意保护仪器的观测电缆。

安装在野外的倾斜仪应设置防雷保护措施。
