多向应变计组适用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内部各个方向上的应变量，并可同步测量埋设点的温度。

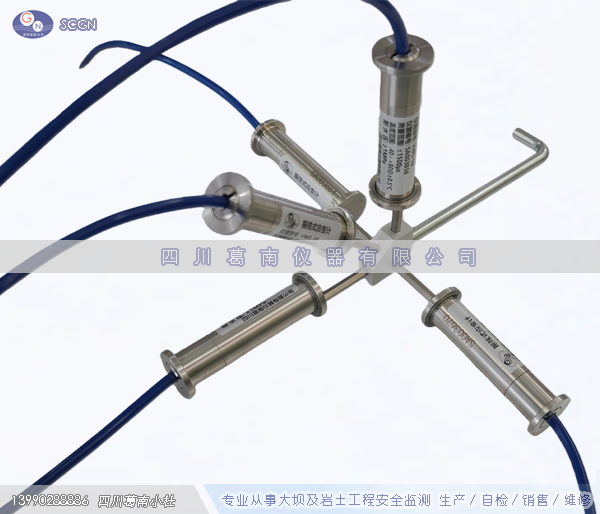

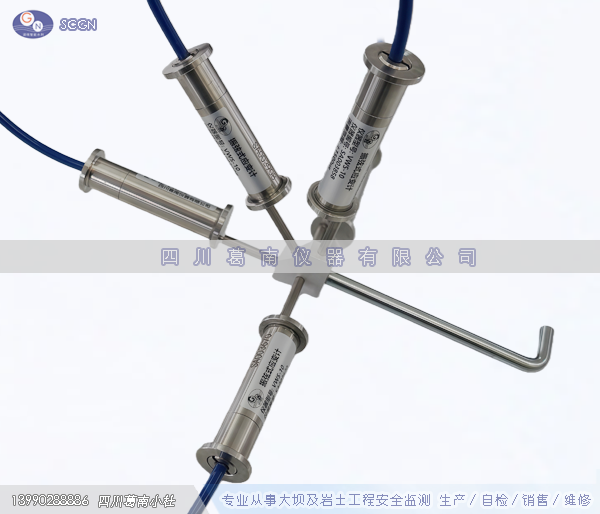

应变计按方向和支数安装在应变计安装支座上，组成多向应变计组，用于测量大体积混凝土中各方向的空间应变量(应力)。多向应变计组具有参数识别功能。
VWS-S型振弦式应变计组适用于各类水利水电工程，长期埋设在水工结构物或其它混凝土结构物内，测量结构物内部1~9处不同方向的应变量，并可同步测量埋设点的温度。葛南仪器振弦式应变计组特点：智能识别、同步温度、全不锈钢、避雷保护。
1 振弦式应变计组仪器特点：
智能识别、同步温度、避雷保护、全不锈钢；
2 振弦式应变计组系列及型号：
葛南仪器VWS-S型振弦式应变计组主要有VWS-10S、VWS-15S等系列及型号。
3 振弦式应变计组用途：
适用于长期埋设在水工结构物或其它混凝土结构物及基岩的结构物内部，内部不同方向应力发生变化时的应变量，各个方向测值准确可靠。
适用于各类水工建筑物、桥梁、隧洞、砼边墙、砼底板、基岩等结构物的应力长期监测。
4 规格及主要技术参数：
规格代号 | VWS-10S | VWS-15S |
尺寸 参数 | 标距 L， mm | 100 | 150 |
有效直径d，mm | 22 | 22 |
端部直径D，mm | 33 | 33 |
性能 参数 | 应变测 | 拉伸，10-6 | 1500 | 1500 |
量范围 | 压缩，10-6 | 1500 | 1500 |
接入仪器数量，支 | 1～9 | 1～9 |
最小读数k，10-6／F | ≤0.5 | ≤0.5 |
测量精度， F.s | ±0.1% | ±0.1% |
温度测量范围，℃ | 40～+150 | 40～+150 |
温度测量精度，℃ | ±0.5 | ±0.5 |
5 计算方法：
当被测结构物内部的应力发生变化时，应变计同步感受变形，变形通过前、后端座传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率，测出被测结构物内部的应变量。埋设在水工结构物或其它混凝土结构物中的应变计，受到的是变形和温度的双重作用，此时的温度修正系数应为应变计的温度修正系数与被测结构物的线膨胀系数之差。
应变计的一般计算公式为：εm = k△F + b△T = k (F - F0)+ (b -α)(T - T0)
式中：εm —被测结构物的应变量，单位为10-6；
k — 应变计的测量灵敏度，单位为10-6/F；
△F — 应变计实时测量值相对于基准值的变化量，单位为F；
△T — 温度实时测量值相对于基准值的变化量，单位为℃；
F — 应变计的实时测量值，单位为F；
F0 — 应变计的测量基准值，单位为F；
b — 应变计的温度修正系数，单位为10-6/℃；
α — 被测结构物的线膨胀系数，单位为10-6／℃；
T — 温度的实时测量值，单位为℃；
T0 —温度的测量基准值，单位为℃。
注：频率模数F=Hz2×10-3。
