1）搜索关键词

全渠宽明渠流量计、全渠宽电磁流量计、电磁全渠宽流量计、矩形流量计、箱式流量计

2）产品用途

电磁式明渠流量测量系统（箱式）采用面积流速法测量明渠流量，内置明渠流量模型，通过某一断面的流量等于该断面的平均流速与该断面面积的乘积。其组成部件包括明渠转换器、电磁式流速传感器、液位计、太阳能供电系统，适用于江河、小溪、灌排渠道、水利工程、工厂排水、和大多数下水道的流量测量。

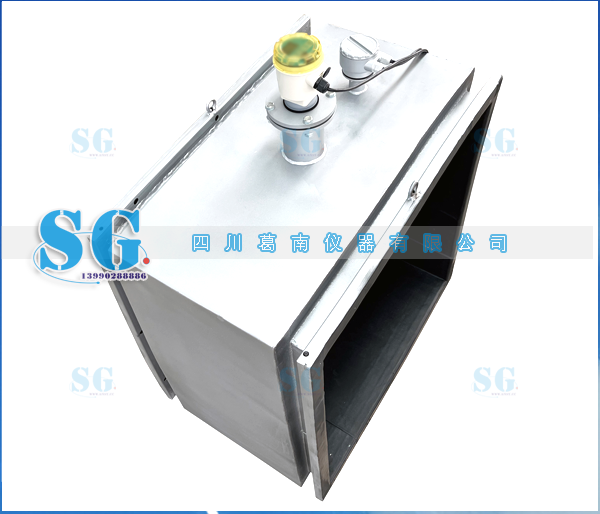

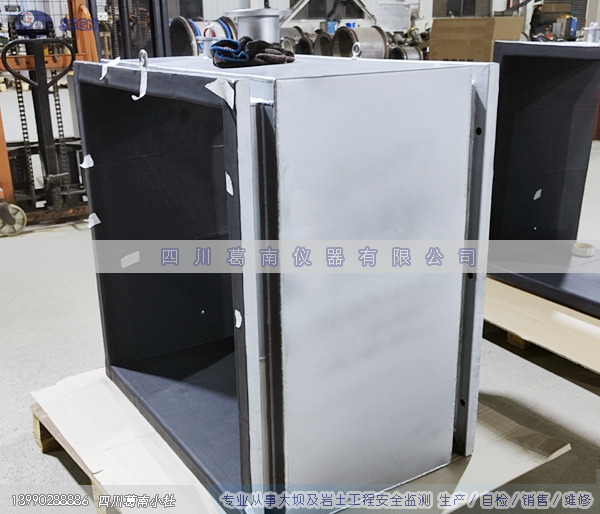

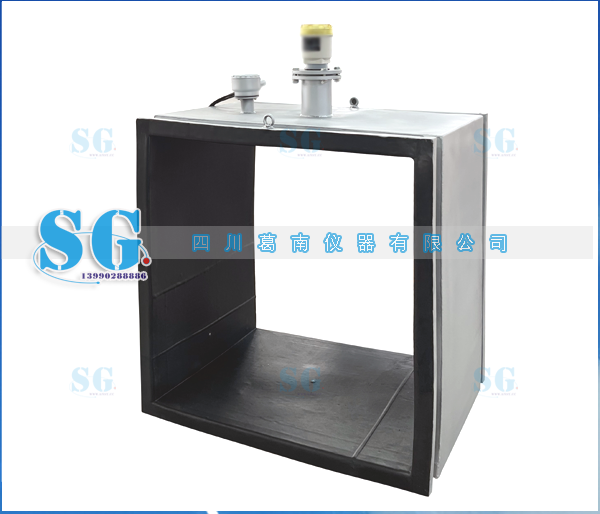

3）产品实物图片

4）产品技术指标

    全渠宽电磁式流量计（1m）；标准尺寸见产品尺寸及材质表

    精度：2.5%

    流速：±1.0%

    水位：±1%（2mm）

    流量范围：0.01-10m/s

    供电：220V

    通讯：RS485  MODBUS

    防护等级：IP65

    材质：碳钢

    累积流量显示最大值：9999999

    瞬时流量最大值：10000

    流速显示最大值：19.999

    液位显示最大值：19.999

    功耗：<5W

    全渠宽尺寸：1000*1000*1000mm

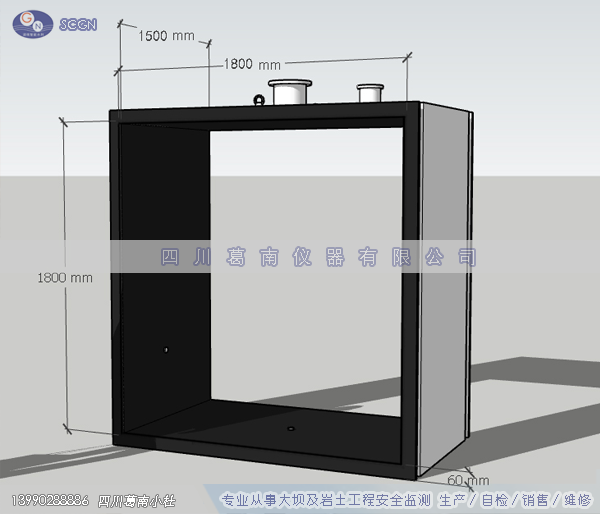

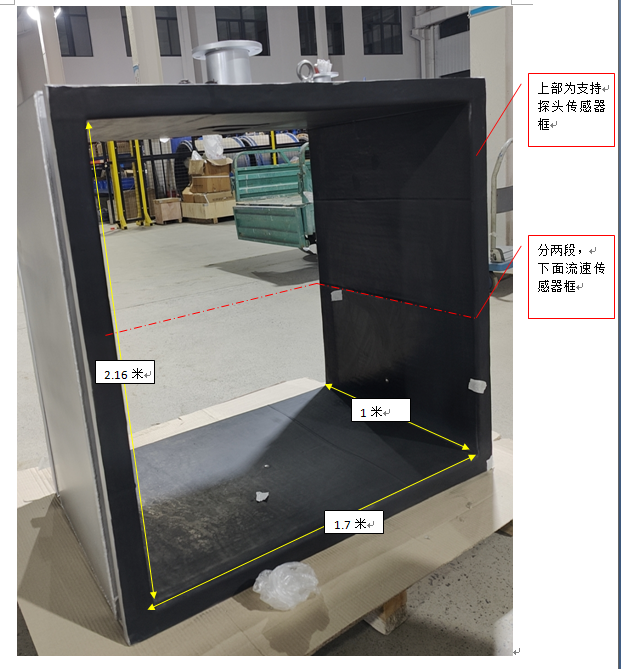

5）产品标准尺寸及材质表

6）功能特点

a）测量系统可以测量实时水位、平均流速和累积流量

b）合理的数学模型加上先进的工艺技术多对电极自动跟踪测量，可以精准测量不同形式的断面平均流速

c）测量范围广（0.01-10m/s）

d）双向流量测量

e）测量不受水中漂浮物、泥沙含量、水位变化、温度的影响

f）流速传感器安装方便、对水流不产生阻力。标准断面不需要改造即可直接安装，安装施工难度小、费用低

g）仪表显示功能：可同时显示水位、断面平均流速、断面瞬时流量、累积流量等

7）产品安装

 a）安装前准备

    设备检查：开箱核对箱式明渠流量计主机、传感器、配套线缆、安装支架等配件是否齐全，外观有无损坏。

    工具准备：准备卷尺、水平仪、电钻、扳手、防水胶带等安装工具，以及符合要求的电源接线材料。

    现场勘测：确认明渠的形状（矩形/梯形等）、尺寸、流量范围，选择水流稳定、无泥沙淤积、无杂物遮挡的安装点位，确保传感器能精准采集水位数据。

 b）传感器安装

   选择测流断面，在安装前测量渠底高程，箱底应与渠底板水平。

   箱体周边回填混凝土，如冲刷力大或边墙不稳定，应加配钢筋。
