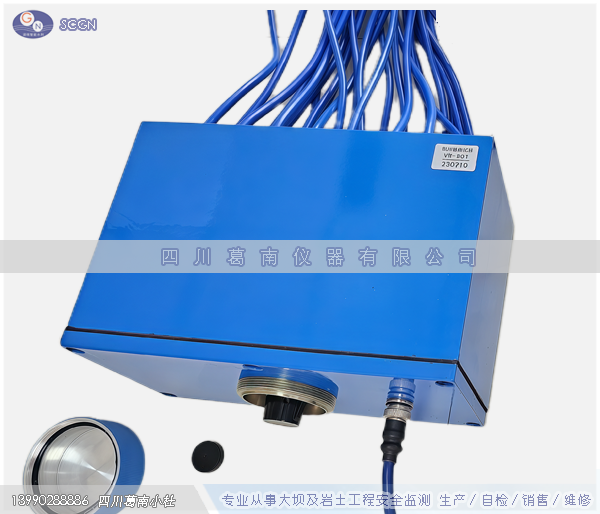

手动集线箱（22通道）
SW-201B型手动集线箱是为方便传感器测量而设计，它可以将传感器的引出电缆集中连接到集线箱背板的电缆上，箱前接线柱连接读数仪，其内部设有转换开关方便逐点或选点切换集中测量。手动集线箱为铝合金压铸全密封防水设计，防水防尘。
SW-201B型手动集线箱接入传感器22支，一支4刀23位的转换开关，前后通用端口1个，可多台串连多台使用。-
￥0.00￥0.00
-
SW-201B型手动集线箱是为方便传感器测量而设计，它可以将传感器的引出电缆集中连接到集线箱背板的电缆上，箱前接线柱连接读数仪，其内部设有转换开关方便逐点或选点切换集中测量。手动集线箱为铝合金压铸全密封防水设计，防水防尘。
SW-201B型手动集线箱接入传感器22支，一支4刀23位的转换开关，前后通用端口1个，可多台串连多台使用。
搜索关键词：
手动集线箱、人工手动集线箱、集线箱
产品用途：
VW-201型手动集线箱是为方便传感器测量而设计，它可以将传感器的引出电缆集中连接到集线箱背板的电缆上，箱前接线柱连接读数仪，其内部设有转换开关方便逐点或选点切换集中测量。手动集线箱为铝合金压铸全密封防水设计，防水防尘。

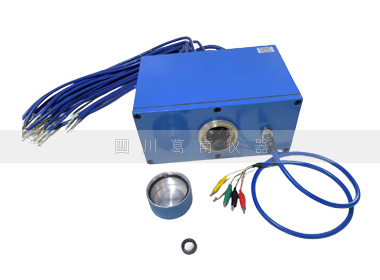

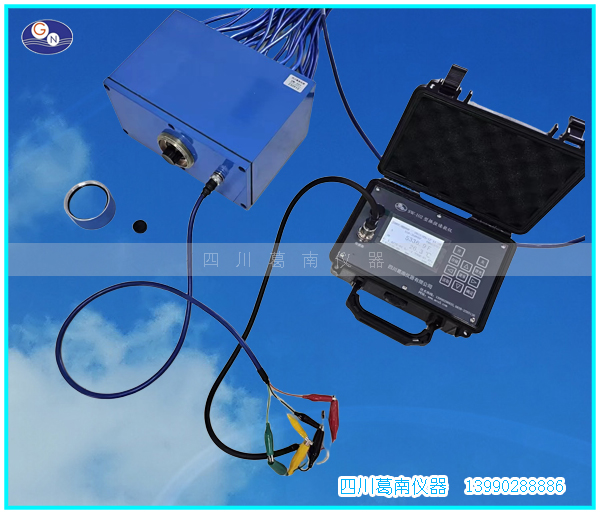

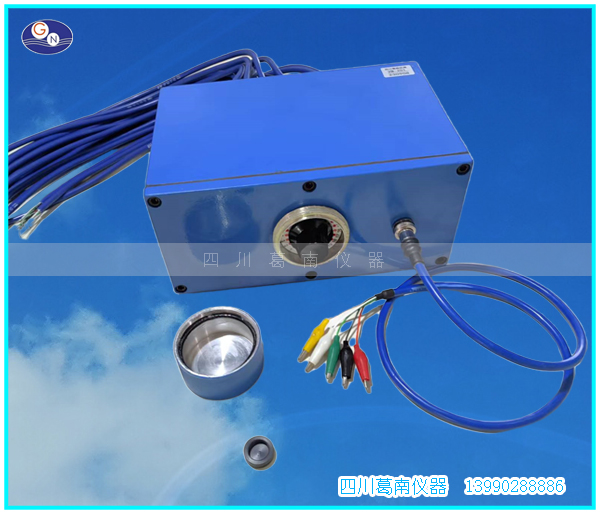

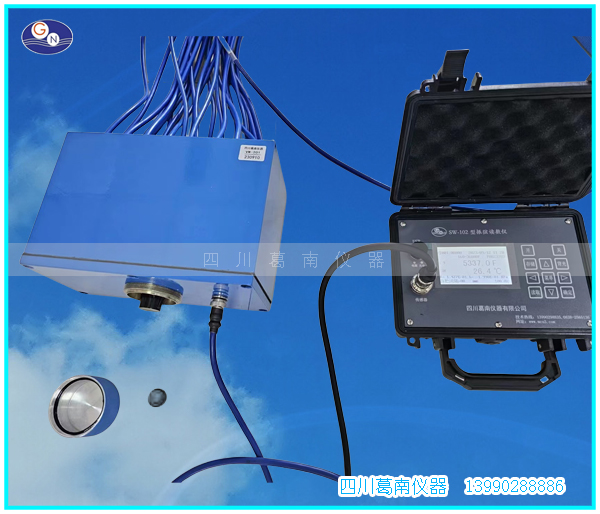

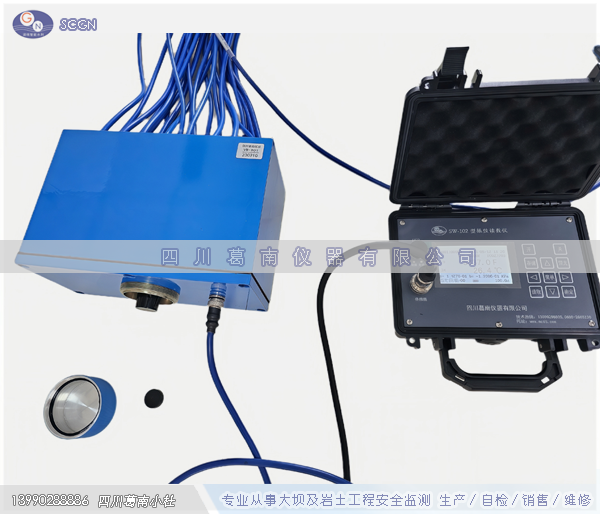

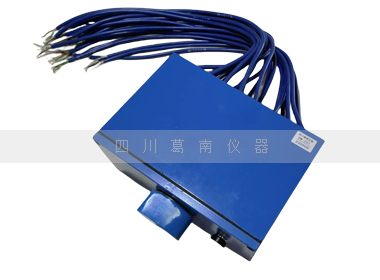

产品实物图片：
产品技术参数：
技术参数 | |
规格型号 | VW-201 |
测量项目 | 单点 |
测量点数 | 23点 |
使用寿命 | 5000次 |
接触电阻 | ≤0.02Ω |
接线柱 | 5个 |
绝缘电阻 | ≥50 MΩ |
耐水压 | ≥0.1 MPa |
存储湿度 | ≤80%RH |
储存温度 | -30℃～+70℃ |
产品结构示意图：
VW-201型手动集线箱单台使用可连接23支传感器，多台串联使用可连接22支传感器。串联使用时第23点连接下台集线箱的测量点。

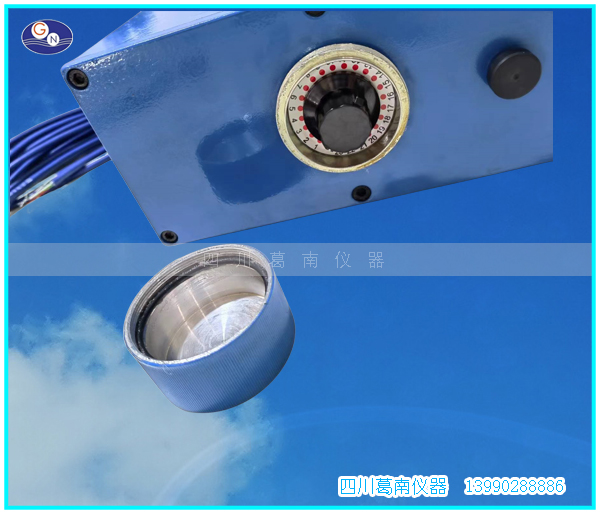

VW-201型手动集线箱内置一支4刀23位的转换开关，外型尺寸为260×210×130mm。
VW-201型手动集线箱前面板上附有五个接线柱，排列为1(红)、2(黑)、3(绿)、4(白)、5(地)。当测量时，可将读数仪的测量线连接到所对应的接线柱上，直接测量。接线柱对应的测量端为1(红)、2(黑)频率测量端，3(绿)、4(白)温度测量端，5(地)为接地端。

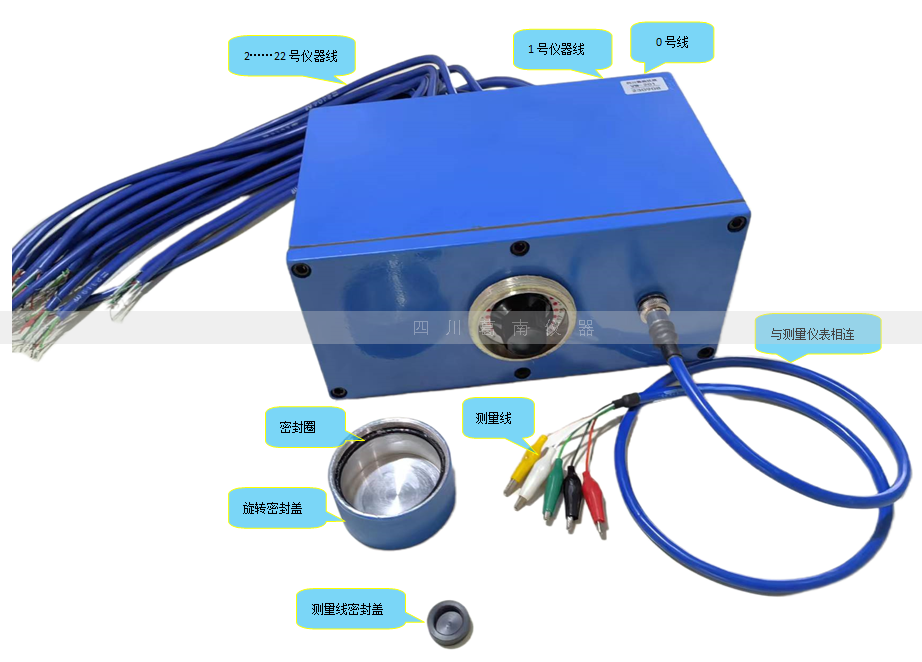

集线箱后背板的0点为测量点，测量仪表接此线。该线又与前面板上的五个接线柱对应相通。
