倾斜仪（双轴±30°）
倾斜仪适用于长期安装在混凝土大坝、面板坝、土石坝等水工建筑物，及工民用建筑、道路、桥梁、隧道、路基、土建基坑等测量其倾斜变化量，方便实现测量数据的自动化采集。
SG-2B型倾斜仪测量范围±30°，灵敏度≤ 9"，测量精度≤0.05%F.S。倾斜仪为全不锈钢结构，坚固耐用，附有调节和固定支架方便安装。倾斜仪采用的是耐冲击型伺服传感器，可靠性好，稳定速度快，安装附件少，组装方便，输出信号为RS485数字量，直接显示工程值(位移或角度)。
-
￥0.00￥0.00
-
倾斜仪适用于长期安装在混凝土大坝、面板坝、土石坝等水工建筑物，及工民用建筑、道路、桥梁、隧道、路基、土建基坑等测量其倾斜变化量，方便实现测量数据的自动化采集。
SG-2B型倾斜仪测量范围±30°，灵敏度≤ 9"，测量精度≤0.05%F.S。
倾斜仪为全不锈钢结构，坚固耐用，附有调节和固定支架方便安装。倾斜仪采用的是耐冲击型伺服传感器，可靠性好，稳定速度快，安装附件少，组装方便，输出信号为RS485数字量，直接显示工程值(位移或角度)。
搜索关键词
倾斜仪、L型倾斜仪、双轴倾斜仪、表面倾斜仪、墙体倾斜仪、SN-1X型倾斜仪
产品用途
SN-1X型倾斜仪适用于长期安装在混凝土大坝、面板坝、土石坝等水工建筑物，及工民用建筑、道路、桥梁、隧道、路基、土建基坑等测量其倾斜变化量，方便实现测量数据的自动化采集。
SN-1X型倾斜仪采用的是耐冲击型伺服传感器，可靠性好，稳定速度快，安装附件少，组装方便，输出信号为RS485数字量，直接显示工程值(位移或角度)。

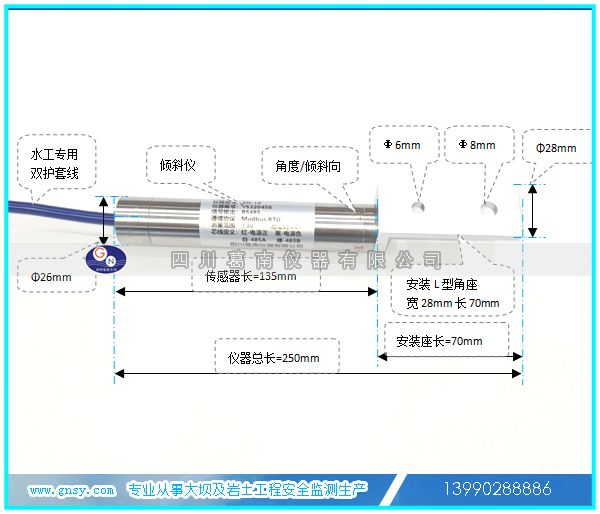

SN-1X型倾斜仪为全不锈钢结构，坚固耐用，附有调节和固定支架方便安装；传感器部分尺寸：26×135mm（直径D×长度L）。
倾斜仪具有参数识别功能。

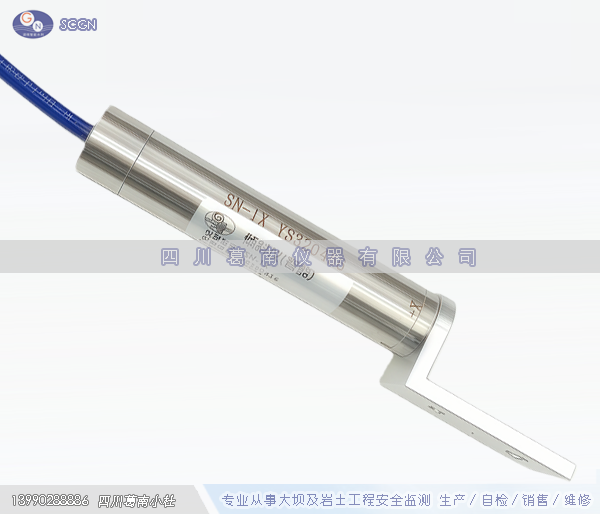

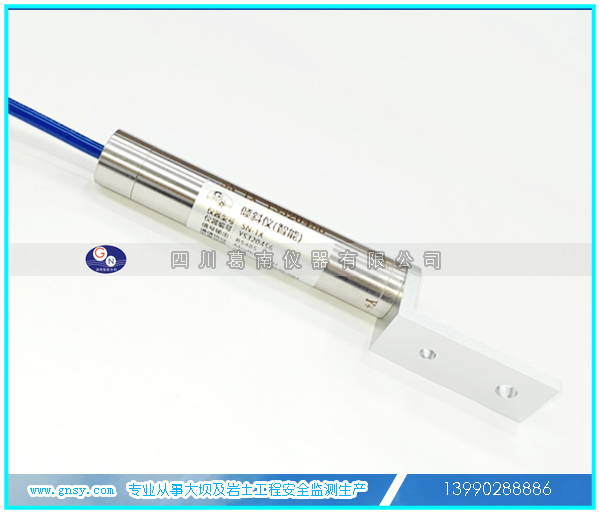

产品实物图片
产品规格及主要技术参数
规格型号 | SN-1X（1A/1B/1C/1D） |
测量范围 | ±15°、±30°、±60°、±90°（可选） |
灵敏度 | ≤9" |
测量轴数 | 单轴、双轴、三轴（可选） |
测量精度 | ≤0.05%F.S |
输出信号 | RS485，标准MODBUS协议 |
输入电压 | 宽电压DC9-25V |
运行功耗 | ≤10mA |
仪器外径 | 26mm |
仪器高度 | 135mm |
耐水压 | ≥1MPa |
绝缘电阻 | ≥50MΩ |
注：常规SN-1B型为双轴（X/Y）±30°。
产品结构及工作原理

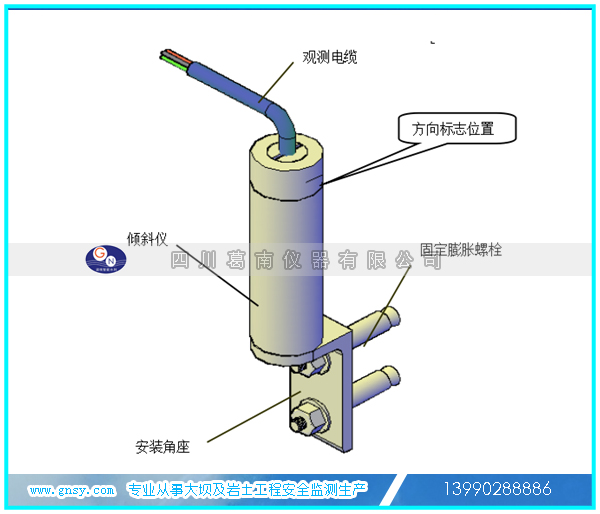

产品结构：SN-1X型倾斜仪由倾斜传感器、安装支架、观测电缆等组成。

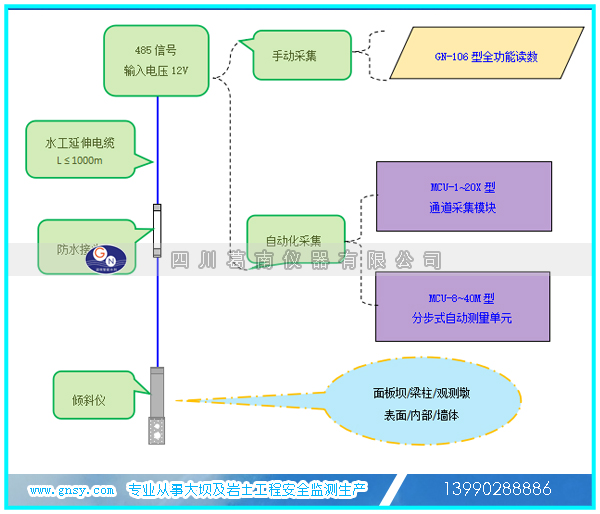

工作原理：结构物产生的倾斜变形，通过安装支架传递给倾斜仪，倾斜仪内装有伺服传感器，当发生倾斜变化时，倾斜角度与输出的电量呈对应关系，即可测出被测结构物的倾斜角度，同时它的测量值可显示出以零点为基准值的倾斜角变化的正负方向。倾斜仪可布设为一个测量单元独立工作，亦可多支连点布设测出被测结构物的各段倾斜量，以此将结构物的变形曲线描述出来。若在被测物上装成二维方向，可测量结构物的二维变形。倾斜仪可以回收重复使用，并且可方便实现倾斜测量的自动化。

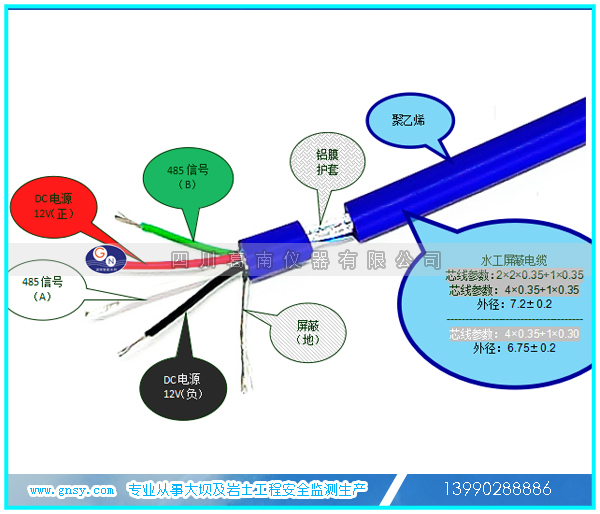

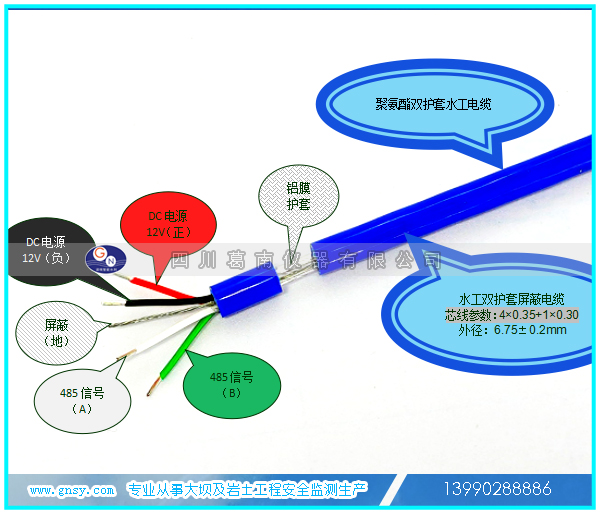

配套线缆
