点焊柔性应变计
振弦式点焊型应变计适用于长期布设在测量钢结构构件上的应变，钢梁、竖井钢支撑、桥梁、桩、隧道衬砌、钢结构建筑物、天然气钢材料管、供水钢材料管等，并可同步测量布设点的温度。
SWS-5型点焊柔性应变计测量范围：拉伸+1500με，压缩-1500με；灵敏度≤0.4με；拟合精度≈0.1%F.S/0.5%F.S。振弦式点焊型应变计弹性模量小，与被测结构物的随动性好，测量中不会干扰原应力场，包含式设计，全不锈钢结构，安装简单使用可靠。振弦式点焊型应变计具有智能识别功能。
-
￥0.00￥0.00
-
振弦式点焊型应变计适用于长期布设在测量钢结构构件上的应变，钢梁、竖井钢支撑、桥梁、桩、隧道衬砌、钢结构建筑物、天然气钢材料管、供水钢材料管等，并可同步测量布设点的温度。
SWS-5型点焊柔性应变计测量范围：拉伸+1500με，压缩-1500με；灵敏度≤0.4με；拟合精度≈0.1%F.S/0.5%F.S。
振弦式点焊型应变计弹性模量小，与被测结构物的随动性好，测量中不会干扰原应力场，包含式设计，全不锈钢结构，安装简单使用可靠。振弦式点焊型应变计具有智能识别功能。
搜索关键词：
柔性应充计、贴片应变计、表面粘贴应变计
产品用途：
VWS-5S柔性应变计适用于长期布设在测量钢结构构件上的应变，诸如：桥梁、桩、隧道衬砌、建筑物等，并可同步测量布设点的温度。
VWS-5S柔性应变计弹性模量小，与被测结构物的随动性好，测量中不会干扰原应力场，包含式设计,全不锈钢结构，安装简单使用可靠。
振弦式应变计具有智能识别功能。

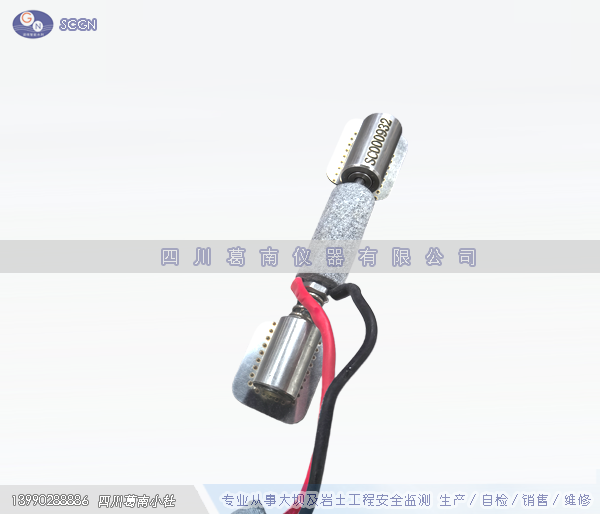

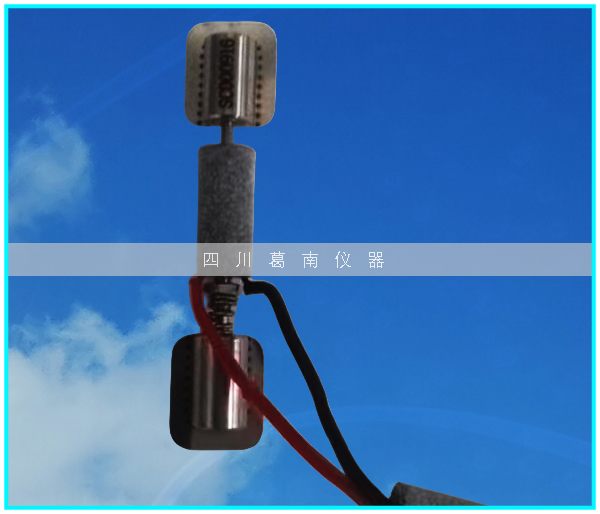

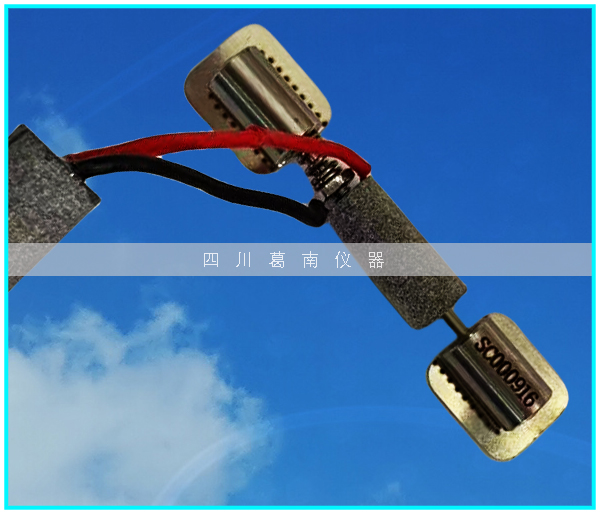

产品实物图片：
产品规格及技术指标：
规格型号
VWS-05
测量标距L
47mm
尺寸参数
有效直径d
8mm
端部直径D
7mm
应变测
拉伸
1500με
量范围
压缩
1500με
灵敏度k
≤0.4με
拟合精度
≈0.1%F.S/0.5%F.S
性能参数
测温范围
-40℃～+80℃
测温灵敏度
±0.1℃
测温精度
±0.5℃
修正系数b
≈13με/℃
弹性模量Eg
300MPa～800MPa
耐水压
≥0.5MPa
绝缘电阻
≥50MΩ
注：频率模数F=Hz2×10-3
工作原理:

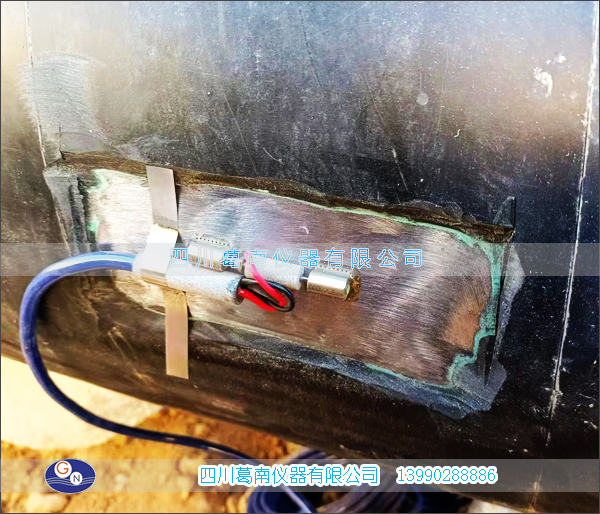

应变测量采用振弦原理：把一根钢弦张拉在两块安装块之间，安装块焊接在待测钢件表面。
表面的变形(如应变变化)导致两个端座相对运动，从而引起钢弦张力改变。
用紧靠钢弦的电磁线圈激励钢弦并测出其共振频率。

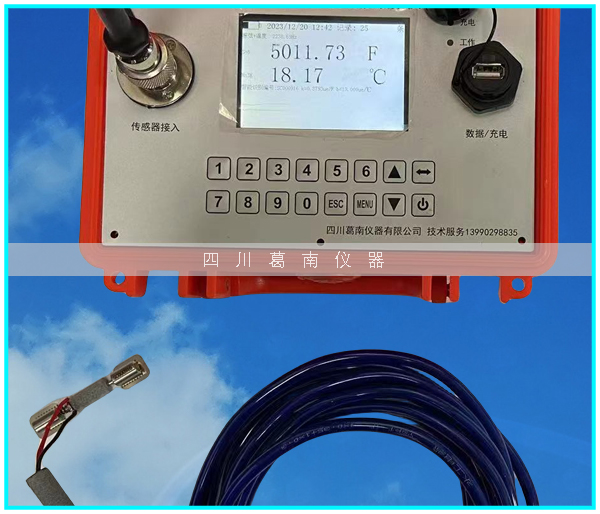

振弦读数仪与应变计连接后，读数仪就可以提供必要的电压脉冲去激励并且直接显示振动结果的微应变周期或其它量。
即可测出结构物的应变量，同步测量埋设点的温度值。
