振弦式表面应变计
振弦式表面应变计适用于长期布设在水工结构物或其它结构物的表面，测量结构物表面的应变量，并可同步测量布设点的温度。
SWSB型振弦式表面应变计测量范围：拉伸+1500με，压缩-1500με；灵敏度≤0.5με；拟合精度≈0.1%F.S/0.5%F.S。振弦式表面应变计弹性模量小，与被测结构物的随动性好，测量中不会干扰原应力场，包含式设计,全不锈钢结构，安装简单使用可靠，并可回收重复使用。振弦式表面应变计具有智能识别功能。
-
￥0.00￥0.00
-
振弦式表面应变计适用于长期布设在水工结构物或其它结构物的表面，测量结构物表面的应变量，并可同步测量布设点的温度。
SWSB型振弦式表面应变计测量范围：拉伸+1500με，压缩-1500με；灵敏度≤0.5με；拟合精度≈0.1%F.S/0.5%F.S。
振弦式表面应变计弹性模量小，与被测结构物的随动性好，测量中不会干扰原应力场，包含式设计,全不锈钢结构，安装简单使用可靠，并可回收重复使用。振弦式表面应变计具有智能识别功能。
搜索关键词
表面应变计、SWS-10F型振弦式表面应变计
产品用途
SWS-10F型振弦式表面应变计适用于长期布设在水工结构物或其它结构物的表面，测量结构物表面的应变量，并可同步测量布设点的温度。
SWS-10F型振弦式表面应变计弹性模量小，与被测结构物的随动性好，测量中不会干扰原应力场，包含式设计,全不锈钢结构，安装简单使用可靠，并可回收重复使用。振弦式表面应变计具有智能识别功能。

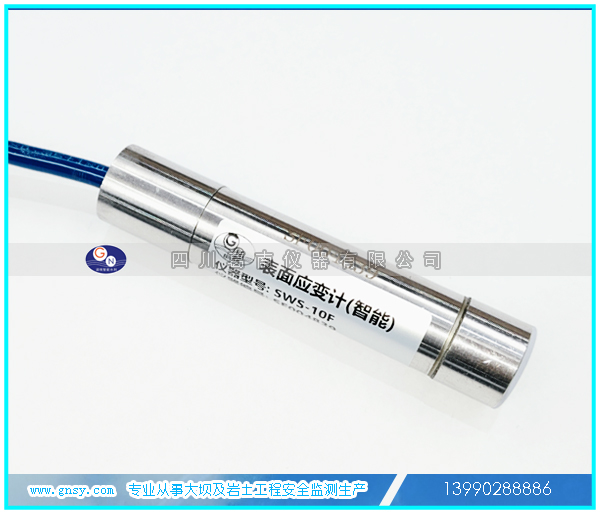

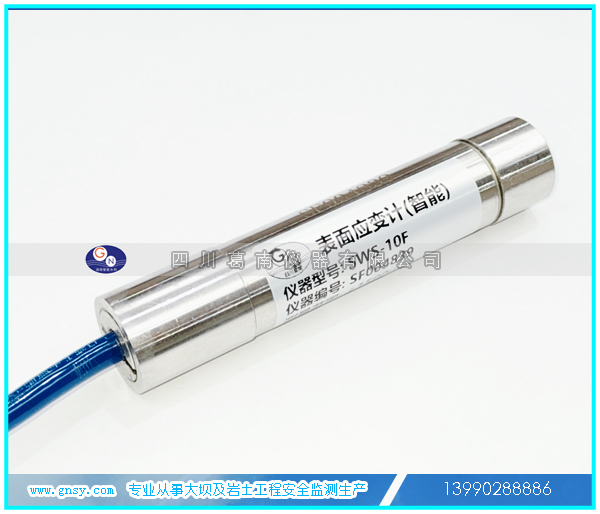

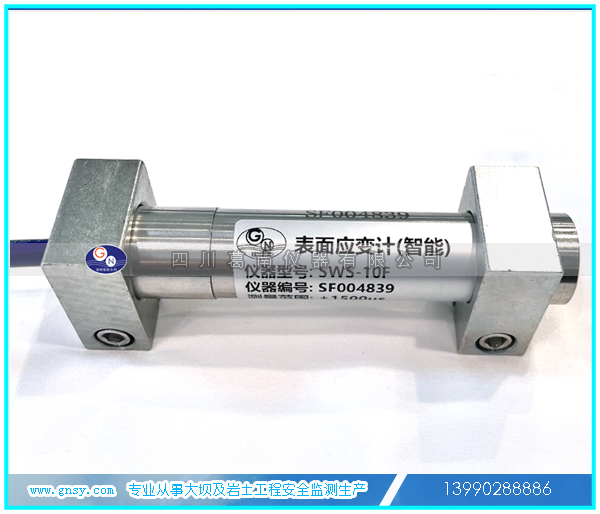

产品实物图片
产品规格及主要技术参数
规格型号 | SWS-10F | ||
测量标距L | 100mm | ||
尺寸参数 | 有效直径d | 22mm | |
端部直径D | 24mm | ||
性能参数 | 应变测量范围 | 拉伸1500με | 压缩1500με |
灵敏度k | ≤0.5με | ||
拟合精度 | ≈0.1%F.S/0.5%F.S | ||
测温范围 | -40℃～+80℃ | ||
灵敏度 | ±0.1℃ | ||
测温精度 | ±0.5℃ | ||
修正系数b | ≈13με/℃ | ||
弹性模量Eg | 300MPa～800MPa | ||
耐水压 | ≥1MPa | ||
绝缘电阻 | ≥50MΩ | ||
注：模数（F）=频率（HZ^2）×10^-3；
产品结构及工作原理

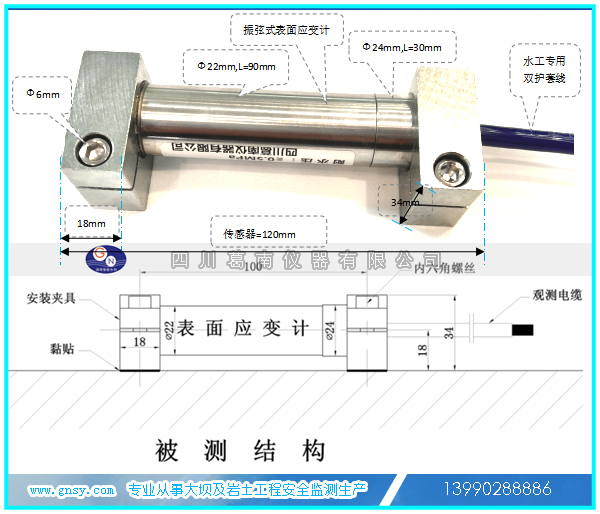

产品结构：SWS-10F型振弦式表面应变计由应变计、安装夹具、观测电缆等组成。
工作原理：当被测结构物发生变形，将带动表面应变计变形，变形通过前、后端座传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出结构物的应变量。同步测量埋设点的温度值。

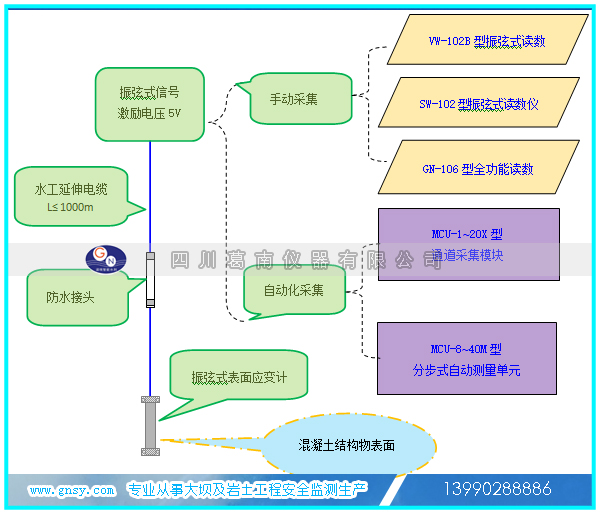

传感器采集示意
