  • 振弦式测缝计(0~50mm)
  • 振弦式测缝计(0~50mm)

      振弦式测缝计适用于长期布设在混凝土结构物或其它材料结构物内及表面,测量结构物伸缩缝或周边缝的开合度(位移),并可同步测量埋设点的温度。
      例:SWJ-50型振弦式测缝计的标准测量范围0~50mm,超量程测量范围1.2倍。

      振弦式测缝计的传感器采用的是SWD型振弦式位移计,由其加装配套附件而组成,振弦式测缝计具有参数识别功能。

    • ¥0.00
      ¥0.00
商品描述

  振弦式测缝计适用于长期布设在混凝土结构物或其它材料结构物内及表面,测量结构物伸缩缝或周边缝的开合度(位移),并可同步测量埋设点的温度。
  例:SWJ-50型振弦式测缝计的标准测量范围0~50mm,超量程测量范围1.2倍。

  振弦式测缝计的传感器采用的是SWD型振弦式位移计,由其加装配套附件而组成,振弦式测缝计具有参数识别功能。


1)搜索关键词

    振弦式测缝计、测缝计。

2)产品用途

    振弦式测缝计适用于长期布设在混凝土结构物或其它材料结构物内及表面,测量结构物伸缩缝或周边缝的开合度(位移),并可同步测量埋设点的温度。

    振弦式测缝计的传感器采用的是振弦式位移计(滑块/弹簧),由其加装配套附件而组成,振弦式测缝计具有参数识别功能。

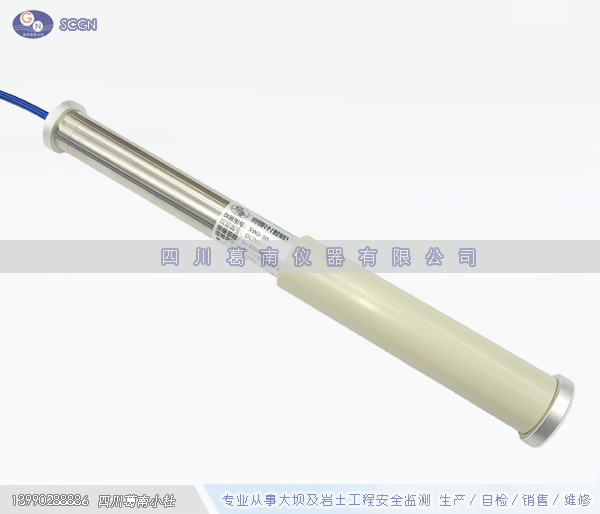

3)产品实物图片

4)结构及工作原理

  产品结构:振弦式测缝计由护管座、护筒、位移计、后接圈、观测电缆等组成,其位移计内部由滑动测杆、振弦、激振电磁线圈、测温元件等组成。

  工作原理:当被测结构物发生位移时将会带动测缝计变化,通过前、后端座传递给振弦使其产生应力变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经观测电缆传输至读数装置,即可测出被测结构物的位移量。同步测量埋设点的温度值。

5)产品规格及技术参数

规格型号

SWJ-20

SWJ-50

SWJ-100

仪器外径mm

30.5

24

仪器长度mm

300

330

300

测量范围mm

0~20

0~50

0~100

灵敏度m

≤0.01

≤0.02

≤0.04

拟合精度

≈0.1%F.S/0.5%F.S

测温范围

-40℃~+80℃

灵敏度

±0.1℃

测温精度

±0.5℃

修正系数b


≈0.969 F/℃

耐水压

≥1MPa

绝缘电阻

≥50MΩ

储存温度

-30℃~+70℃

6)传感器计算公式

a) 当外界温度恒定测缝计仅受到轴向位移时,其位移量J与输出的频率模数△F具有如下线性关系:

                            J = K×△F

                           △F = F - F0

式中:J—测缝计的测量值,单位为mm;

k—测缝计的测量灵敏度,单位为mm/F;

    △F—测缝计实时测量值相对于基准值的变化量,单位为F;

      F—测缝计的实时测量值,单位为F;

      F0—测缝计的基准值,单位为F。

b) 当测缝计不受外力作用时(仪器两端标距不变),而温度增加△T时,测缝计有输出量△F´,这个输出量是由温度变化而造成的,因此在计算时应给以扣除。

实验可知△F´与△T具有如下线性关系:

                      J´= k×△F´+ b×△T = 0

                 K×△F´= -b×△T

                    △T = T - T0

式中:b—测缝计的温度修正系数,单位为mm/℃;

    △T—温度实时测量值相对于基准值的变化量,单位为℃;

      T—温度的实时测量值,单位为℃;

     T0—温度的基准值,单位为℃。

c) 布设在混凝土结构物或其它材料结构物内及表面上的测缝计,受到的是位移和温度的双重作用,因此测缝计一般计算公式为:

                 Jm = k×△F + b×△T = k×(F - F0) + b×(T - T0)

式中:Jm—被测结构物的位移量,单位为mm。

注:振弦式测缝计中的位移计具有温度自动补偿功能,温度修正系数小于最小读数,实际使用中不需要温度修正,计算可用公式a。

7)产品使用方法

    (1)典型埋设

    在将安装测缝计的位置,将护管盖用六角螺栓固定在浇筑模板内表面,把带护管座的护筒拧在护管盖上,使护管固定在浇筑模板上,即可浇筑混凝土。

    待浇筑混凝土凝固后,取下固定护管盖的六角螺栓,拆除浇筑模板。浇筑模板拆除后可看见护管盖,取下护管盖,将测缝计有测杆的一端装入护管内,使测杆与护管座螺纹连接,拧紧后调整测缝计的测量范围(按设计要求)并记录初始读数。

    由于测缝计跨缝安装,为避免测缝开合拉断观测电缆,应将电缆埋在同一坝块内引出,防止观测电缆直接跨缝敷设。

    (2)岩体与混凝土交接面埋设

    在岩体与混凝土交界面安装测缝计,先在安装位置钻孔,孔径应≥9cm,深度≥40cm。在钻孔内填入大半孔的膨胀水泥砂浆,将测缝计护管装有护管座的一头挤入孔中,使护管口与钻孔口平齐,旋上护管盖。在钻孔与护管之间空隙处填满填充物,阻断钻孔内的膨胀水泥砂浆与浇筑混凝土相连,待钻孔内膨胀水泥砂浆凝固后取下护管盖安装测缝计。

    (3)混凝土裂缝挖坑埋设

    在要安装测缝计的裂缝结构物面上挖10×60×15cm的坑,将带有护管和护管座的测缝计放入坑内,浇筑混凝土。调整测缝计的初始量程,保护引出电缆。

    (4)尾水管埋设

    适用于测量尾水管与混凝土交接面开合缝,将测缝计的护管座旋下,在观测位置将其大头端面与尾水管外圆面焊接,焊接不需满焊但必须保证焊牢。焊接完成后待冷却将护管和测缝计先后旋在护管座上。

    测缝计安装完成,按设计要求调整测缝计的初始量程,即可浇筑混凝土。浇筑时应避免直接冲击测缝计,当浇筑高程到达测缝计处时,用人工方式将测缝计周围的混凝土捣实。敷设电缆要松弛,注意保护,作好埋设记录。

    (5)确定初始读数值

    方法1:先将测缝计推进护管内直到推不动为止,在护管端口处测缝计外圆上画记号,然后拉动测缝计,使记号与护管端面的距离达到需要留出的压缩量程。

    方法2:将读数仪连接测缝计,读取测缝计零位读数,将测缝计推进护筒内直到推不动为止,根据计算公式确定压缩量程,然后拉动测缝计使其读数达到设定值。

    (6)选取基准值

    测缝计的测量值为实时测量值相对于基准值的变化量,所以基准值选取的准确与否,将直接影响到测值的准确性。

    在外荷载变动不大选取相同时间、稳定气温的3次相近的读数,经平均后做为基准值,测缝计安装在混凝土中应选取水化热过后的测值。基准值选定后应做好记录,作为计算的基准值。

    为使基准值取的更准确,可将以上操作重复进行两次,如果两次测值基本相同(误差≤0.5%F.S),则证明基准值取值正确。

    测缝计的测量值出现偏差时,可用以上方法重新校准基准值。

8)同类相关产品

表面测缝计、埋入式测缝计

9)相关产品安装参考
